四旋翼废吊舱式无人机结构设计方案

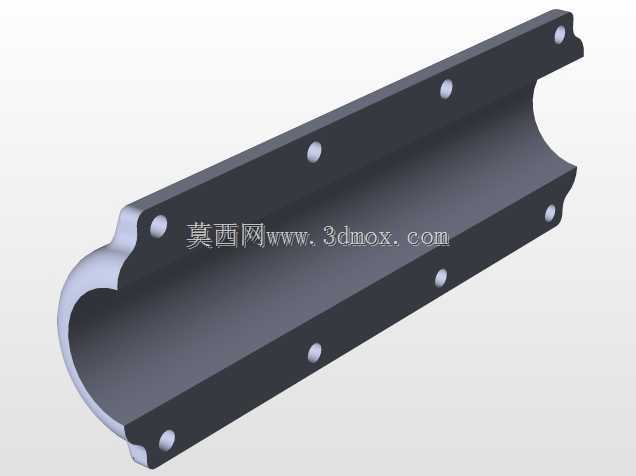

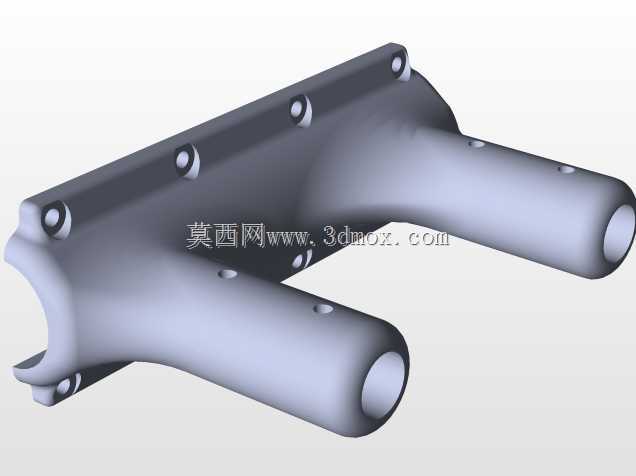

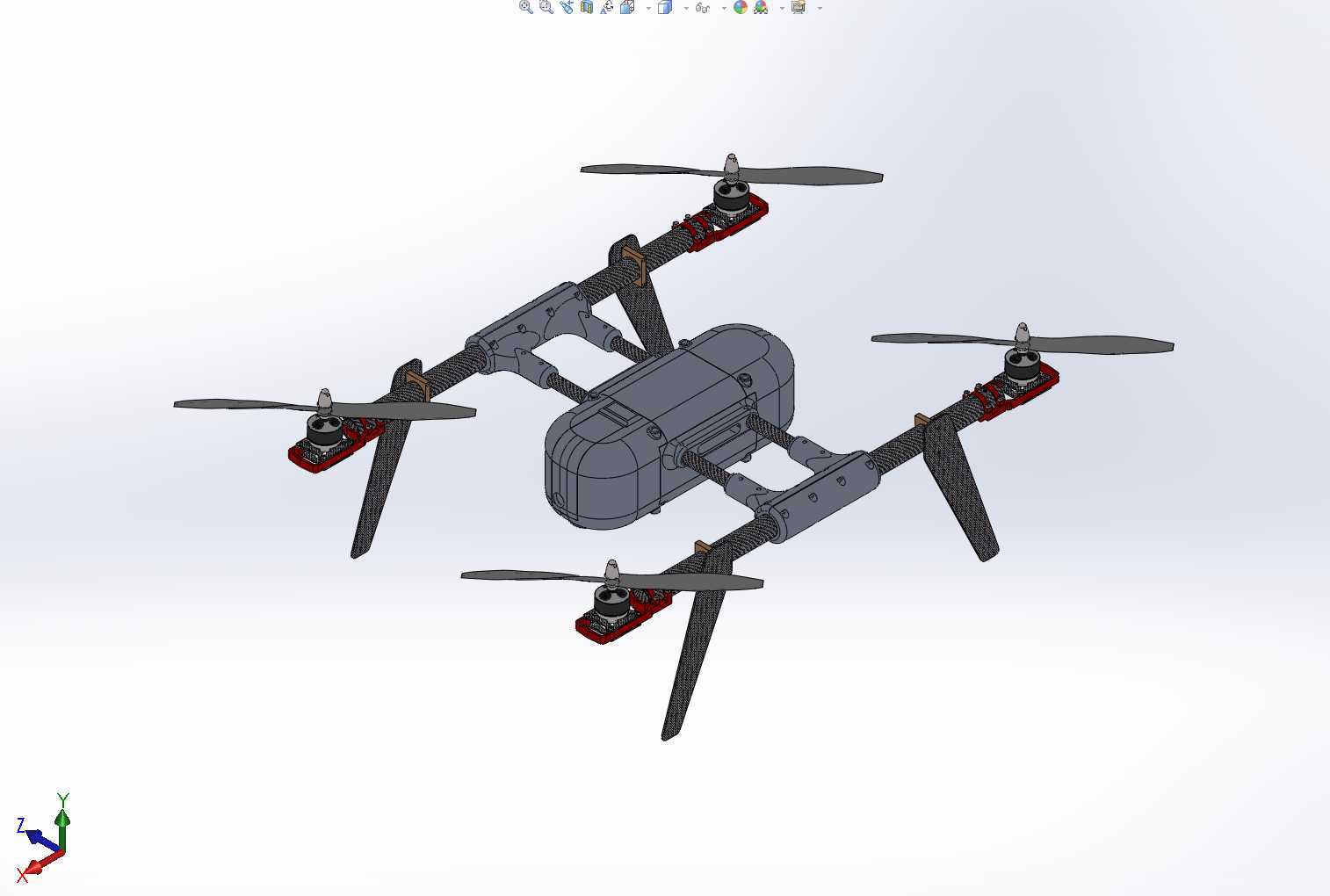

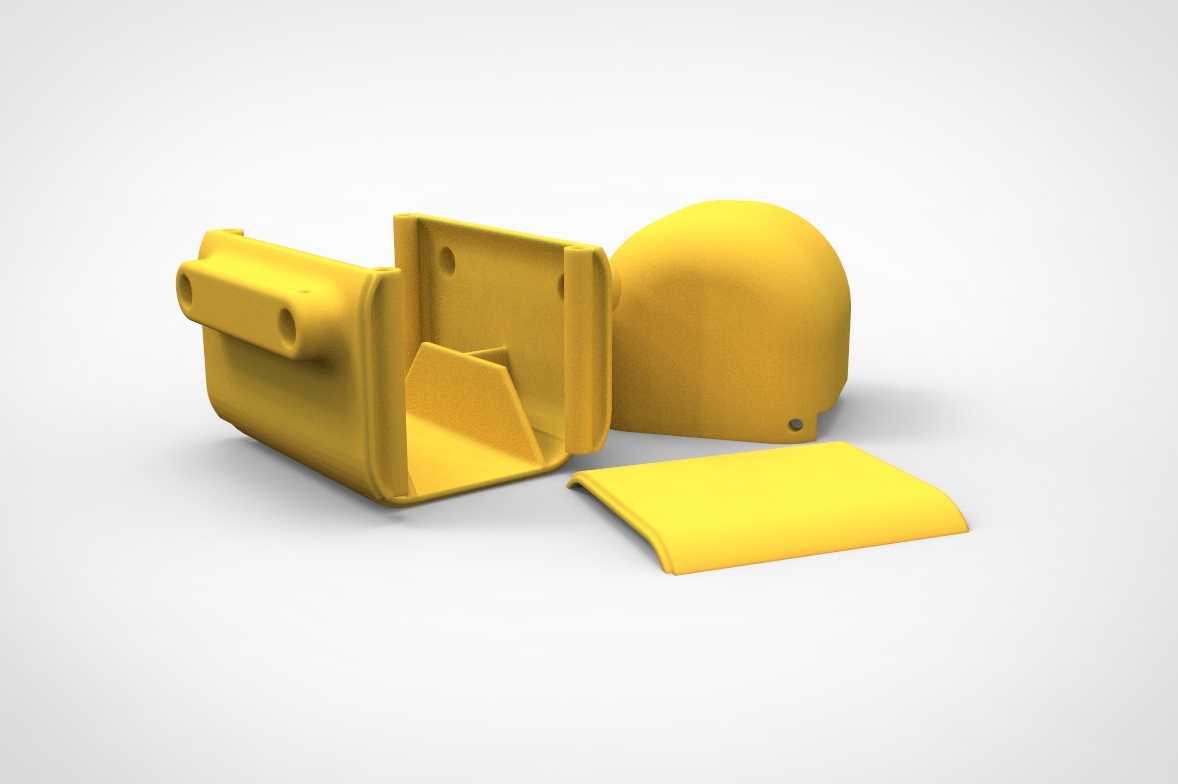

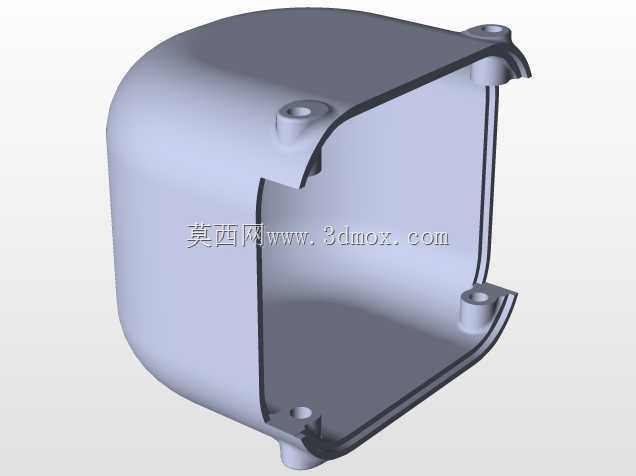

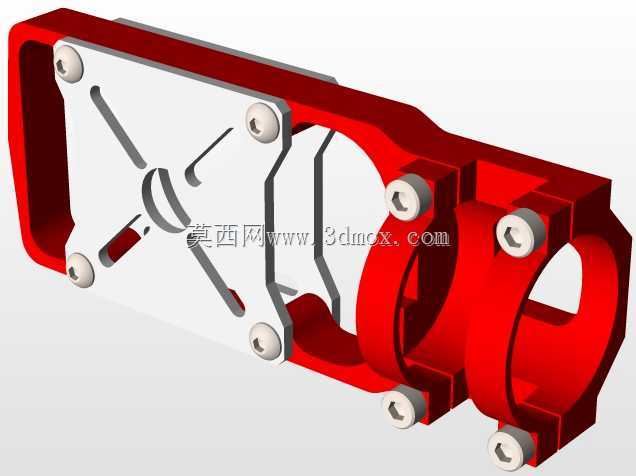

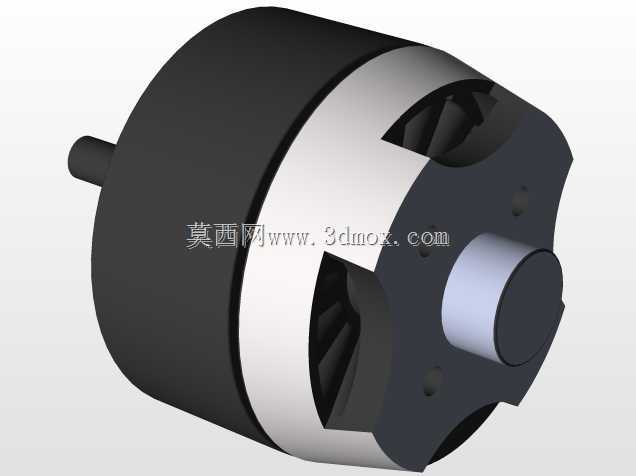

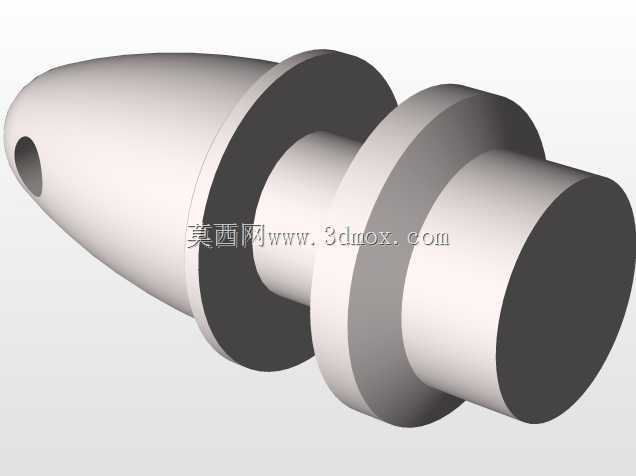

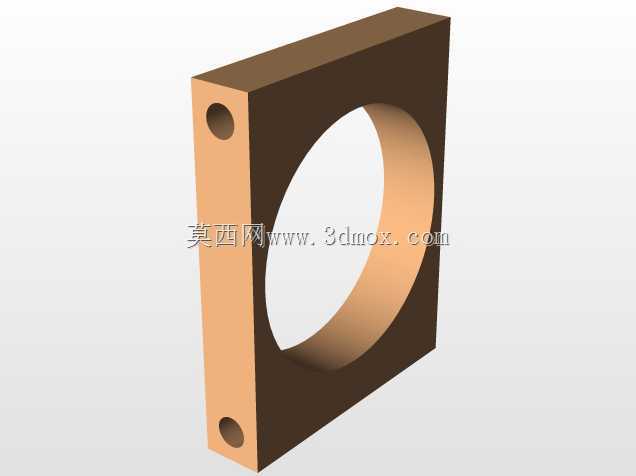

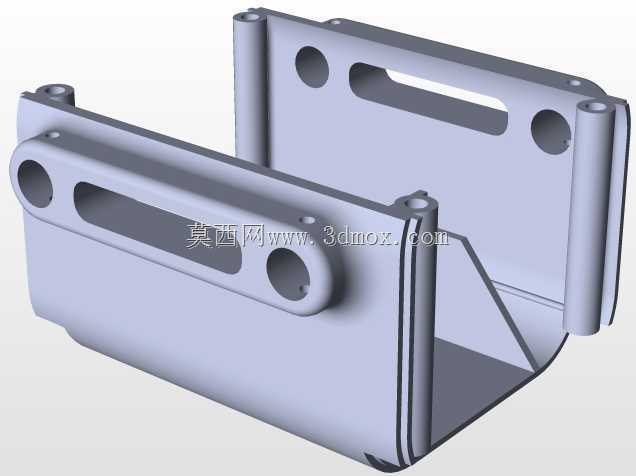

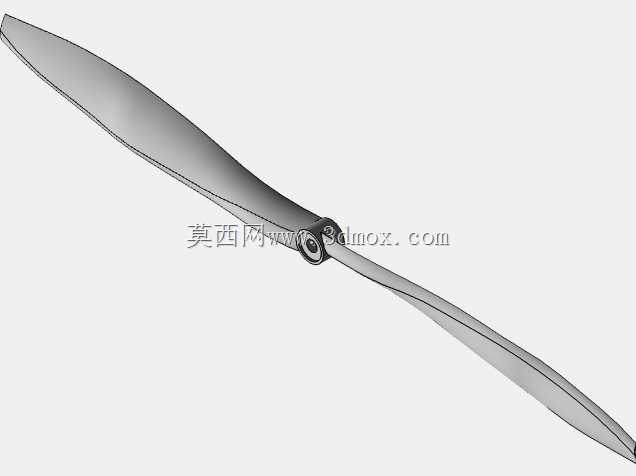

这款四旋翼飞行器采用吊舱居中、机臂外伸的布局设计，核心适配低空巡检、轻量载荷挂载类作业场景，可搭载小型摄像模组、环境监测传感器完成厂区管线巡查、农林地块勘测、应急现场前期探查等任务，区别于常规航拍无人机的上置电池布局，居中吊舱的结构设计将核心载荷与电池舱整合在机身几何中心位置，能大幅降低飞行过程中载荷偏移带来的姿态调整难度，提升悬停状态下的稳定性。从结构设计逻辑来看，四根机臂采用等夹角对称分布，每根机臂末端预留电机安装位，适配12x4.5规格螺旋桨，安装接口匹配4mm适配器规格，可直接适配Park 480系列电机，无需额外加工转接件，机臂与中心吊舱采用快拆式连接结构，日常收纳时可将机臂折叠或拆卸，减小整体收纳体积，外场作业时可快速完成组装调试。机臂末端设计有独立的电机安装座，集成电调固定位与走线槽，动力线与信号线可沿机臂内部空腔走线至中心吊舱内的飞控舱，避免线材外露在飞行过程中被气流吹动产生晃动，同时减少线材与螺旋桨发生干涉的风险。起落架采用斜向支撑的一体式结构，直接从机臂根部向下延伸，着陆接触点分布在机身外侧四个点位，起降时可避开中心吊舱底部的载荷挂载位，保证吊舱底部搭载的传感器镜头或作业装置不会与地面发生剐蹭，起落架的支撑角度经过受力校核，在单侧硬着陆时可通过自身结构形变吸收部分冲击能量，避免冲击力直接传递到中心吊舱内部的精密电子元件。中心吊舱采用上下对合的壳体结构，内部预留飞控板、电池、接收机的分层安装位，壳体侧面设计有散热格栅与接口开孔，可直接引出充电接口、数传天线与载荷连接线，吊舱上部预留快拆卡扣位，可根据不同作业场景快速更换不同容积的吊舱上盖，适配不同容量的电池或不同尺寸的内置载荷。整机安装边界经过严格校核，螺旋桨旋转平面与机臂、起落架的安全间隙满足飞行安全要求，全油门状态下不会出现结构件与旋转部件的干涉问题，机臂的长度与截面尺寸经过刚度校核，在最大起飞重量状态下机臂形变量控制在允许范围内，不会因机臂形变导致螺旋桨平面倾斜影响飞行姿态控制精度。
