碳管机架简易四旋翼飞行载具结构

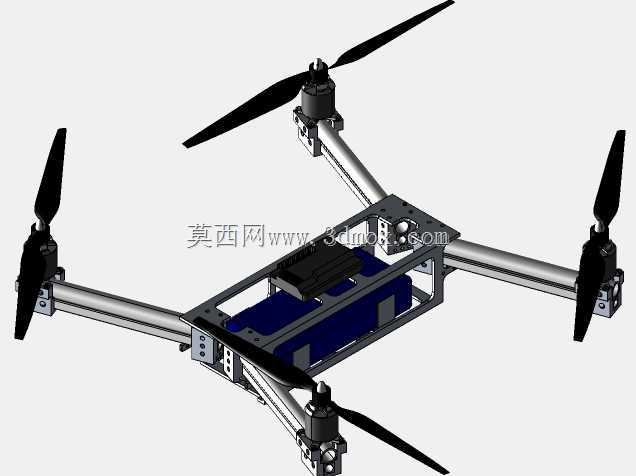

这款四旋翼飞行载具的机架主体采用碳管作为主梁结构，搭配铝型材加工的连接零件完成整体装配，碳管本身的高比强度特性能够在保证机架整体刚性的前提下，尽可能降低结构自重，对于旋翼类飞行设备来说，自重的降低能够直接提升有效载荷上限与续航表现，是小型旋翼载具设计中十分常见的材料选型思路。从结构布局来看，四根机臂呈X型对称分布，这种布局的旋翼动力输出点距离中心载荷舱的距离均等，飞行过程中四个旋翼的力矩分配更加均衡，姿态调整时的响应一致性更好，相较于十字型布局，X型布局在前进飞行时的前方视野遮挡更少，也更适合搭载前置视觉采集设备完成航拍、巡检类作业任务。中心载荷舱采用框架式镂空结构，框架上预留了多组标准化安装孔位，能够适配不同规格的飞控板、电池、信号接收模块的安装需求，安装孔位的间距参考了主流消费级飞控与动力电池的通用安装尺寸，使用者不需要额外打孔改造就可以完成核心部件的固定，框架的镂空设计一方面能够进一步降低结构重量，另一方面也能为舱内的电调、电池等发热部件留出足够的散热空间，避免长时间飞行时热量堆积影响电子元器件的工作稳定性。机臂与中心框架的连接部位采用了夹持式铝制连接件，连接件通过螺栓锁紧的方式抱紧碳管机臂，这种连接方式不需要在碳管上打孔，不会破坏碳管的纤维连续性，能够最大程度保留碳管本身的结构强度，同时如果出现机臂磕碰损坏的情况，只需要松开螺栓就可以快速更换机臂，后期维护的成本更低。旋翼动力单元直接固定在机臂末端的铝制安装座上，安装座的平面度经过设计校核，能够保证电机安装面与机臂轴线保持垂直，避免电机安装倾斜导致的旋翼拉力方向偏移，减少飞行过程中的不必要动力损耗与姿态偏移。从实际应用场景来看，这类简易结构的四旋翼载具可以作为低空航拍、农田小范围植保作业、管线巡检、小型物资短途转运的基础载体，结构简单可靠，零部件加工难度低，普通的型材切割、钻孔工艺就可以完成全部金属零件的加工，不需要复杂的开模或者精密铸造工序，适合小批量定制化生产或者个人爱好者自行组装调试。设计过程中针对机架的振动传递路径做了优化，机臂与中心框架的连接位置预留了减震垫安装空间，能够过滤旋翼高速旋转产生的高频振动，避免振动传递到中心舱内的飞控与拍摄设备上，提升飞行姿态的稳定性与拍摄画面的清晰度。机架的整体尺寸控制在小型旋翼载具的常规范围内，机臂展开后的外接圆直径能够适配常见的10-12寸螺旋桨，既不会因为尺寸过大导致便携性下降，也不会因为尺寸过小导致动力冗余不足，中心舱的内部空间能够容纳3S-4S规格的锂聚合物电池，配合对应规格的动力电机，能够满足多数轻载荷场景下的使用需求。
