四旋翼带控制模块物联网无人机结构

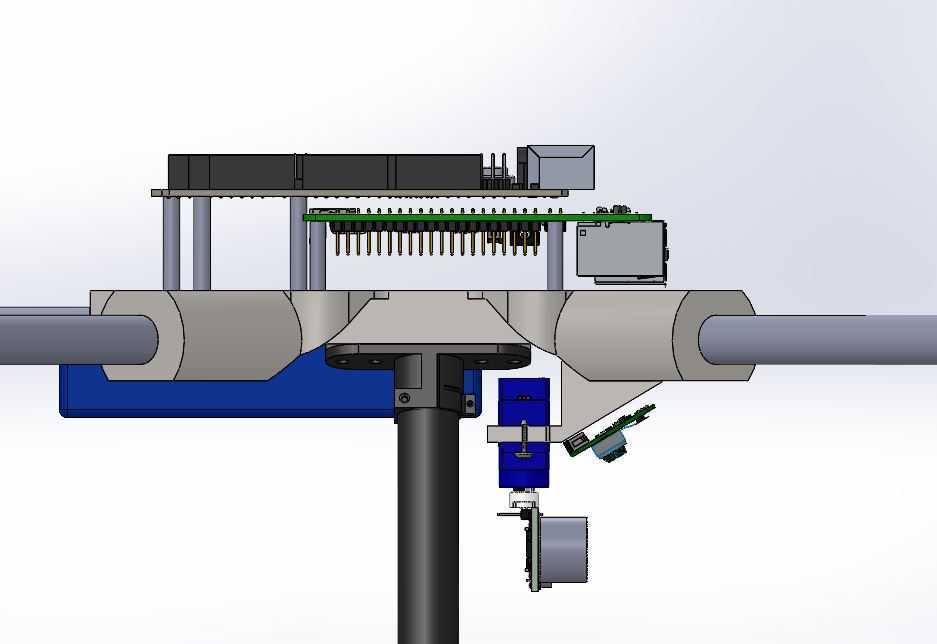

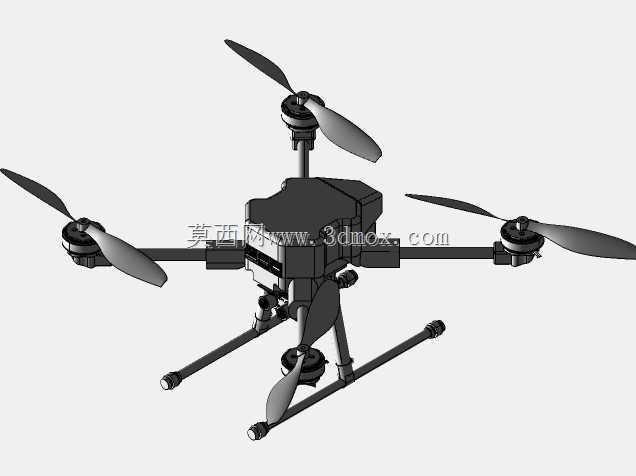

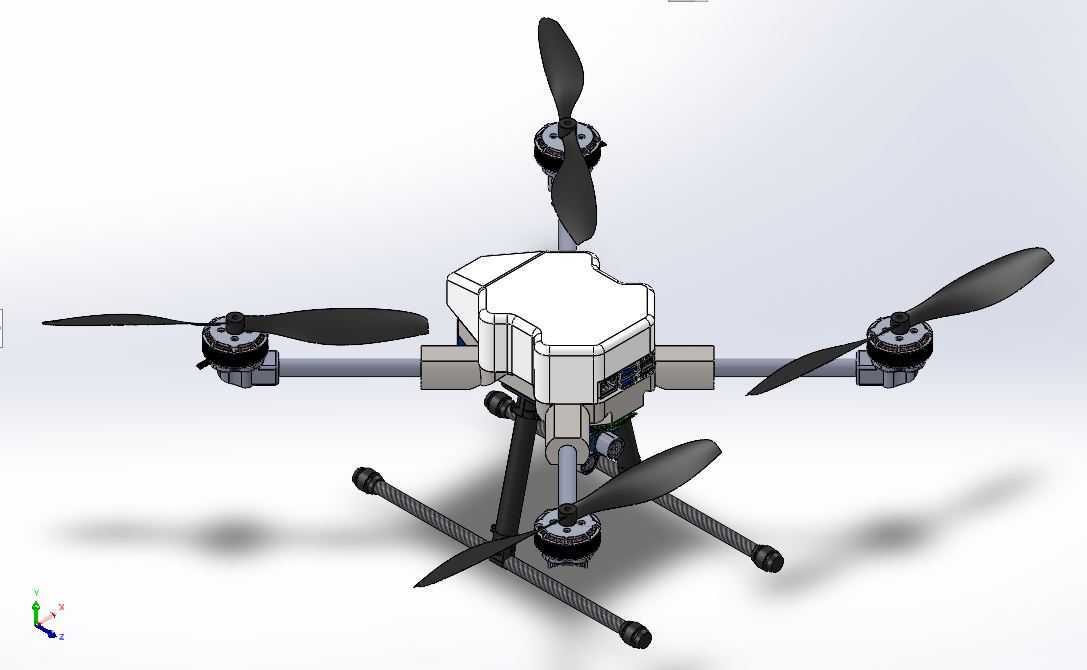

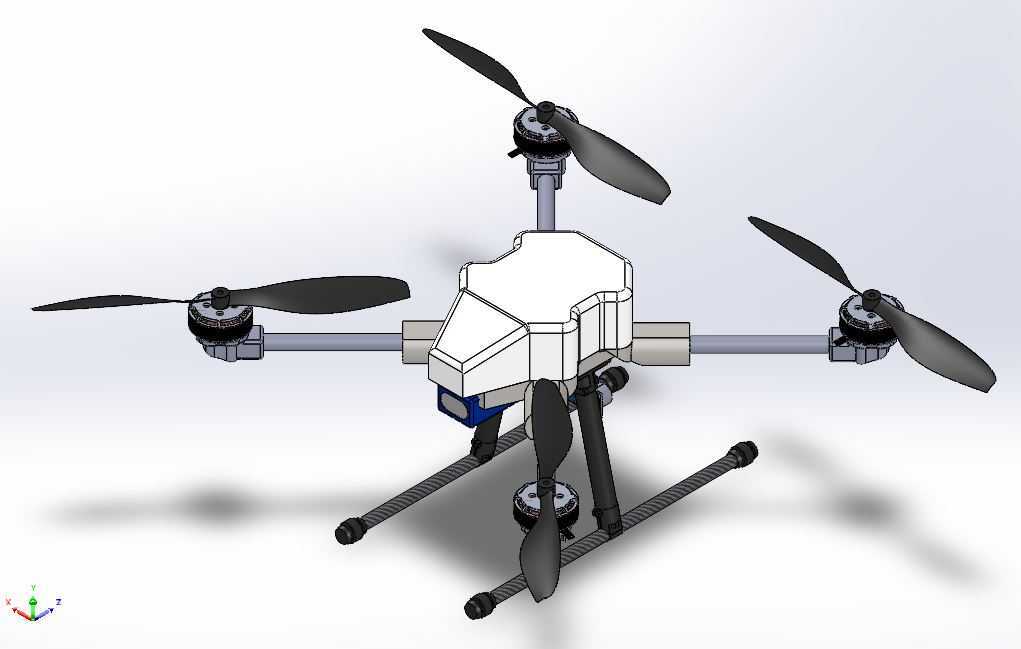

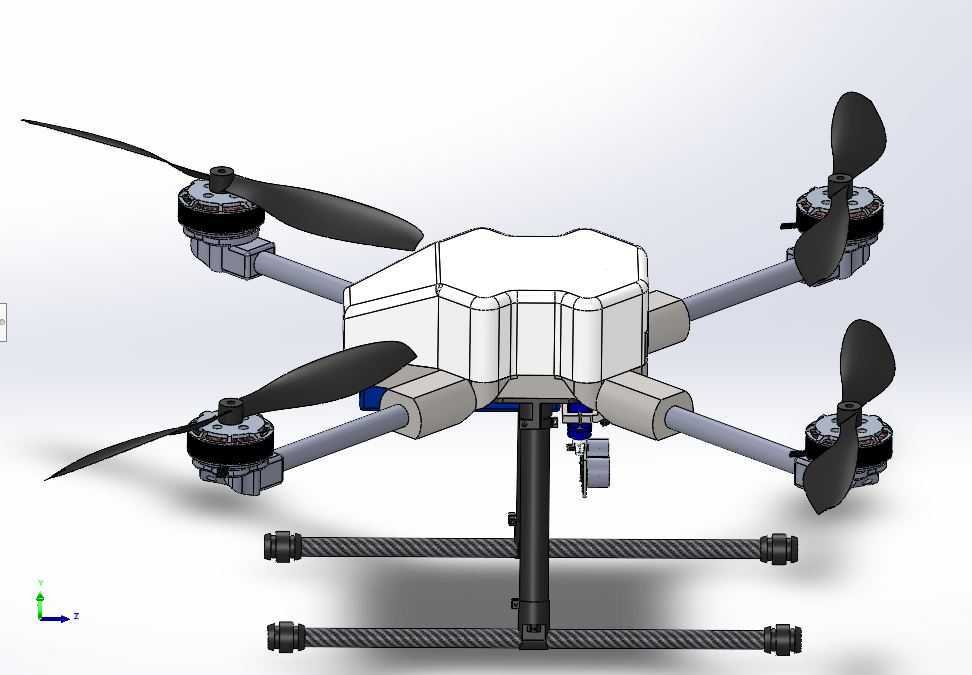

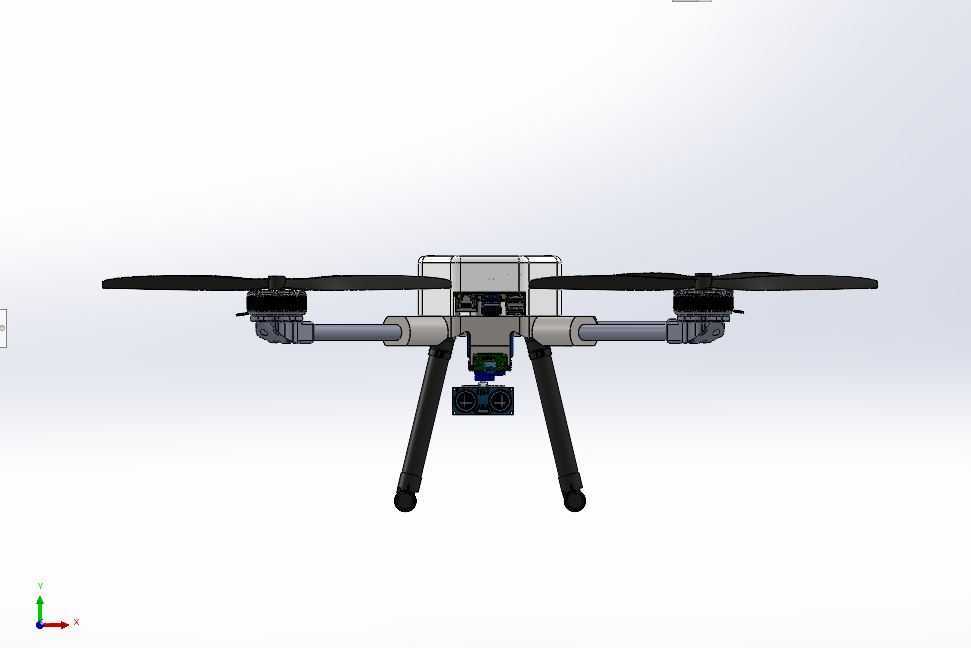

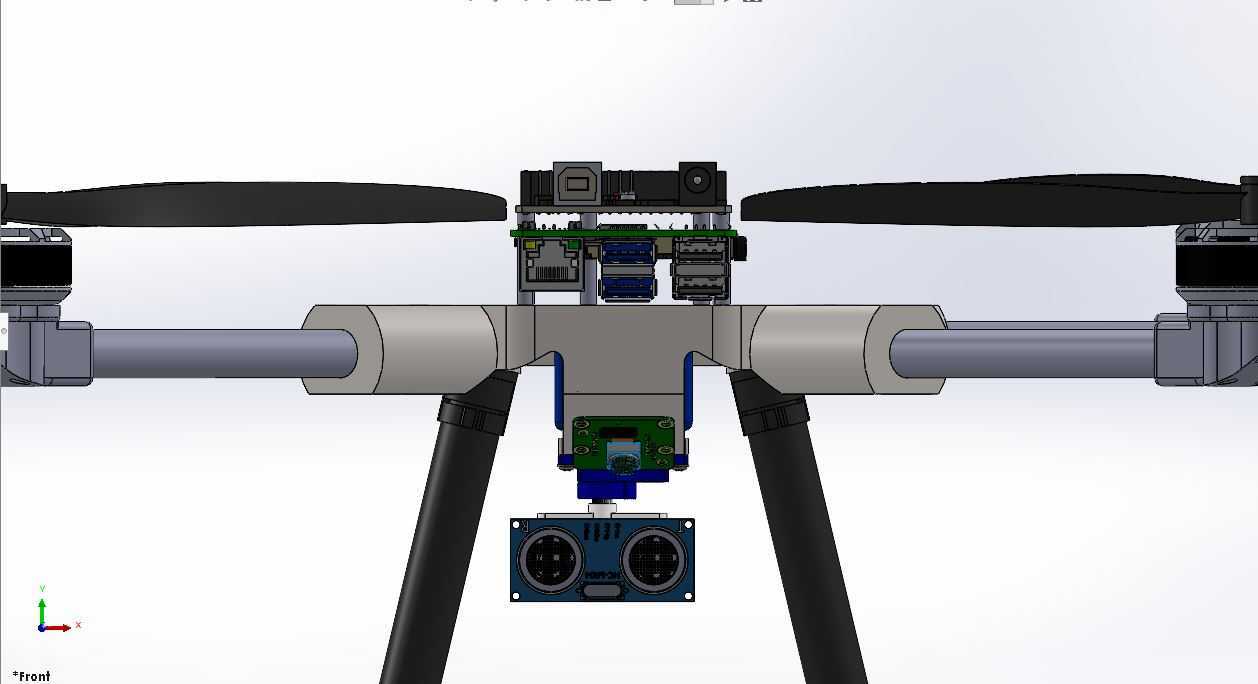

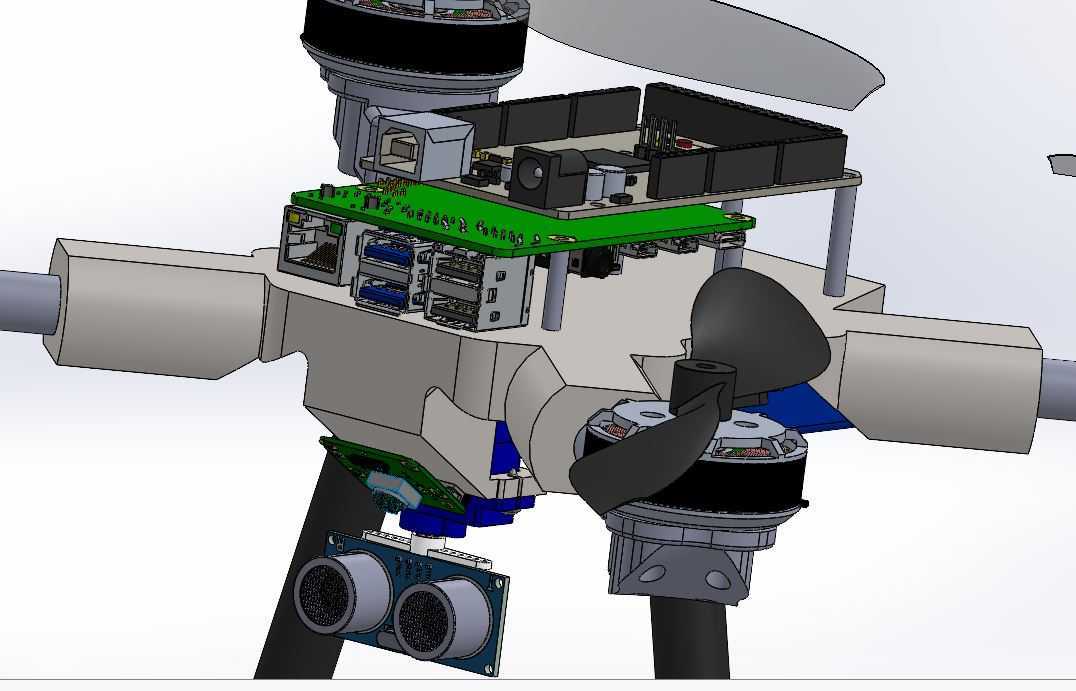

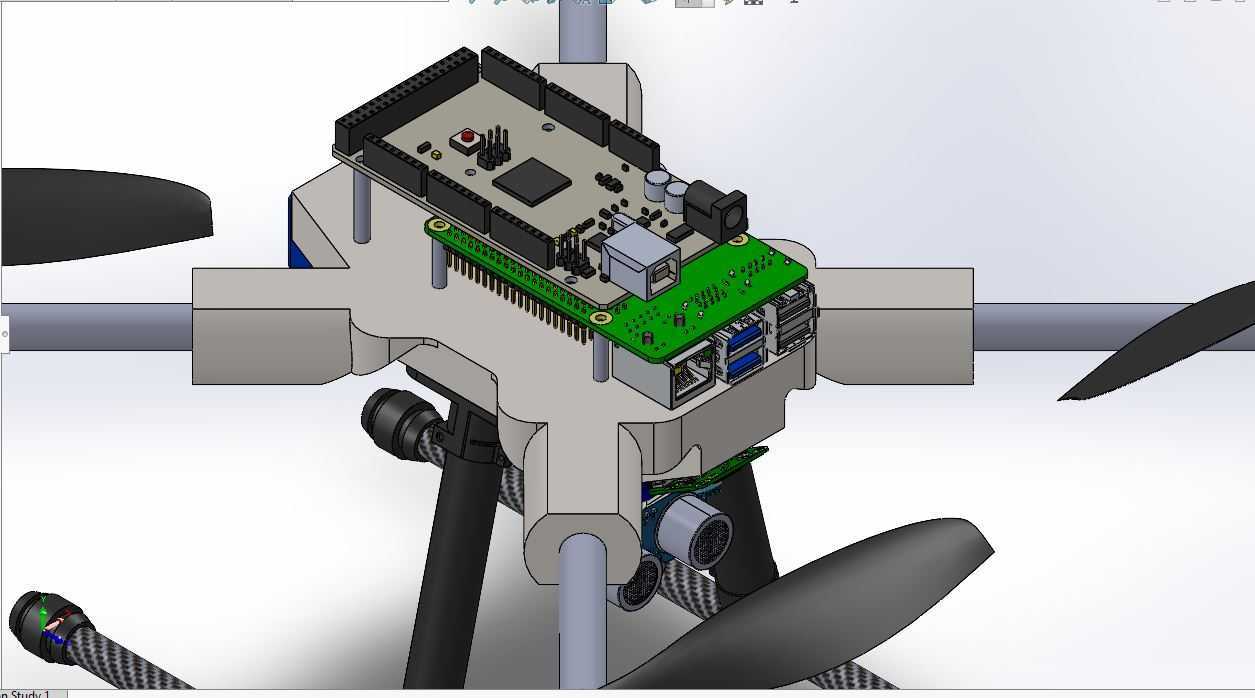

这款四旋翼飞行器的结构设计，首先围绕户外作业场景的实际需求展开，日常可适配小范围航测、园区巡检、低空环境数据采集这类轻量化作业任务，机架采用X型布局，四个机臂从中心舱体向外等角度延伸，这种布局能让每个旋翼的升力输出更均衡，飞行过程中的姿态调整响应更快，不会出现单侧升力冗余不足的问题。中心舱体预留了足够的安装空间，可容纳微控制器、电池模块、传感组件，舱体外壳做了分层卡扣设计，不需要额外螺丝就能完成内部组件的拆装维护，日常检修更换飞控或者电池时，操作效率比螺丝固定的结构高不少。机臂末端的电机安装座做了下沉式设计，电机轴线与机臂平面保持垂直，能减少旋翼转动时的气流紊流对机架的扰动，起落架采用两根平行的碳纤维支杆结构，支杆末端做了圆弧缓冲头，降落时能分散冲击载荷，同时支杆的高度预留了足够的下方空间，不会遮挡下置传感器或者挂载的小型作业设备，比如微型摄像头、气体检测模块这类配件，安装后不会和地面发生剐蹭。设计过程中特意控制了整机的安装边界，机臂展开后整体尺寸适配常规的便携收纳包，不需要拆卸机臂就能完成转运，机臂和中心舱的连接位置做了加强筋结构，能抵消飞行过程中旋翼转动带来的持续振动，避免长期使用后连接位置出现松动。旋翼采用两叶快拆结构，桨叶和电机轴的连接座做了定位卡槽，安装时不需要额外调整角度，卡入后就能自动锁止，更换桨叶的时间能压缩到十秒以内，应对户外作业时的桨叶损坏情况非常方便。飞控模块的安装位置在中心舱的几何中心位置，这个位置的振动幅度最小，能让加速度计、陀螺仪这类传感元件的采集数据更准确，减少飞行姿态解算的误差，舱内还预留了扩展接口的走线槽，外接传感器的线路可以顺着走线槽排布，不会外露到旋翼的转动范围内，避免飞行过程中线路被桨叶缠绕的风险。整机的重量分配做了平衡设计，电池安装位在中心舱下方，能让整机重心落在旋翼升力平面的下方，提升飞行过程中的稳定性，遇到侧风干扰时，姿态回正的速度更快，不会轻易出现飘移的情况。
