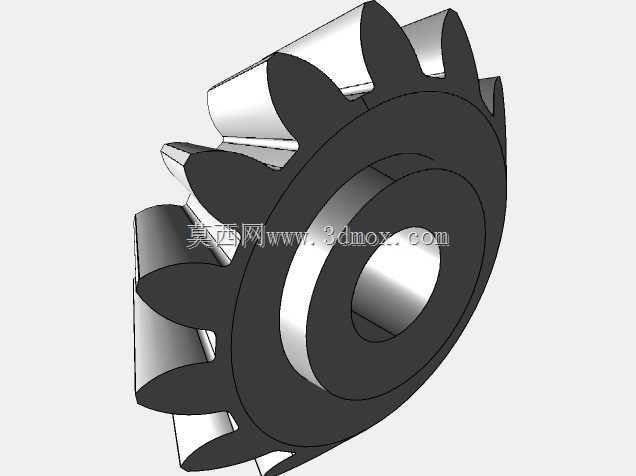

高精度行星传动用锥齿结构三维数模

在行星轮系的实际工程应用场景中，这类锥齿结构的行星轮往往承担着交错轴动力分流的核心作用，常见于中小型减速机、差速器、精密传动模组的动力输入端，区别于常规直齿行星轮，该结构可同时适配平行轴与相交轴的传动需求，在紧凑安装空间内实现更高的传动比输出。从实际使用工况来看，这类行星轮多配合中心太阳轮、内齿圈以及行星架共同组成传动单元，运转过程中每个轮齿同时参与啮合的齿数更多，相比普通定轴齿轮传动，同等负载下齿面接触应力更低，运转平稳性更强，可有效降低传动过程中的冲击与噪音，适合对传动精度、负载能力有双重要求的设备场景，比如轻工自动化输送线的减速单元、小型工程机械的行走传动模组、精密机床的进给传动机构中都能见到这类结构的应用。从设计逻辑上看，建模过程中首先要匹配轮系的模数、齿数、压力角、螺旋角等核心啮合参数，齿形部分严格按照渐开线齿廓生成，保证与配对齿轮啮合时的齿侧间隙处于合理区间，避免运转过程中出现卡滞、打齿的问题；轮体中心的安装孔位需要匹配行星架上的支撑轴径，孔位的同轴度公差在建模时就需要预留对应的装配基准，轮体端面的台阶结构是为了适配轴向定位的挡圈或者轴承，保证行星轮在行星架上运转时不会出现轴向窜动。从安装边界来看，轮体的外径尺寸直接决定了整个行星轮系的径向安装空间，齿宽参数需要匹配啮合齿圈的宽度，保证全齿宽参与啮合，避免出现偏载导致的齿面异常磨损；中心安装孔的深度要适配支撑轴的长度，同时预留润滑脂的存储空间，保证长期运转过程中齿面与支撑轴承的润滑需求。建模时轮齿的过渡圆角做了针对性处理，避免齿根位置出现应力集中，提升轮齿的抗弯曲疲劳强度，轮体的减重结构在保证整体刚性的前提下降低了自身重量，减少行星架运转过程中的离心力影响，提升高速运转工况下的稳定性。这类结构的三维数模可直接用于传动方案的干涉校验、运动仿真分析，也可作为后续工程图生成、数控加工编程的基础模型，帮助结构设计人员快速完成行星轮系的整体方案搭建，减少重复建模的工作量，在做轮系的负载校核时，也可直接导入有限元分析软件，对齿面接触应力、齿根弯曲应力进行仿真计算，验证设计参数是否满足工况负载要求。
