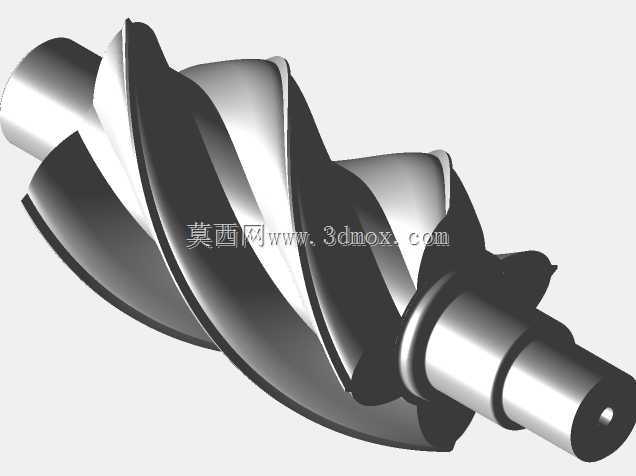

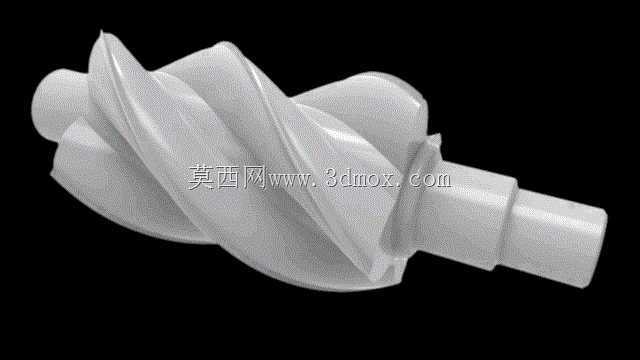

螺旋传动蜗杆轴结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:228994
  • 螺旋传动蜗杆轴结构设计
  • 螺旋传动蜗杆轴结构设计
  • 螺旋传动蜗杆轴结构设计

在各类交错轴动力传输场景中,这类带螺旋齿形的轴类零件是核心传动载体,常见于中小减速比的动力换向机构里,比如轻工输送设备的动力输入端、小型食品加工机械的传动组、自动化生产线的转角传动工位,都能见到这类零件的应用。它的核心作用是在空间交错的两轴之间传递旋转动力,通过螺旋齿面的连续啮合,实现平稳的扭矩输出,相比直齿交错传动,这类螺旋齿结构的啮合重合度更高,传动过程中的冲击和噪音更小,适合中低速、中等负载的连续运转工况。从设计思路来看,这类零件的齿形螺旋升角是核心参数,需要匹配配对蜗轮的齿向参数,保证啮合时的齿面接触面积处于合理区间,避免局部应力集中导致的齿面过早磨损。轴段的阶梯结构是为了适配安装边界,不同直径的轴段分别对应轴承安装位、传动齿段、输出连接位,轴肩的高度差严格匹配标准轴承的内圈定位尺寸,安装时不需要额外加装定位套就能实现轴向固定,减少装配环节的零件数量。齿段的螺旋曲面采用等导程设计,加工时可以通过成型铣削或者数控磨削完成曲面成型,齿面的粗糙度控制在合理范围,降低啮合过程中的摩擦损耗,延长零件的使用寿命。轴端的圆柱段做了倒角处理,方便装配时顺利穿入轴承内圈和配对传动件的安装孔,避免锐边刮伤配合面的精度。在实际选型应用中,需要注意这类零件的安装中心距公差,因为螺旋齿的啮合间隙对中心距偏差比较敏感,过大的中心距偏差会导致齿侧间隙过大,传动回程误差增加,过小的中心距则会导致齿面卡滞,运转阻力急剧上升,甚至出现齿面胶合的失效情况。轴段的同轴度公差需要控制在合理范围内,尤其是两端轴承安装位和中间螺旋齿段的同轴度,偏差过大会导致运转过程中出现周期性跳动,加剧轴承的磨损,同时带来额外的振动和噪音。这类零件的材质通常选用中碳合金钢经过调质处理,齿面根据负载情况可以选择表面淬火处理,提升齿面的硬度和耐磨性,芯部保持足够的韧性,能够承受传动过程中的冲击载荷。在装配环节,需要在齿面涂抹适配的润滑脂,形成连续的油膜,降低齿面的直接摩擦,尤其是在初次启动阶段,润滑脂能够避免干摩擦导致的齿面拉伤。日常维护中只需要定期检查齿面的磨损情况和轴承位的运转间隙,不需要频繁拆解更换,整体的可靠性能够满足大部分通用工业设备的传动需求。
