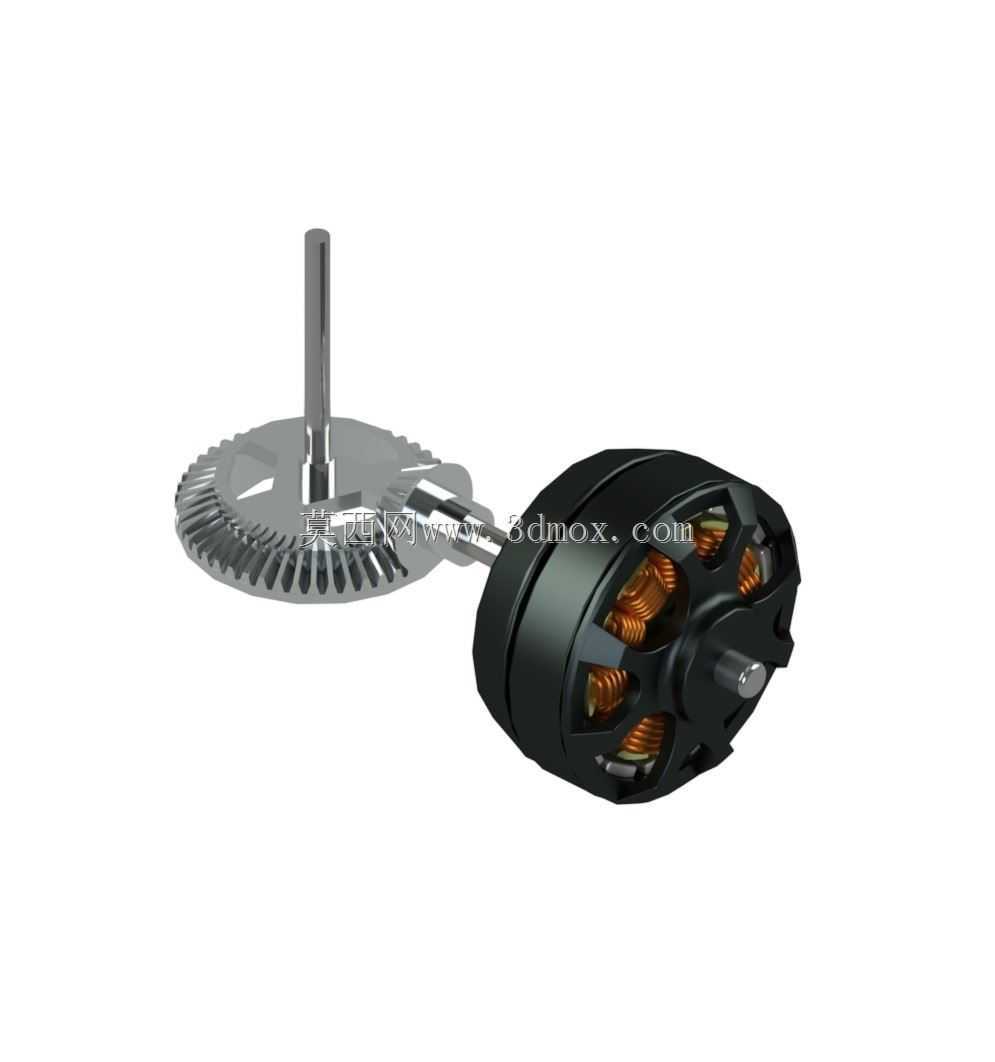

小型拉力赛车用高速螺旋桨齿轮箱斜面结构

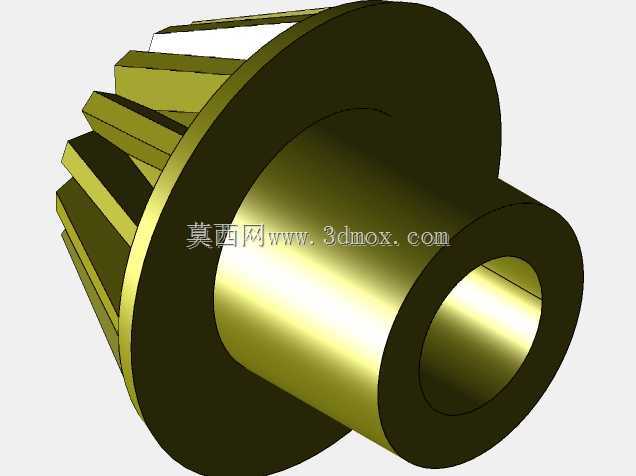

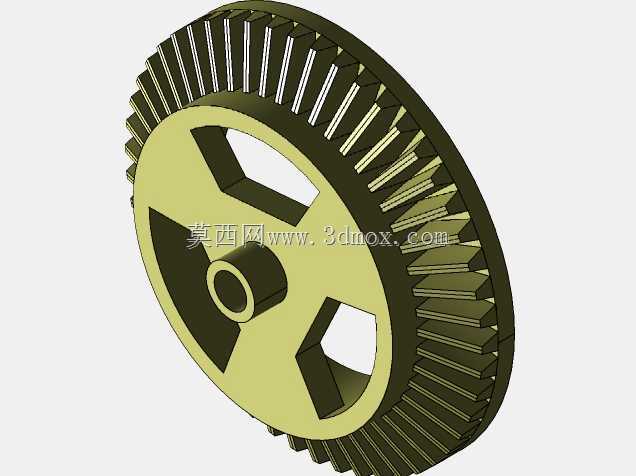

这套斜面齿轮传动结构，核心适配1/16比例无刷四轮驱动小型拉力赛车的锁止差速器单元，在小型竞速模型的动力传递链路中承担扭矩换向与减速增扭的核心作用，其固定减速比设定为1:3.333，即输出端转速为输入端的三分之一左右，对应输出扭矩放大三倍有余，刚好匹配小型外转子无刷电机的高转速低扭矩输出特性，让电机输出的动力经过齿轮组换向减速后，能够以合适的转速与扭矩传递到螺旋桨或驱动轮端，避免动力输出与负载端需求不匹配导致的电机过载、传动部件打齿等问题。从结构设计逻辑来看，这套传动组采用螺旋伞齿轮作为核心传动部件，相比直齿伞齿轮，螺旋齿的啮合重合度更高，传动过程中齿面是逐步进入啮合再逐步脱离，不会出现直齿传动的瞬时冲击，高速运转时的噪音更低，齿面承载的瞬时冲击载荷更小，能够适配模型赛车高速运转时的频繁加减速、动力突变工况。斜面的齿形设计经过啮合间隙优化，既预留了合理的侧隙避免热胀冷缩或加工误差导致的卡滞，又控制了间隙量避免正反转切换时出现过大的回程空程，保证动力传递的响应速度，匹配竞速模型对操控响应灵敏度的要求。在安装边界层面，这套齿轮组的输入轴直接适配常规22系列外转子无刷电机的输出轴径，轴向定位台阶与电机端盖的安装止口尺寸匹配，不需要额外制作转接法兰即可完成同轴定位，输出端的轴伸长度与安装位尺寸适配小型竞速模型的标准螺旋桨安装座，也可通过转接结构连接差速器的输入齿，直接替换原厂的直齿传动组完成升级。齿轮的支撑位采用微型深沟球轴承作为转动支撑，相比铜套滑动摩擦结构，滚动摩擦的阻力更小，高速运转时的温升更低，长时间连续运转也不会因为轴套磨损出现传动间隙变大、轴系跳动的问题。齿部的倒角处理覆盖了所有齿端边缘，既避免装配过程中齿端锐角刮伤安装人员或线材，也能在啮合初期快速完成跑合，让齿面接触痕迹快速达到理想的全齿面接触状态，不需要过长的磨合期即可满负载运转。在实际应用场景中，这类斜面螺旋齿轮传动结构除了适配小型遥控拉力赛车的动力传输，也可移植到同尺寸级别的固定翼航模动力组、小型水下推进器的动力换向单元中，只要负载扭矩与转速参数匹配，即可直接复用这套结构的设计参数，不需要重新进行齿形计算与强度校核。设计过程中对齿根的圆角做了强化处理，避免应力集中导致的高速运转断齿问题，齿轮基体采用高强度工程塑料或轻质铝合金材质，在保证齿部强度的前提下尽可能降低转动惯量，减少传动系统的转动惯量对动力响应速度的影响，让加减速的动力跟随性更好。
