精密叠层式塑料注塑成型模具结构

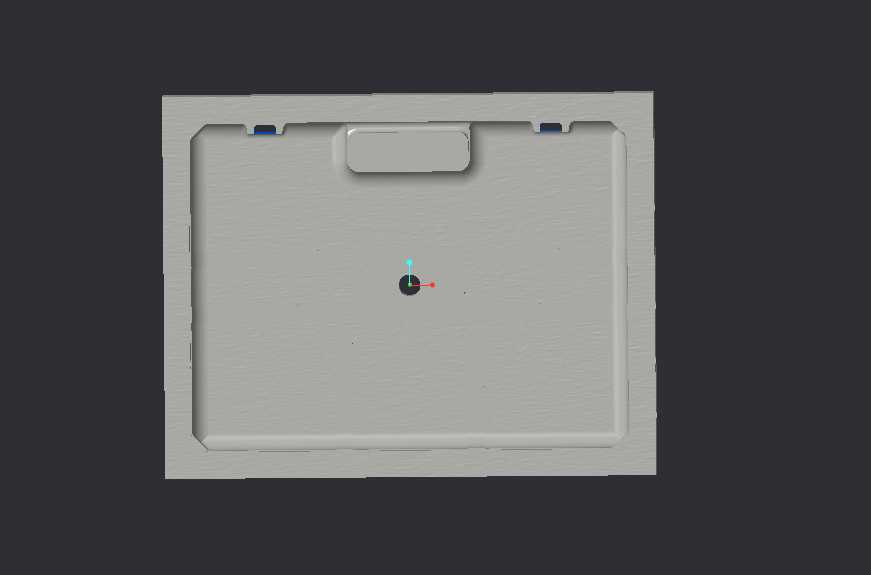

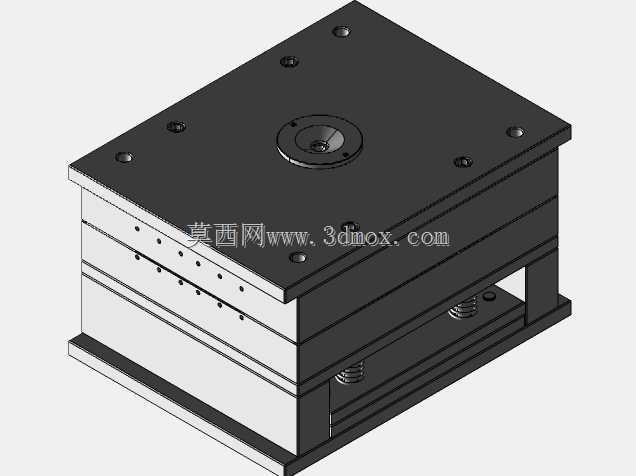

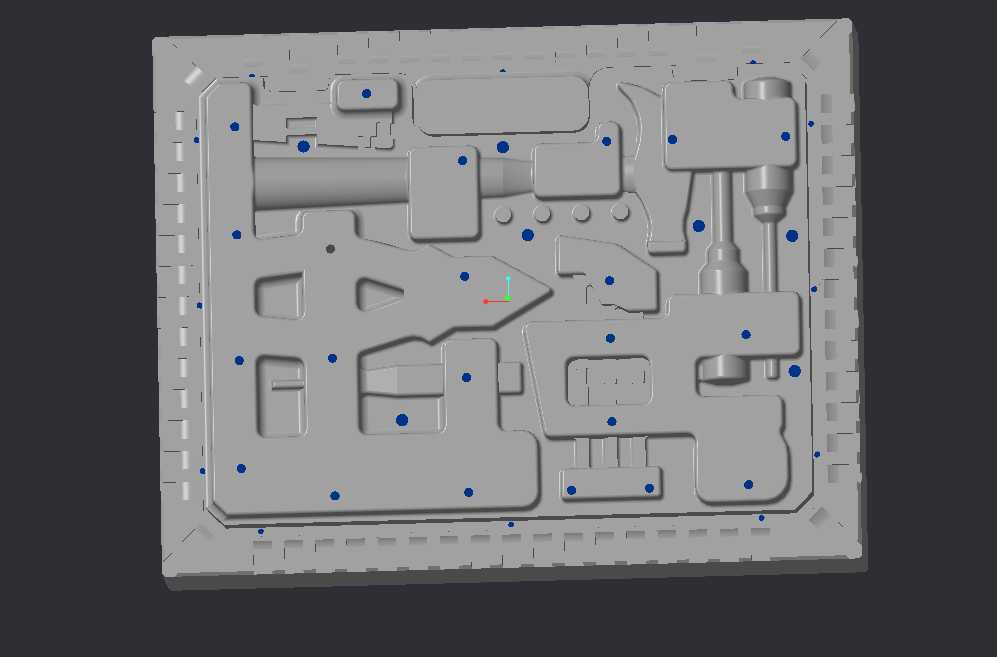

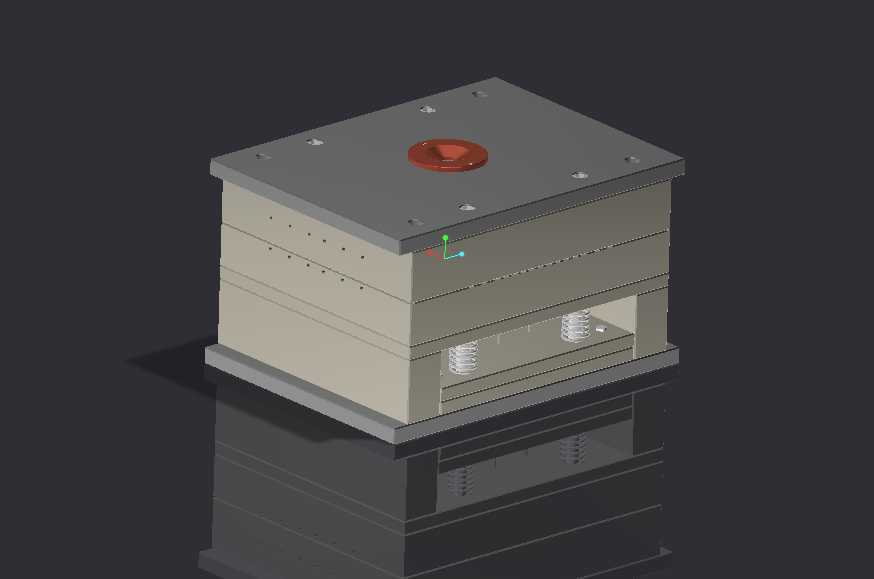

这套叠层结构的注塑成型工装，主要面向批量热塑性塑料制品的注塑生产场景，适配常见卧式注塑机的安装接口，可直接完成模架吊装、定位圈与机台射嘴对中、压板锁附后投入试模工序。从结构布局来看，模架采用标准两板叠层设计，上下固定板均匀分布锁模螺丝孔，中心位置设置通用规格定位圈与浇口套，可直接匹配多数通用注塑机的射嘴对位精度要求，无需额外加工适配法兰。动定模之间设置多组精密导柱导套配合结构，合模过程中可自动修正对位偏差，保证型腔同轴度控制在0.02mm以内，避免成型过程中出现飞边、错模等常见缺陷。模架内部预留了完整的冷却水道排布空间，可根据成型塑料的熔融温度、冷却速率要求，在模板内部加工循环冷却回路，通过恒温冷却水的循环带走型腔内塑料固化过程释放的热量，缩短成型周期，同时保证制品各区域冷却速率一致，减少制品内应力，避免翘曲变形问题。顶出机构采用内置弹簧复位结构，开模过程中弹簧可推动顶针板平稳顶出制品，合模时依靠定模分型面的挤压带动顶针板自动复位，无需额外设置复位杆强制复位结构，简化了模架内部的零件排布，降低了后期维护的拆装难度。分型面周边均匀设置了多组排气槽结构，可在注塑充模过程中快速排出型腔内的空气，避免制品出现烧焦、缺胶、气泡等充模缺陷。从安装边界来看，模架整体外形为方正矩形结构，四周预留了足够的压板锁附空间，可适配不同吨位的卧式注塑机工作台T型槽间距，吊装过程中可通过模板侧面的起吊螺丝孔完成平衡起吊，避免模架倾斜磕碰导柱等精密配合零件。日常生产维护中，可直接拆开上下固定板检查浇口套磨损情况，拆开分型面即可清理型腔残留的塑料飞边，无需完全拆解整副模具，大幅缩短了日常停机维护的时间。这套模具结构可适配PP、ABS、PC等多种常用热塑性塑料的成型需求，通过更换内部型腔镶件，即可快速切换不同塑料制品的生产任务，模架本身可重复利用，大幅降低了多品种小批量塑料制品生产的模具投入成本。
