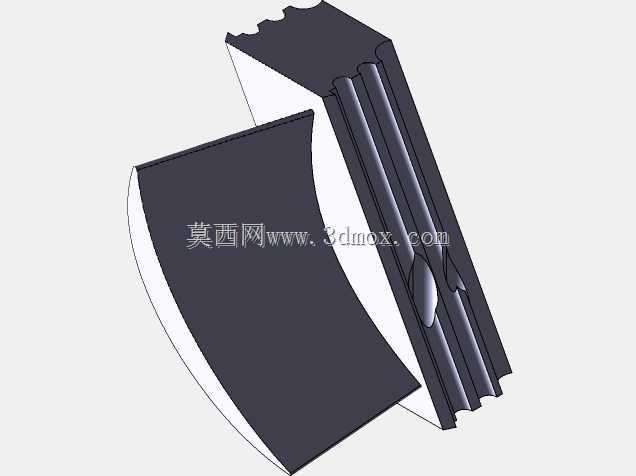

航空发动机涡轮叶片结构三维数模

涡轮叶片作为航空喷气发动机热端核心做功部件，长期工作在高温、高压、高转速的极端工况下，其结构设计直接决定发动机的推重比、热效率与服役寿命，是航空动力装备研发中技术壁垒最高的零部件之一。从实际应用场景来看，这类叶片主要装配在涡轮转子轮盘的榫槽位置，承接燃烧室喷出的高温高速燃气冲击，将燃气的热能与动能转化为转子旋转的机械能，既为前端压气机组件提供持续运转的驱动力，也可通过传动轴输出功率带动飞机附件系统工作，部分大涵道比涡扇发动机的低压涡轮叶片还会直接驱动外涵道风扇，为整机提供80%以上的飞行推力。

在产品功能特性层面，该叶片采用带冠式结构设计，叶冠部分设置有相互咬合的阻尼面，当转子达到额定工作转速时，相邻叶片的叶冠会在离心力作用下紧密贴合，既可以抑制叶片在高速气流激振下产生的共振振幅，避免高周疲劳失效，也能封堵叶尖位置的燃气泄漏，减少气流沿叶顶间隙的溢流损失，提升涡轮级的做功效率。叶身型面采用复杂的变截面扭向设计，从根部到顶部的截面弦长、安装角、型线曲率均沿叶高方向连续变化，能够匹配不同半径位置的燃气来流角度，让气流沿叶高方向均匀做功，避免局部气流分离引发的流动损失。叶片根部采用枞树型榫头结构，多齿啮合的结构形式可以均匀传递离心载荷与气动弯矩，同时兼顾装配便利性与拆卸维护性，榫头与轮盘榫槽之间留有合理的配合间隙，能够补偿高温工况下的热膨胀量，避免热应力集中导致的结构开裂。

从设计思路来看，这类叶片的型面设计需要结合气动热力学计算与结构强度仿真迭代优化，首先通过三维流场仿真确定不同叶高位置的气流速度三角形，反推叶型的中弧线曲率与厚度分布，保证气流在叶栅通道内实现平缓加速，减少激波损失与附面层分离；之后再通过有限元仿真校核叶片在离心载荷、热载荷、气动载荷耦合作用下的应力分布，调整叶身与榫头的过渡圆角、局部壁厚，将最大等效应力控制在高温合金材料的许用应力范围内，同时优化叶片的固有频率，使其避开发动机常用工况下的激振频率区间，避免共振风险。

在外形尺寸与安装边界方面，这类叶片的叶身高度通常根据涡轮级的功率需求与轮盘直径匹配设计，叶根榫头的齿形参数、榫头宽度与轮盘榫槽的尺寸严格对应，安装时需要保证叶片在轮盘周向的安装角偏差在允许范围内，否则会导致叶栅流道畸变，影响整级涡轮的气动效率，叶冠的配合间隙需要根据工作温度下的热变形量精准设定，间隙过小会导致热态下叶冠挤压磨损，间隙过大则会失去阻尼封严效果。叶片内部通常会设计复杂的冷却流道，引入压气机引出的低温冷却气流，在叶片内壁形成对流换热，降低叶身金属温度，让叶片能够在高于材料熔点的燃气温度下长期稳定工作，部分先进叶片的叶身表面还会设计气膜孔，通过冷却气流在叶片表面形成隔热气膜，进一步提升叶片的耐温能力。
