ULA火箭船尾支撑连接支架结构

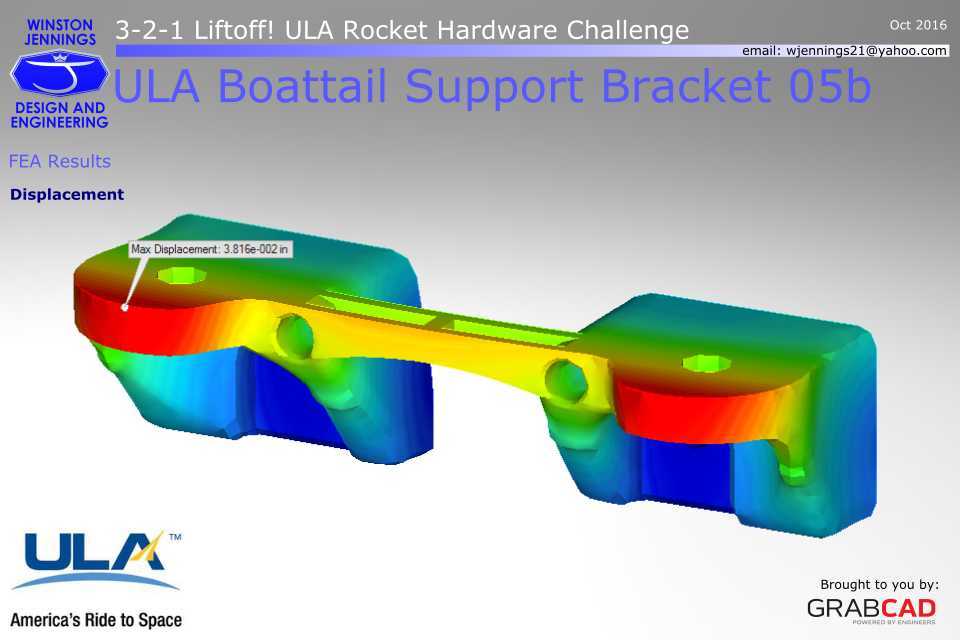

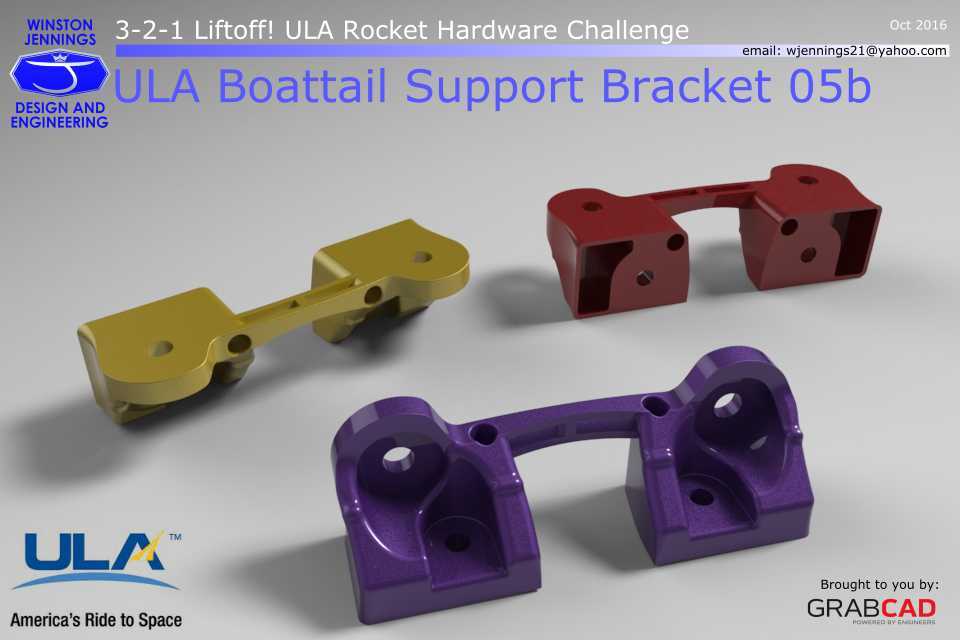

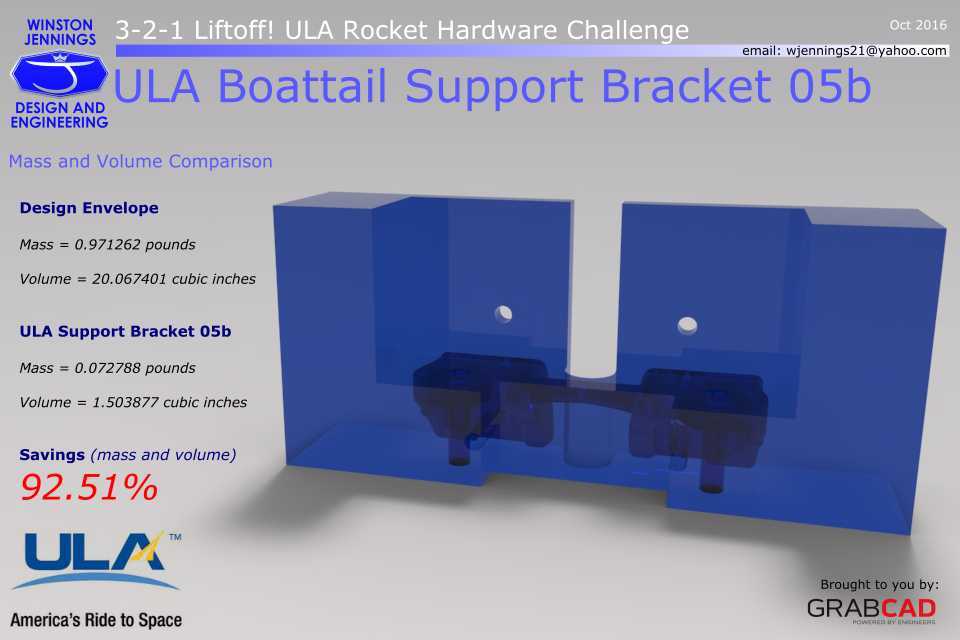

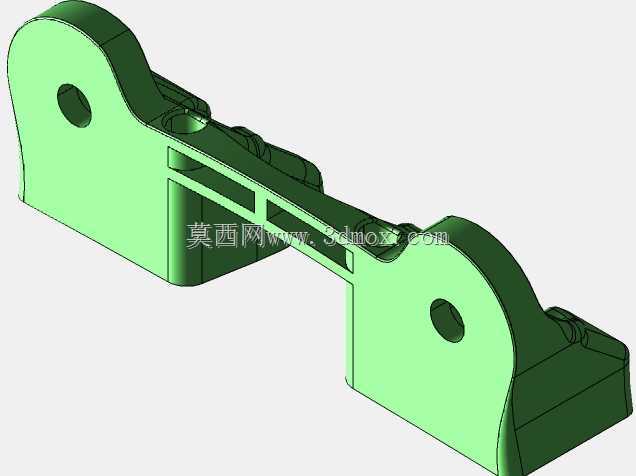

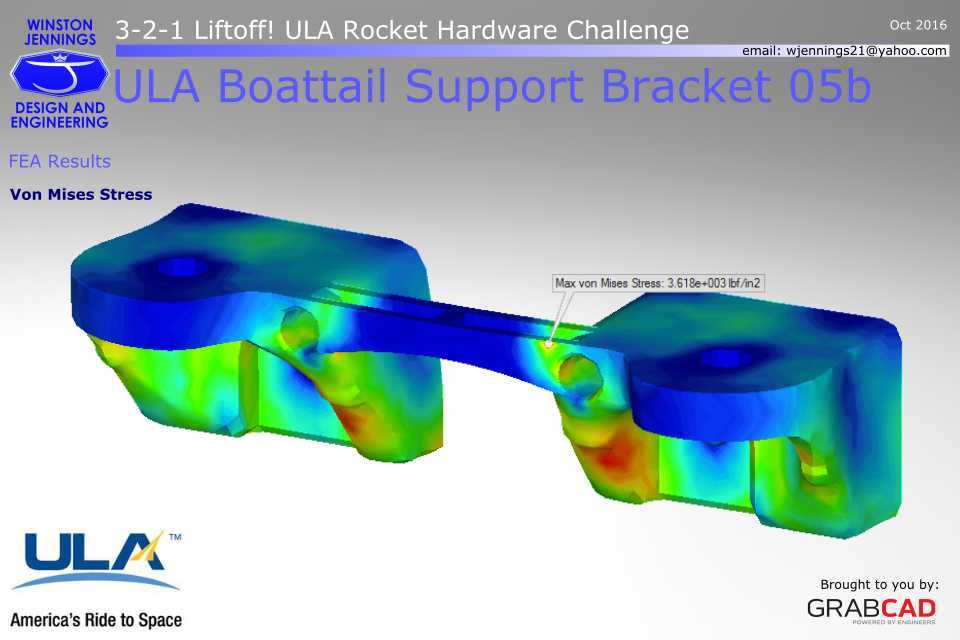

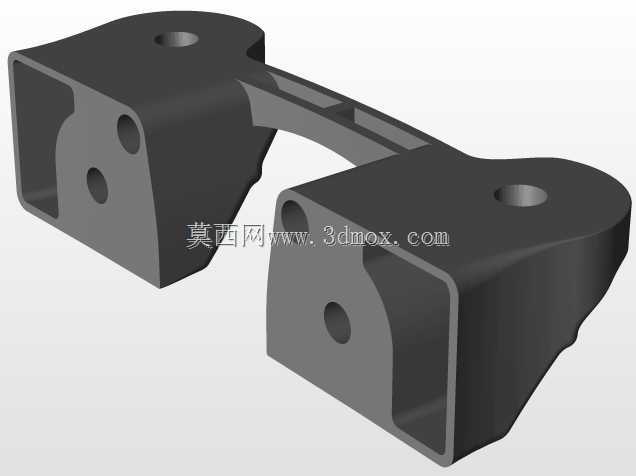

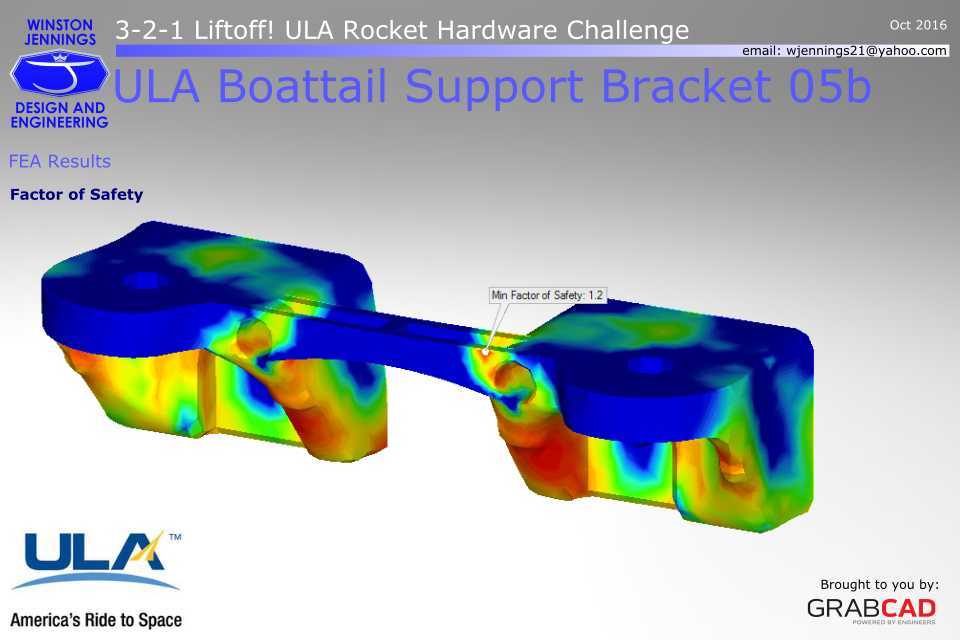

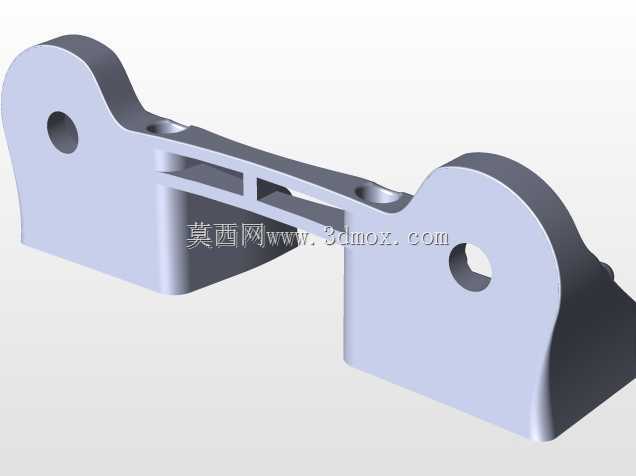

该支撑支架应用于运载火箭船尾段的结构连接场景，承担箭体尾部相邻舱段、外挂组件与主承力结构之间的载荷传递作用，是火箭尾部结构系统中分散集中应力、适配多组件安装定位的关键连接件。在实际箭体装配场景中，这类支架需要同时适配尾部管路敷设、伺服机构走线、防热层安装的空间避让需求，不能与周边的发动机喷管摆动边界、级间分离机构运动路径产生干涉，因此结构设计上采用了两端带安装腔体、中间通过窄幅连接梁过渡的构型，两端的腔体结构分别对应不同安装面的定位需求，腔体内部预留的沉孔与通孔可适配不同规格的紧固件，实现与箭体主桁条、相邻支架组件的刚性连接。从设计思路来看，该支架采用对称式受力布局，中间连接梁的截面做了变厚度处理，在载荷传递路径上的应力集中区域做了圆角过渡与局部加厚，非主要承力区域则做了挖空减重处理，兼顾结构强度与箭体减重的核心需求——航天运载场景下每减少一克结构重量，都能对应提升有效载荷的搭载能力，因此这类支架的壁厚设计经过多轮拓扑优化，在满足振动工况、轴向过载、横向剪切载荷下的强度冗余要求前提下，尽可能去除非必要的材料余量。安装边界方面，支架两端的安装面分别设置了定位销孔与螺栓过孔，可实现装配过程中的快速定位，两端安装面的相对位置精度控制在毫米级，避免装配后产生附加安装应力，连接梁的下沿与上沿均做了避让型面设计，上沿预留的弧形缺口可适配箭体内部的线缆走向，下沿的平直结构可贴合船尾段的蒙皮内型面，减少装配间隙带来的防热层施工难度。支架的三个不同配色构型对应不同的工艺验证阶段，分别对应树脂3D打印原型验证件、工程塑料功能测试件、最终量产的高性能复合材质成品件，不同阶段的样件分别用于装配干涉检查、地面力学振动测试、实际飞行工况搭载，每个构型的安装接口尺寸完全一致，可实现不同验证阶段的快速替换，无需调整周边配套结构的安装尺寸。在实际使用过程中，该支架不仅要承受火箭起飞阶段的强振动过载，还要适应飞行过程中跨音速段的气动载荷冲击、级间分离瞬间的瞬时冲击载荷，因此结构的刚度匹配经过反复调校，连接梁的固有频率避开了箭体尾部的主要振动频率区间，避免飞行过程中产生共振导致结构失效。两端的安装腔体内部做了防滑齿面设计，紧固件锁紧后可防止大振动工况下出现连接松动，腔体边缘的倒角设计可适配安装时的容差需求，降低总装环节的装配难度，即使存在小范围的安装位置偏差，也能通过倒角导向实现紧固件的顺利穿装。
