基于三视图构建的固定翼飞机整机结构

在航空装备的前期方案验证阶段，这类依托标准三视图完成的整机三维结构，能够快速打通设计端到仿真端的衔接链路，无需等待详细设计阶段的全参数冻结，即可开展初步的气动外形校核、地面滑行模拟以及挂载空间适配验证。从实际工程应用来看，这类结构模型可用于航空类专业的教学演示场景，帮助学员理解固定翼飞机的机身、机翼、尾翼、起落架的相对位置关系，也可作为文创类航空展陈的数字原型，支撑等比例缩放模型的3D打印制作。

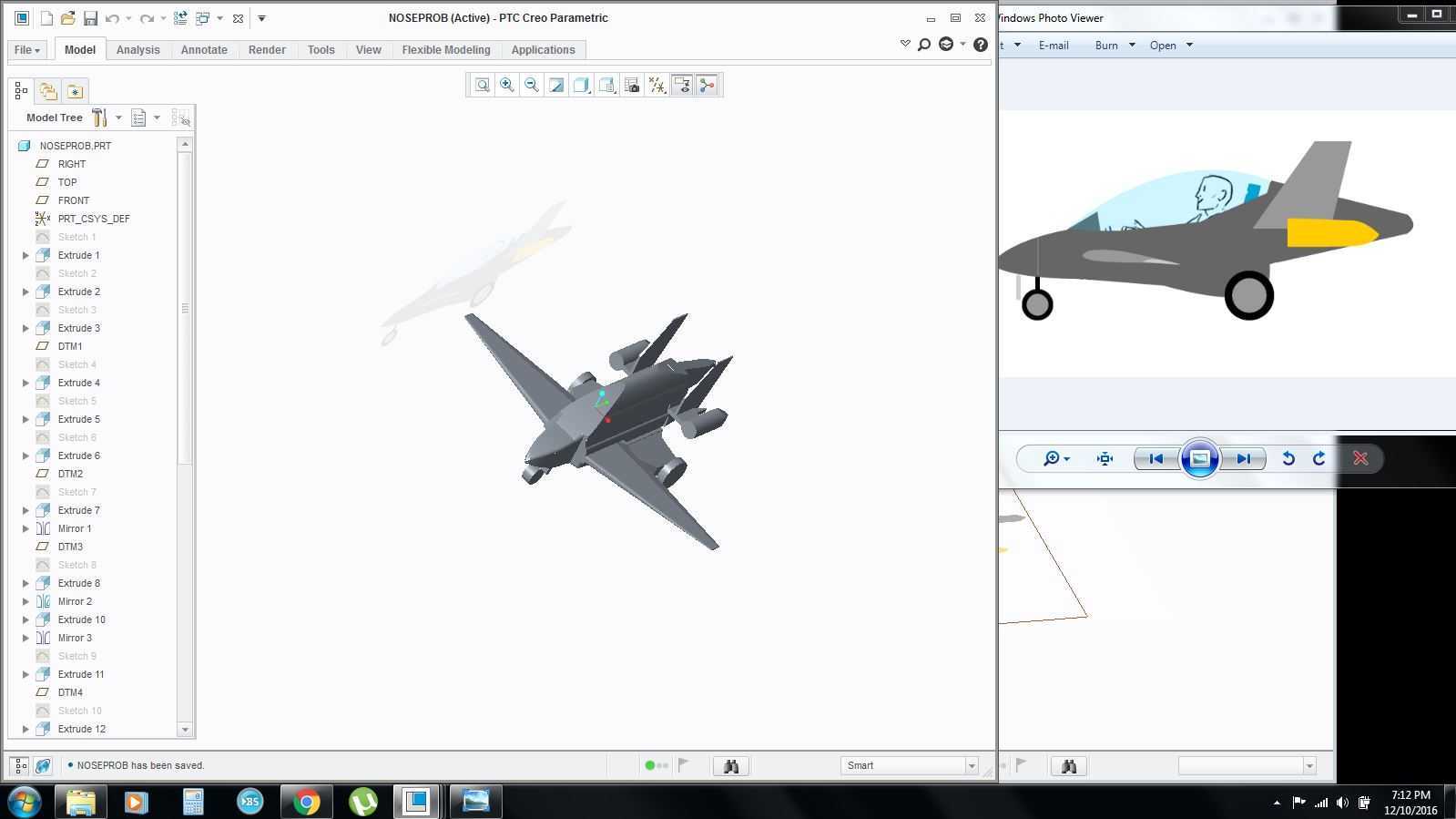

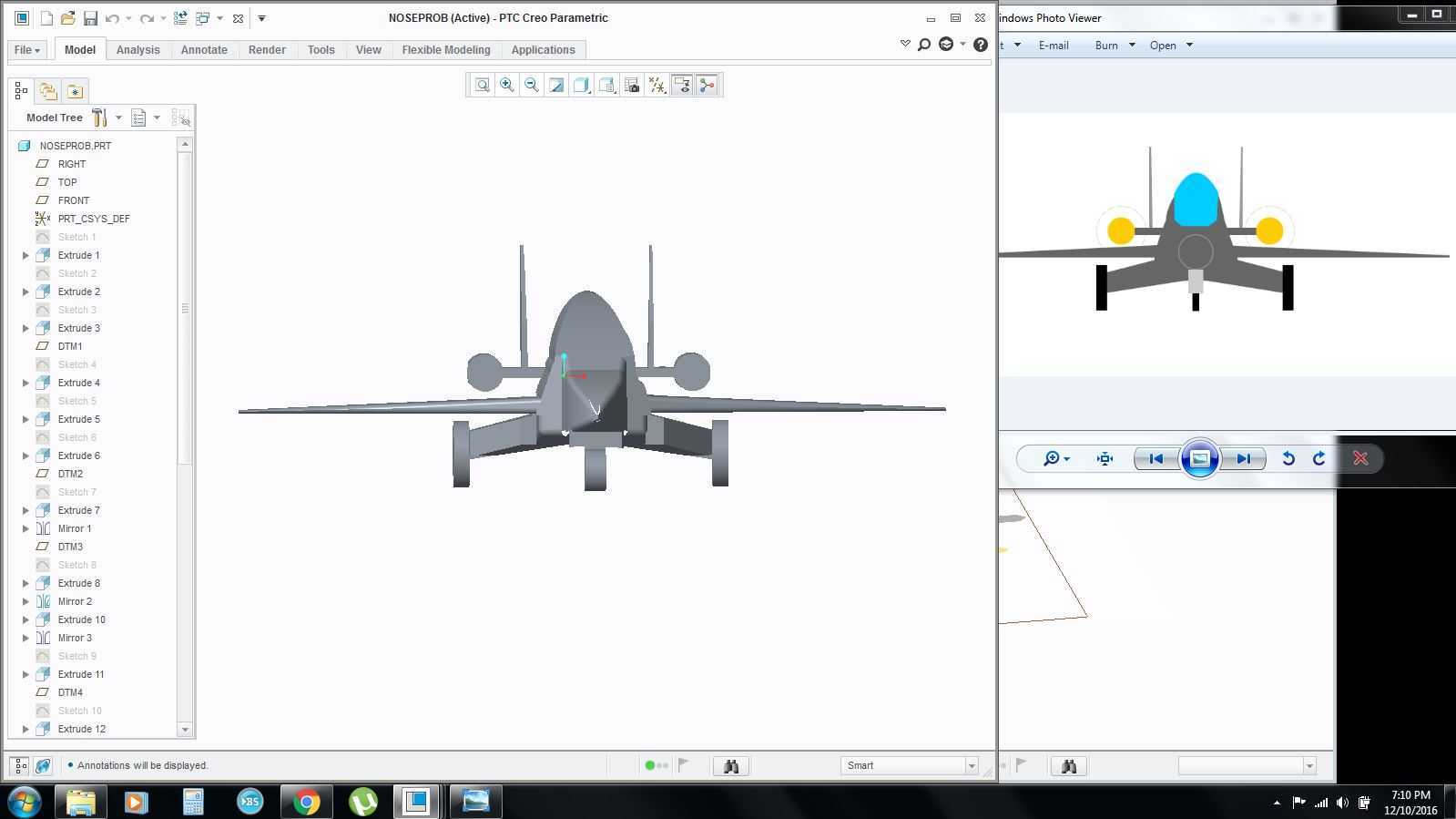

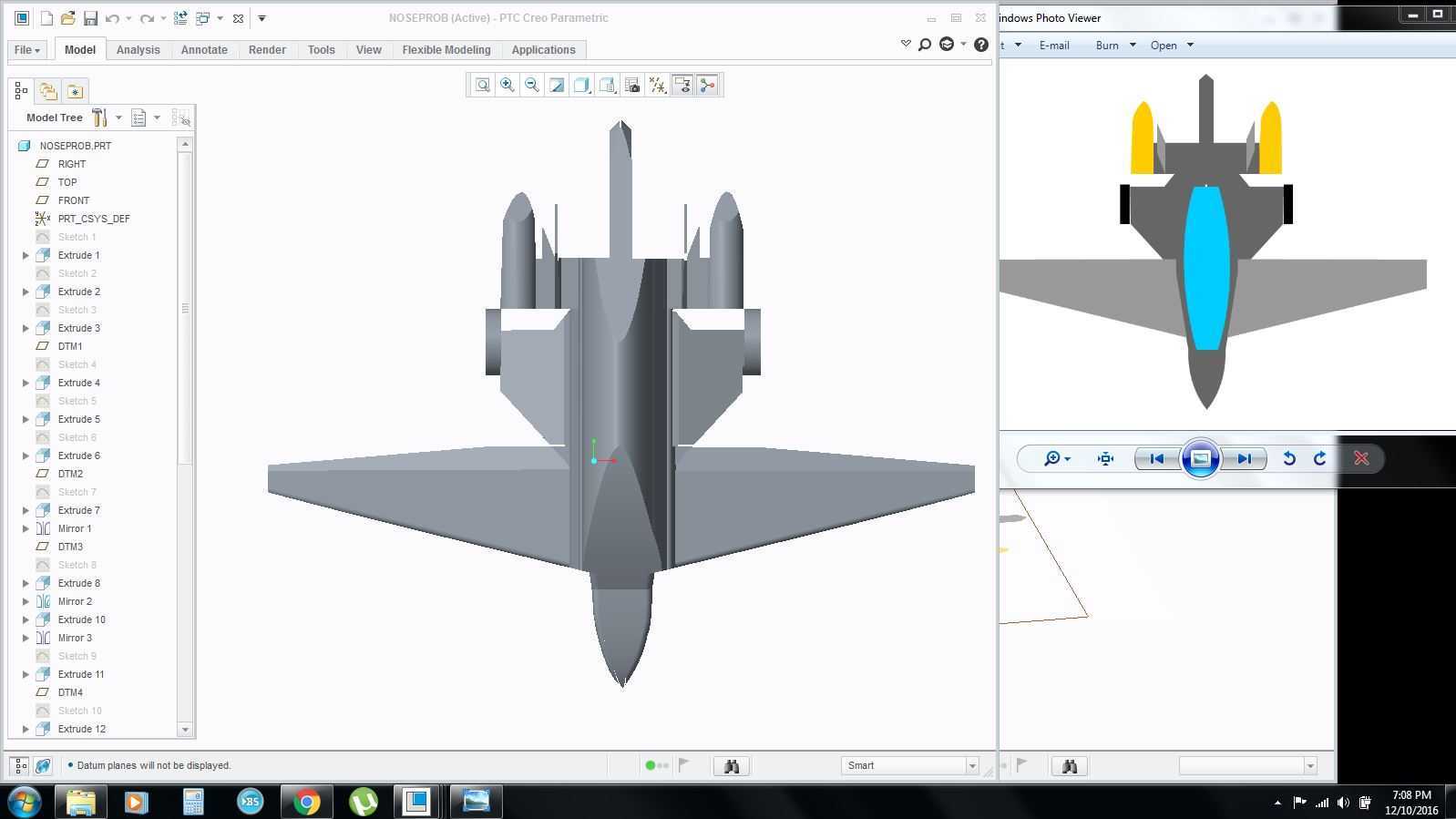

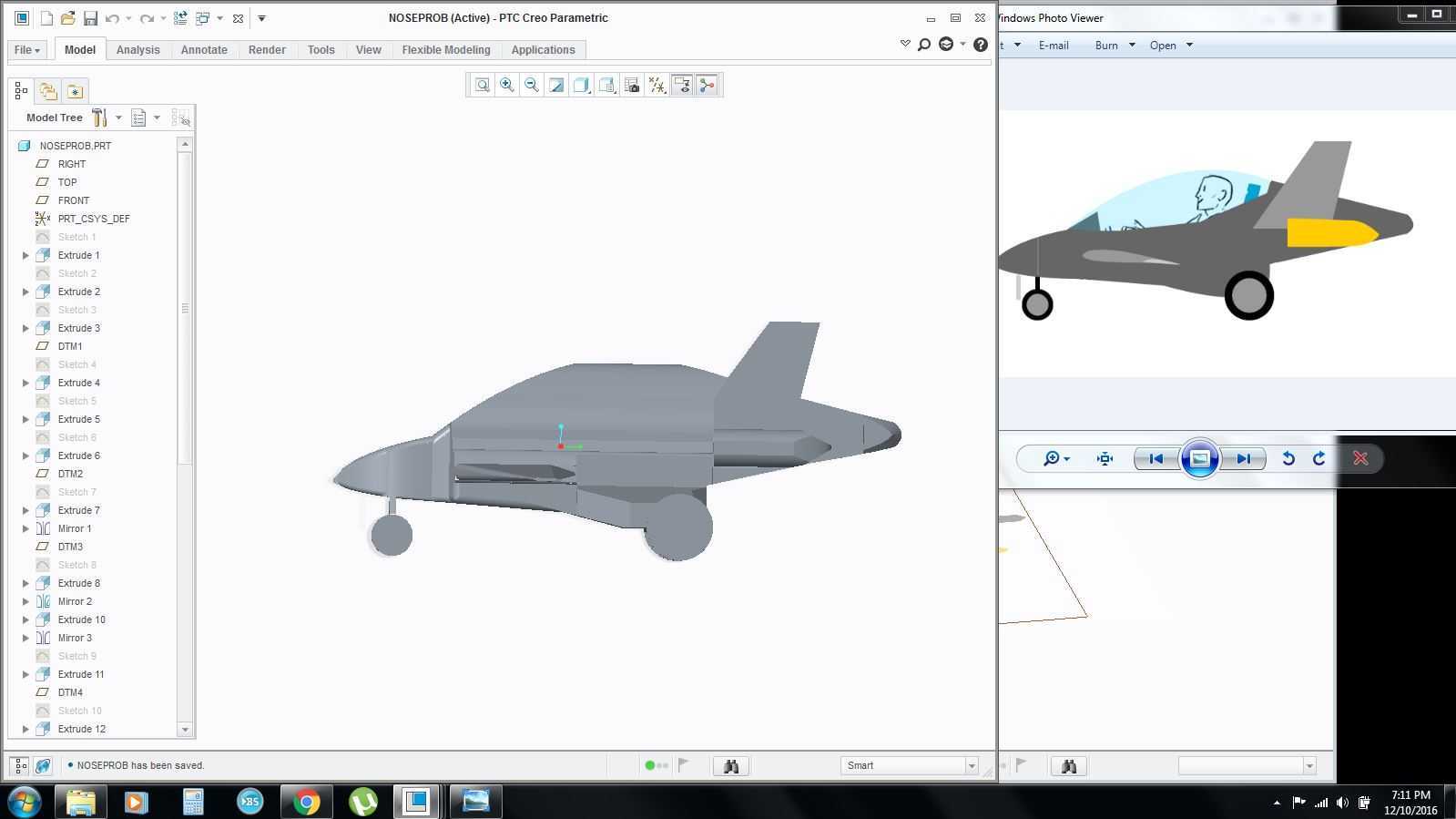

设计过程中严格遵循三视图投影对应规则，先以正视图确定机身纵向对称面的轮廓基准，拉伸出机身主体的变截面曲面，保证机头到机尾的流线型过渡符合低速固定翼飞行器的减阻需求；再结合俯视图校准机翼的后掠角度、翼展宽度以及水平尾翼的安装位置，确保左右翼面完全对称，避免后续仿真中出现气动配平偏差；最后通过侧视图核对垂尾高度、起落架的轮距与伸出长度，明确地面停放状态下的整机重心投影范围，保证地面滑行时的防倾覆边界满足要求。

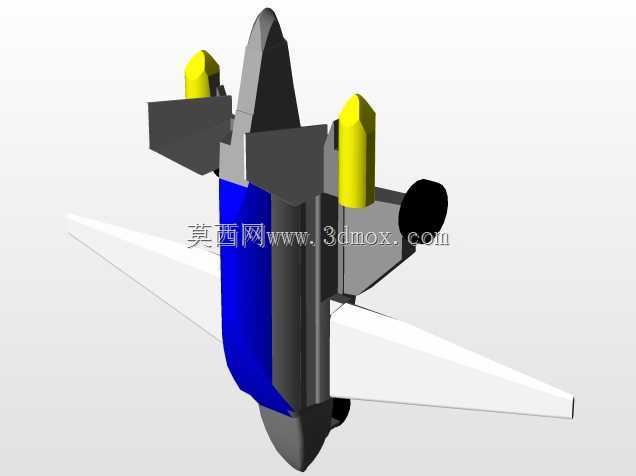

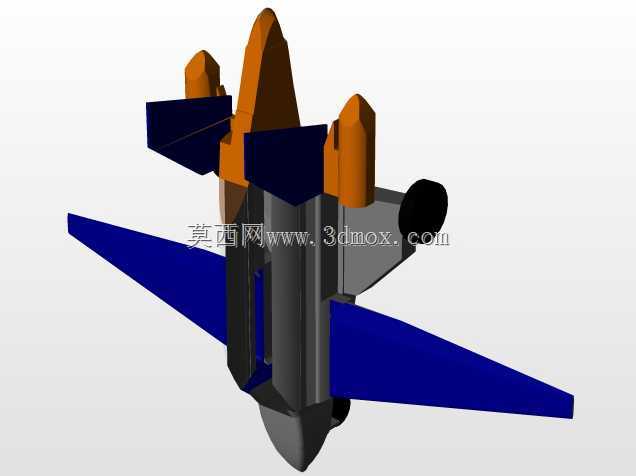

从功能特性来看，模型完整还原了固定翼飞机的核心结构分区：机头段预留了航电设备的安装空腔，可适配不同尺寸的模拟航电模块；机翼下方设置了标准化的挂点接口，能够根据任务需求挂载副油箱或模拟载荷；起落架采用前三点式布局，前起落架设置转向结构预留位，主起落架对应机身承力框位置，保证着陆冲击载荷能够直接传递到机身主承力结构，避免局部应力集中。

尺寸边界方面，模型严格按照三视图比例缩放，整机长度与翼展的比例符合常规通用固定翼飞机的设计区间，机身最大直径满足内部设备的安装空间要求，机翼展弦比适配低速飞行的升阻比需求，垂尾的高度与面积能够保证航向稳定性，所有外露部件的安装位置都预留了足够的维护操作间隙，不会出现结构干涉问题。在建模过程中对机身曲面做了连续性处理，机翼与机身的衔接位置做了翼身融合过渡，既能够降低飞行阻力，也能减少后续网格划分时的畸形面问题，提升仿真计算的收敛效率。
