民用航空器前起落架结构三维数模

　　在民用支线客机、通用航空固定翼飞行器的地面滑跑、起降阶段，前起落架是承担机身前部载荷、配合主起落架完成地面转向、缓冲着陆冲击的核心结构部件，区别于主起落架承担主要着陆载荷的定位，前起落架的载荷分配占整机着陆冲击载荷的10%-15%，同时需要兼顾地面滑行时的方向控制功能，其结构可靠性直接关系到飞行器地面操作的安全性。

　　这套前起落架结构在设计时，首先明确了安装边界：与机身前舱承力框的连接点位采用双耳片铰接结构，铰接孔的同轴度公差控制在0.02mm以内，避免安装后出现附加弯矩导致的结构疲劳；整体收放行程匹配前起落架舱的内部净空尺寸，收放过程中与周边航电管线、舱门结构的最小安全间隙预留不小于15mm，防止收放动作中出现结构干涉。结构组成上包含了承力支柱、缓冲器外筒、扭力臂、转弯作动筒连接座、机轮安装轴、收放作动筒铰接点几个核心部分，其中承力支柱采用高强度合金钢锻件加工的变截面结构，靠近机身铰接点的位置截面直径更大，向机轮安装端逐步收窄，在满足纵向、侧向承力要求的前提下尽可能降低结构重量，适配航空部件的减重设计需求。

　　缓冲结构集成在承力支柱内部，采用油液空气混合缓冲原理，设计时针对不同着陆下沉速率匹配了对应的油孔阻尼参数，在正常着陆下沉速率下，缓冲行程可以吸收85%以上的冲击能量，避免冲击载荷直接传递到机身结构引发机身框段的疲劳损伤；扭力臂采用上下分体铰接结构，既可以限制承力支柱内外筒的相对转动，保证机轮的航向定位精度，又不会干涉缓冲过程中的支柱伸缩动作，扭力臂的铰接点处预留了润滑脂加注通道，满足日常维护时的润滑需求，降低铰接位置的磨损速率。

　　转弯功能的实现依托安装在支柱上部的转弯作动筒连接耳片，耳片的位置设计匹配转弯作动筒的行程参数，当飞行员通过脚蹬发出转向指令时，作动筒推动支柱绕自身轴线转动，可实现左右最大65度的转向角度，满足飞行器在机场滑行道转弯、停机位进出的小半径转向需求；机轮安装轴的尺寸匹配对应规格的航空轮胎、刹车组件安装接口，轴端的锁紧结构采用开槽螺母配合开口销的防松设计，避免地面滑跑过程中出现螺母松脱的风险。

　　在实际工程应用场景中，这类前起落架结构除了常规起降场景的载荷承受需求，还需要考虑地面牵引、停机系留、应急硬着陆等极端工况下的结构强度：牵引工况下，牵引杆连接位置可以承受最大2倍机身前部重量的水平牵引力，不会出现结构塑性变形；系留工况下，起落架上预留的系留挂点可以满足大风天气下的机身固定需求，系留载荷通过挂点直接传递到承力支柱，不会损伤缓冲结构内部的密封组件；应急硬着陆工况下，结构的破坏阈值设定为2.5倍额定着陆载荷，在超出正常着陆载荷的情况下优先通过预设的结构变形吸能，避免冲击直接传递到座舱区域。

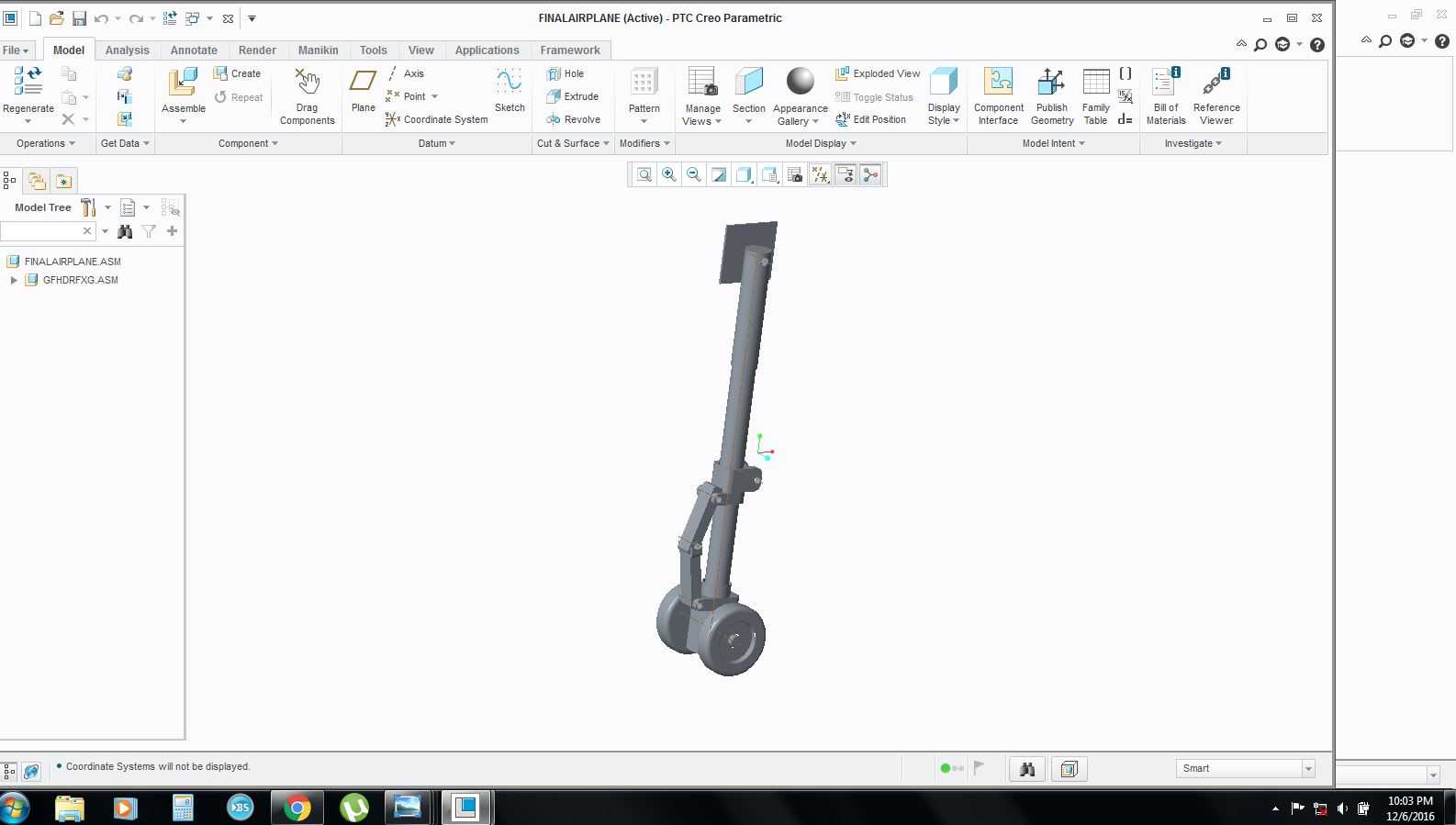

　　建模过程中对所有配合面的尺寸公差、安装间隙都做了参数化设定，不同结构段的圆角过渡、应力集中位置的加强筋结构都按照实际航空结构的设计规范做了还原，既可以用于航空机械相关的结构教学演示，也可以作为飞行器起落架方案设计阶段的结构参考，帮助设计人员快速完成安装边界校验、收放轨迹仿真、载荷路径梳理等前期设计工作，减少方案阶段的重复建模工作量。
