工业生产用带式输送结构比例模型

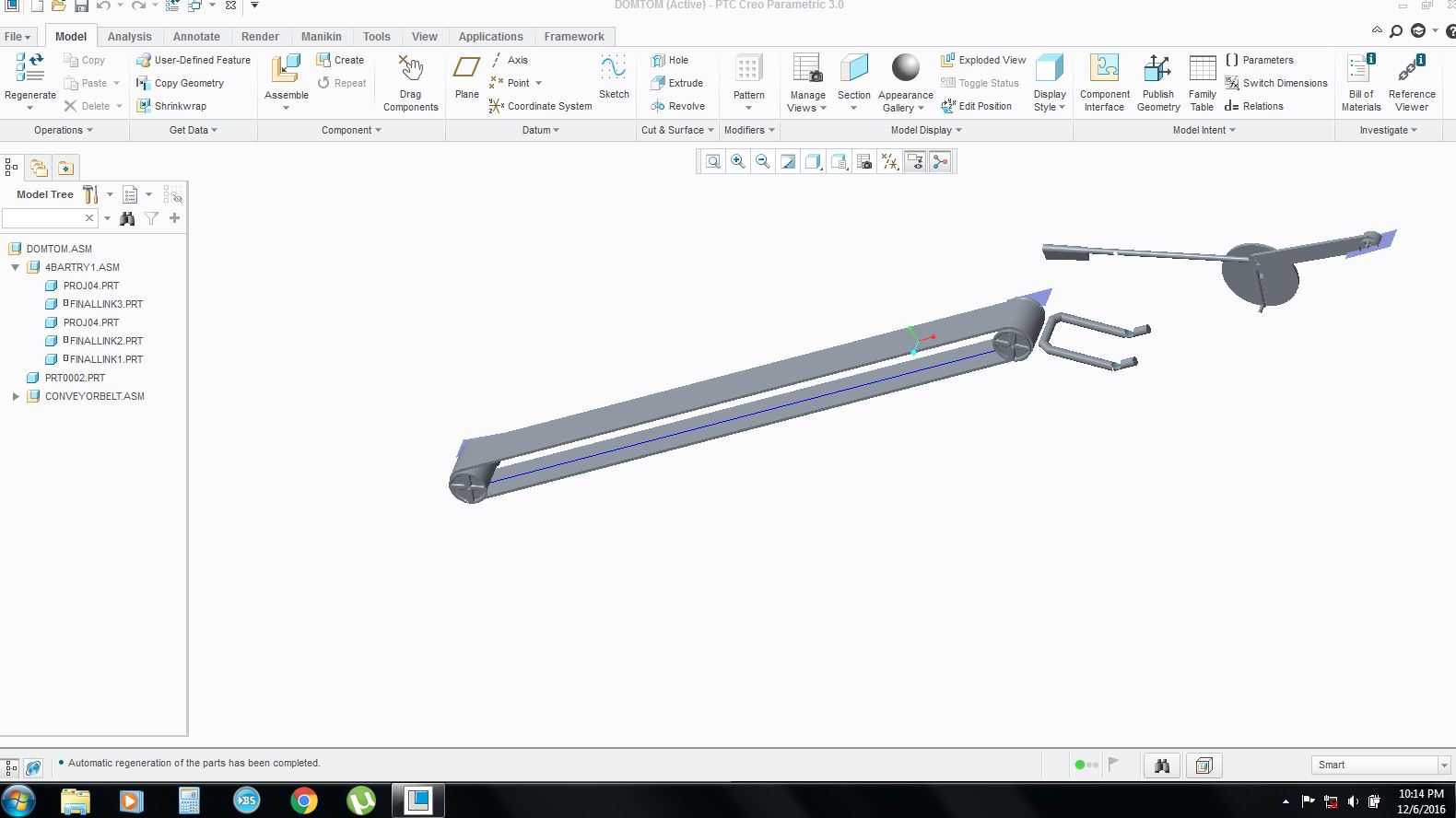

　　在离散制造与流程工业的各类生产场景中，带式输送结构是衔接上下游工序、实现物料空间转移的核心通用装备，从电子组装线的小件流转、食品加工的原料输送，到重工行业的散料转运、装配线的工件工位传递，都能见到这类结构的身影。本次完成的比例模型，完整还原了平皮带输送结构的核心组成逻辑，没有做过度的外观装饰，所有结构特征都围绕实际运行的功能需求搭建，方便结构设计从业者参考其布局逻辑，也可作为非标设备方案初期的布局占位模型使用。

　　从实际功能落地的角度看，这类平皮带输送结构的核心作用是依靠皮带与驱动辊之间的摩擦力，带动放置在皮带面上的物料沿设定方向匀速移动，相比滚筒输送、链板输送结构，平皮带输送的工作面更平整，运行噪音更低，对输送件的表面损伤更小，适合输送表面易刮花、重量较轻的工件，也可搭配光电、接近类检测元件实现物料到位检测、计数、分拣等拓展功能，在中小型自动化生产线的工位衔接环节应用占比极高。模型搭建过程中，优先梳理了输送结构的核心受力路径：驱动端的动力经主动辊传递给皮带，皮带带动从动辊同步转动，两侧的张紧结构用于抵消皮带长期运行产生的蠕变伸长，避免皮带打滑、跑偏问题，支撑托板布置在皮带工作面下方，用于承载输送物料的重量，避免皮带受载后出现过大下挠影响输送平稳性。

　　设计思路上没有采用复杂的一体化机架结构，而是采用分模块的搭建逻辑，将驱动模块、从动张紧模块、机架支撑模块、皮带工作面模块拆分设计，每个模块的安装接口都做了标准化的对齐处理，方便后续根据实际输送长度、宽度需求做参数化调整。比如驱动模块预留了不同规格动力元件的安装位，既可以适配调速电机搭配减速箱的常规驱动方案，也可替换为电动滚筒的集成驱动方案，适配不同安装空间、输送速度的需求；从动端的张紧结构采用两侧同步调节的螺杆张紧形式，调节行程预留了皮带总长度百分之三的调整量，能够覆盖皮带正常使用周期内的伸长量，调节时只需同步旋转两侧的调节螺杆即可带动从动辊轴平移，保证辊轴与皮带运行方向始终垂直，从结构上降低皮带跑偏的概率。

　　外形尺寸与安装边界方面，该比例模型按照实际常用的小型输送工位1:1等比例缩放还原，常规使用状态下设备宽度方向的最大外轮廓不超过两侧机架外侧五十毫米，长度方向可根据实际需求拼接延长，高度方向的支撑腿预留了脚杯安装位，可通过调节脚杯实现五十毫米范围内的高度调整，适配不同高度的上下游设备对接需求。安装时需要注意，设备的水平度偏差需控制在千分之二以内，避免皮带因机架倾斜出现单侧受力跑偏的问题；主动辊、从动辊的安装平行度偏差需控制在0.1毫米每米范围内，保证皮带运行时两侧线速度一致；皮带张紧力调整到用手指按压皮带中部下沉量为皮带宽度百分之二左右即可，过紧会加剧辊轴轴承磨损、增加动力负载，过松则容易出现打滑、物料输送停滞的问题。

　　从结构细节来看，模型还原了皮带接头的对接形式，采用齿形热压接头的设计，相比金属扣接头，热压接头的表面平整度更高，运行时不会产生接头撞击辊轴的异响，也不会刮蹭输送工件的表面，适合对输送平稳性要求较高的场景。两侧的挡边结构采用可拆式设计，通过螺栓固定在机架侧边，可根据输送物料的尺寸选择是否安装，避免输送小件物料时从皮带侧边掉落；机架底部预留了传感器安装槽，可沿输送方向任意位置固定检测元件，无需额外焊接安装支架，减少现场安装的加工工作量。

　　在实际选型参考时，这类输送结构的输送速度通常可在每分钟十米到六十米范围内调节，单段输送长度不超过十米时无需额外增加中间支撑托辊，单段承载能力根据皮带宽度、材质不同，可承载每米五公斤到五十公斤的物料，适合输送各类盒装、袋装、小型结构件物料。模型中所有转动部位都预留了轴承安装位，采用标准深沟球轴承支撑辊轴转动，转动阻力小，维护时只需定期补充润滑脂即可，易损件只有皮带本身，更换时只需松开从动端张紧结构，套入新皮带后重新调整张紧力即可完成更换，日常维护成本极低。
