小型轮式滑移装载机整机结构设计

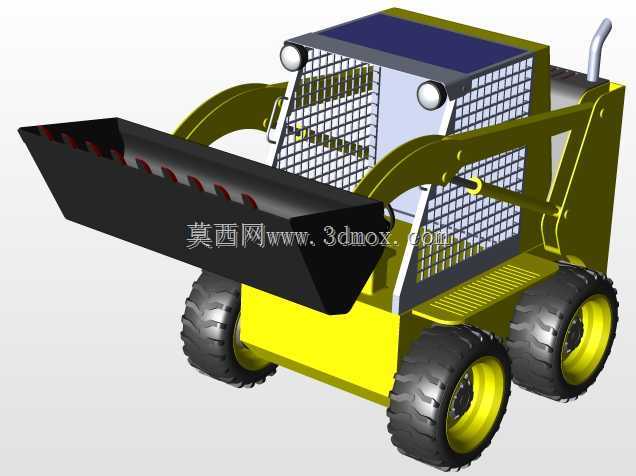

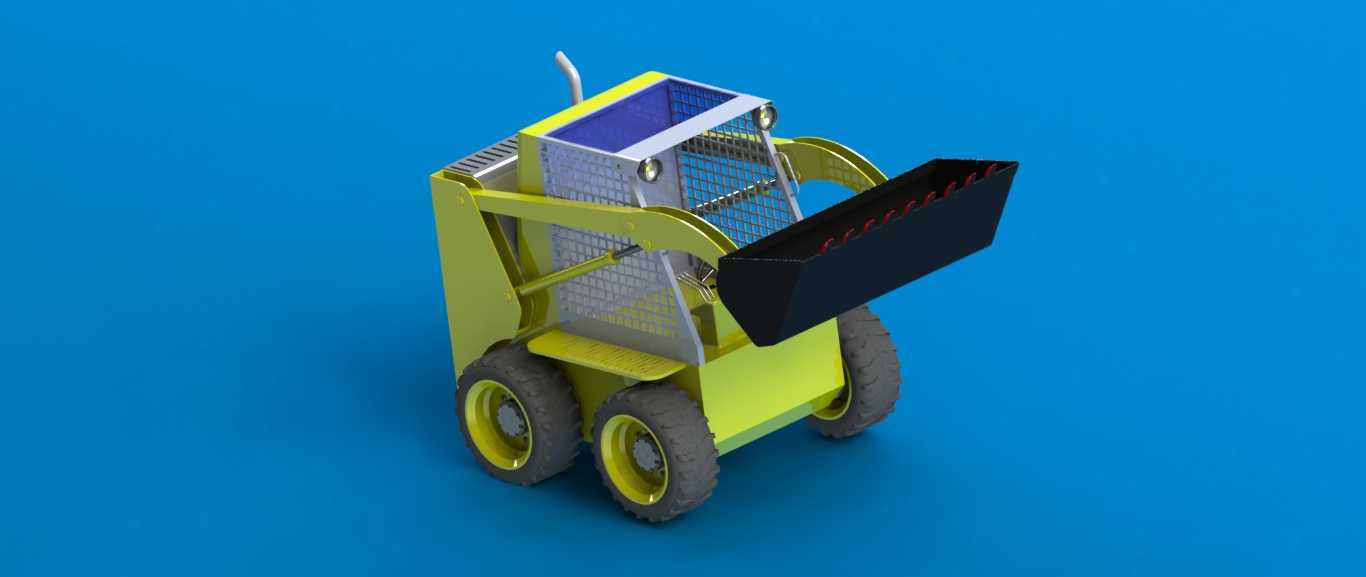

这款轮式滑移转向装载设备，核心适配狭窄作业空间内的物料转运、场地清整作业，在市政巷道维护、厂区车间内部物料倒运、小型土石方工程、园林景观施工场景中应用广泛，凭借原地转向的特性，可在常规装载机无法进入的局促区域完成铲装、搬运、卸料作业，更换属具后还可完成破碎、清扫、抓举等多类作业任务。整机采用轮式滑移底盘布局，四轮独立驱动配合两侧车轮差速实现转向，无需传统转向桥结构，大幅压缩整机转弯半径，可实现零半径原地回转，适配宽度仅略大于机身的狭窄通道作业需求。设计阶段优先考虑紧凑性与作业稳定性的平衡，整机宽度控制在1.2米级，长度不含属具控制在2米区间内，机身顶部最高点高度不超过1.9米，可顺利进入常规厂房门洞、地下车库、老旧小区巷道等受限空间，安装边界适配绝大多数小型作业场景的通行要求。工作装置采用前置举升臂结构，铲斗铰接在举升臂前端，举升臂采用双侧箱型梁焊接结构，保证重载作业时的结构刚度，避免举升偏载时出现臂架变形；铲斗斗刃采用耐磨钢材质，斗容适配小型作业的单次装载量，避免过大斗容导致整机倾翻，举升行程设计满足常规货运车辆栏板高度的卸料需求，卸料角度可保证粘性物料顺利卸出，无残留堆积。驾驶室采用开放式防护结构，前置防护格栅避免作业时物料飞溅伤及操作人员，格栅间距兼顾防护性能与操作视野，操作人员可清晰观察铲斗刃口与作业面的相对位置，操作踏板与操纵杆的布局符合人机工程要求，长时间作业不易产生操作疲劳。动力舱布置在机身尾部，与前部工作装置形成重量平衡，作业时可抵消部分铲装载荷的前倾力矩，提升整机满载时的纵向稳定性，动力输出通过传动系统直接传递至四个行走轮，传动路径短，传动效率高，可输出足够的轮上扭矩应对坑洼、泥泞场地的行走需求。液压系统采用集中阀组布局，举升、收斗动作的液压管路沿臂架内侧布置，避免作业时管路被物料剐蹭破损，液压油箱与散热模块布置在机身侧部，兼顾散热效率与维护便利性，日常保养时可直接打开侧部护板完成滤芯更换、油液检查等操作。整机外形采用流线型护板覆盖，既避免作业时尘土进入机身内部构件，也可减少狭窄空间通行时的剐蹭凸起，轮胎采用深花纹工程轮胎，胎面耐磨性能适配工地硬质路面、碎石路面的行走需求，轮辋采用高强度钢制结构，承受冲击载荷时不易出现变形开裂。
