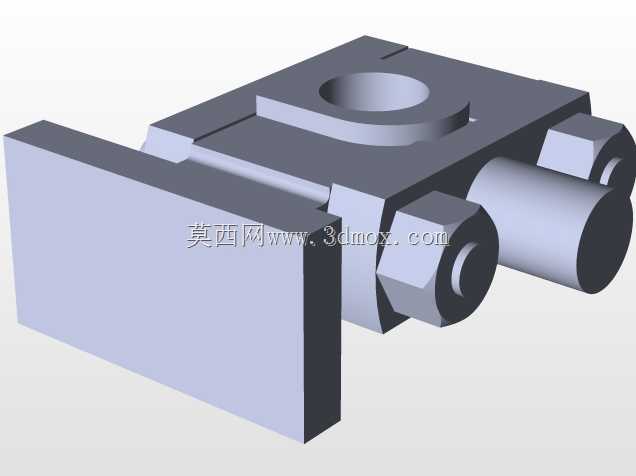

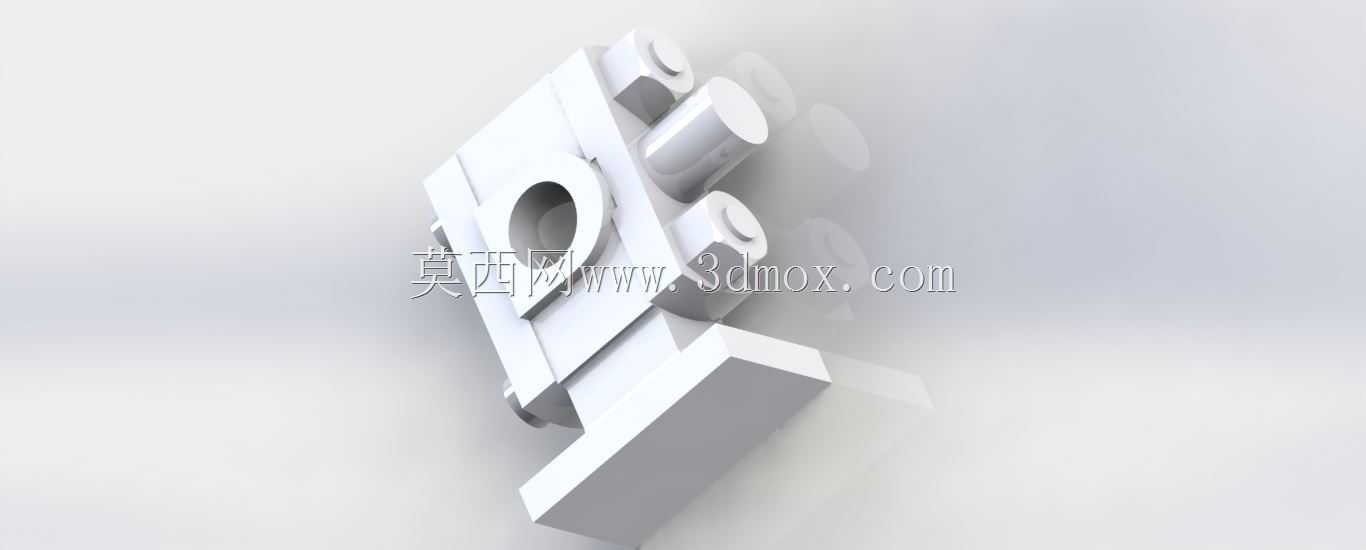

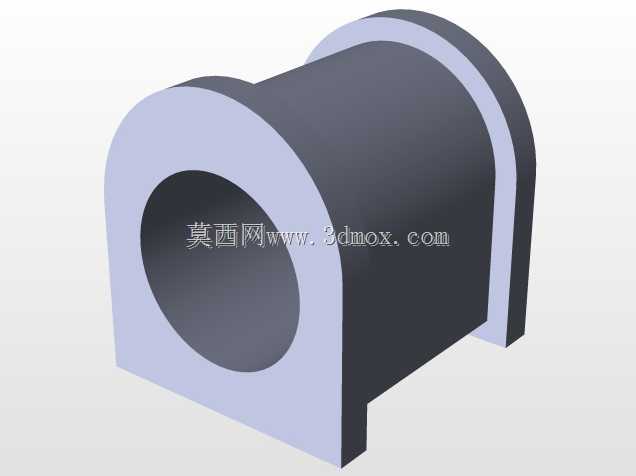

带断裂环结构十字头组件

在往复式动力机械的传动链路里，十字头是衔接侧向受力部件与直线做功部件的核心中间构件，这款带断裂环结构的十字头组件，主要适配中小功率的往复泵、中小型活塞式压缩机以及部分老式蒸汽往复设备的传动端，用来把曲柄连杆机构输出的摆动力转化为活塞杆端的纯直线往复运动，从根源上消除连杆摆动带来的侧向力对活塞杆密封件、活塞环的偏磨损耗。

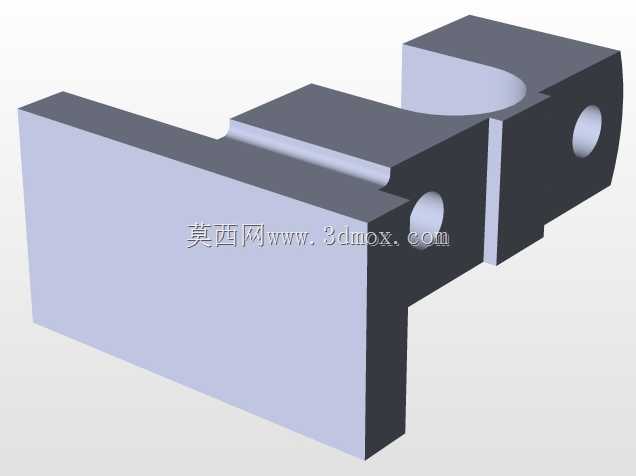

从实际安装边界来看，组件底部的燕尾式滑导结构是核心安装基准，加工时需要严格保证滑导面与中心活塞杆安装孔的平行度公差控制在0.02mm/100mm以内，滑导的配合间隙需要根据设备运行转速调整，转速低于300rpm的工况下间隙取0.08-0.12mm，高转速工况下可适当放大到0.15mm避免热胀卡滞。组件上部对称分布的圆柱凸台是连杆小端的连接销座，两个销座的同轴度公差需要控制在0.015mm以内，避免连接销装配后出现别劲，加剧运转过程中的磨损。

设计上特意设置的断裂环结构，是针对过载保护做的特殊优化，当设备运行过程中出现液击、异物卡入活塞腔这类极端过载工况时，断裂环位置会优先发生应力断裂，切断动力传递路径，避免活塞杆、连杆、曲轴这类核心受力部件出现变形甚至断裂，大幅降低设备故障后的维修成本，更换断裂环的成本仅为更换核心传动部件的几十分之一，还能大幅缩短故障停机的维修时长。

建模过程中需要重点关注几个配合面的工艺性：滑导面需要预留0.3-0.5mm的淬火处理层厚度，表面硬度要达到HRC45-50才能满足长期滑动摩擦的耐磨要求；销座内孔需要设计润滑油道的引出结构，保证连接销在运转过程中能得到持续的润滑，避免干磨烧蚀；断裂环位置的截面尺寸需要经过扭矩校核，既要保证额定工况下的结构强度足够，又要保证过载时能在设计阈值处精准断裂，不会出现提前失效或者过载不断的情况。组件侧面的圆形通孔是润滑油的注油通道，安装时需要对接机身的润滑油路，保证滑导面与十字头滑履之间能形成稳定的油膜，降低滑动摩擦阻力。
