甘蔗糖厂压榨辊组传动结构设计

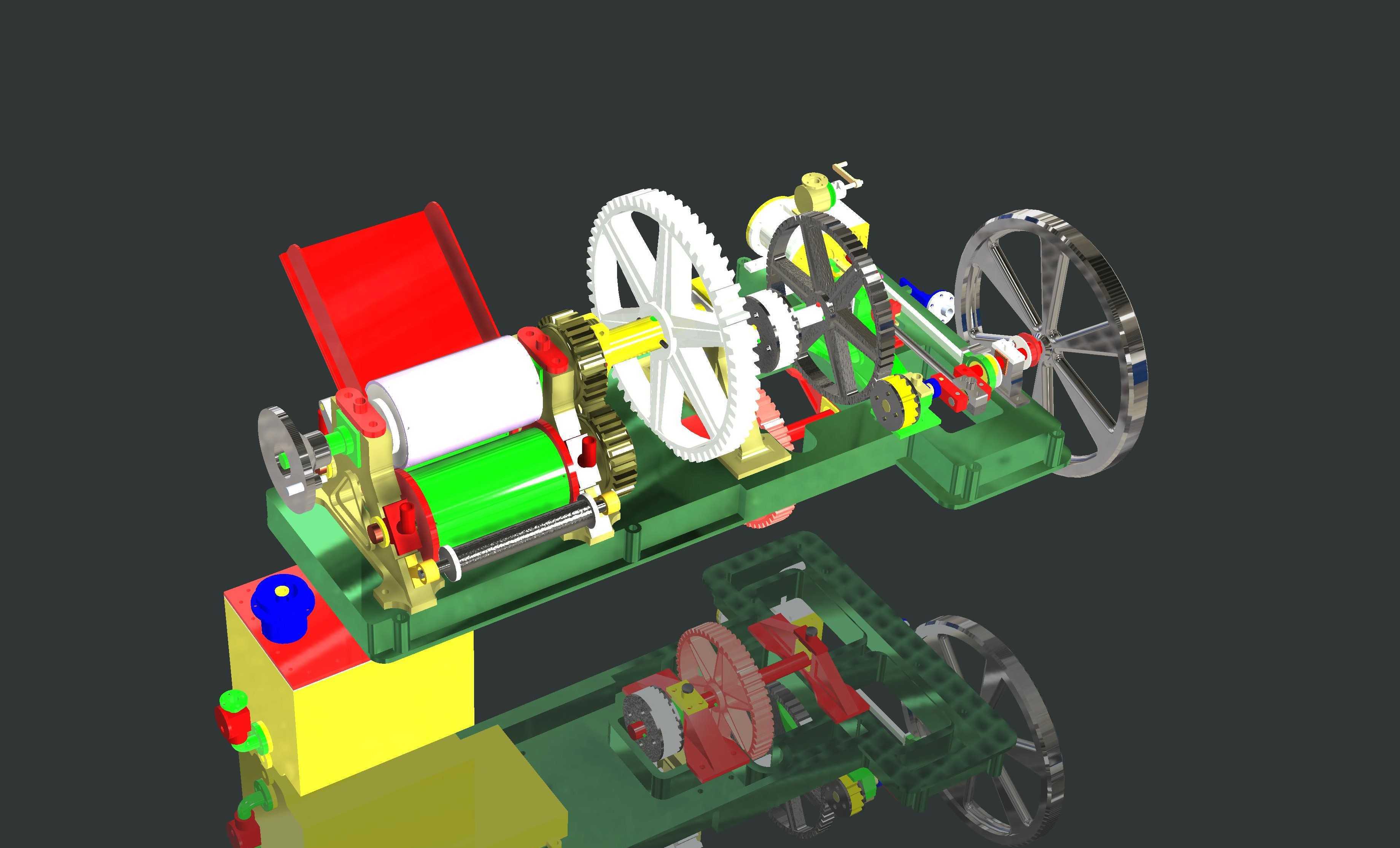

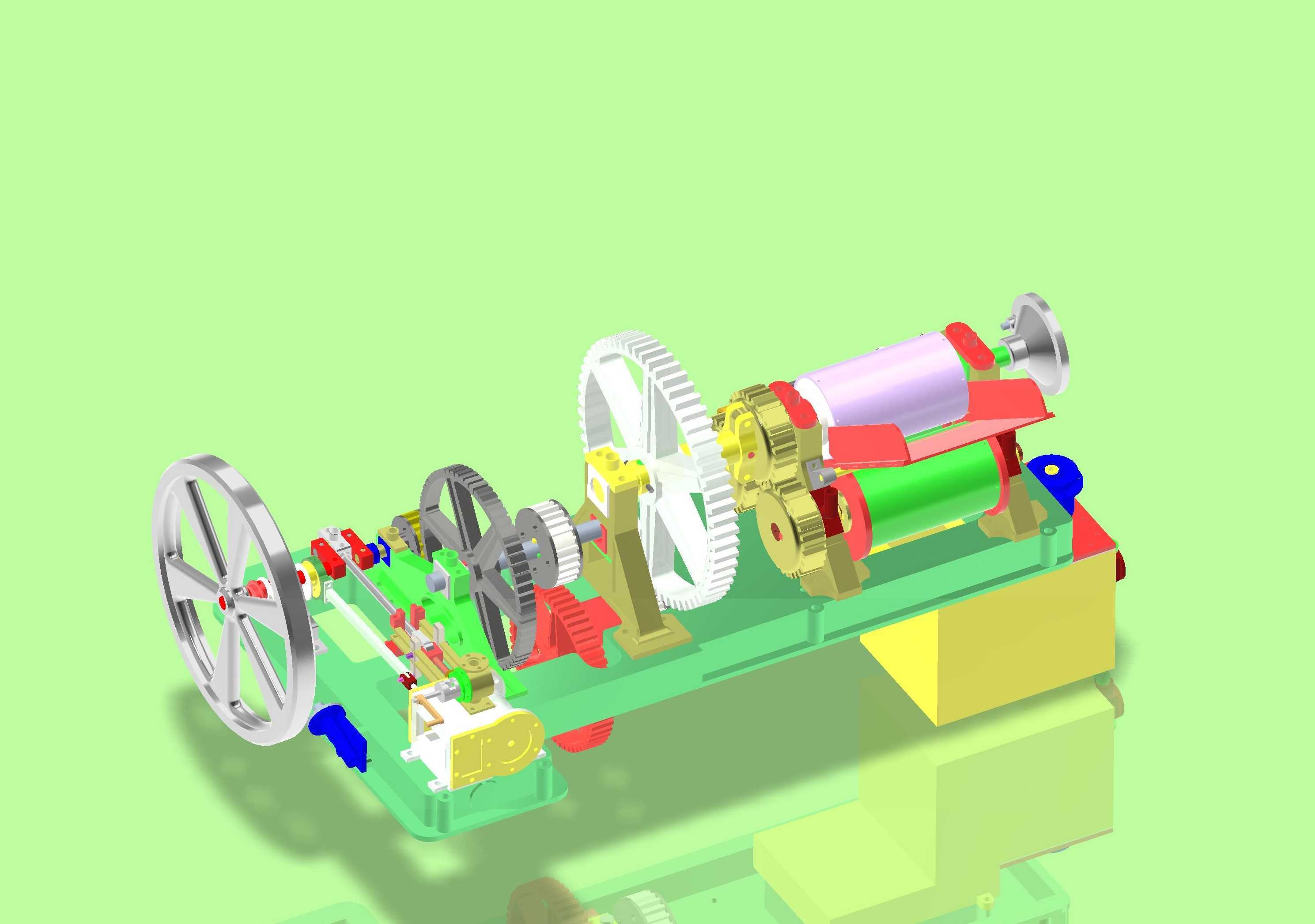

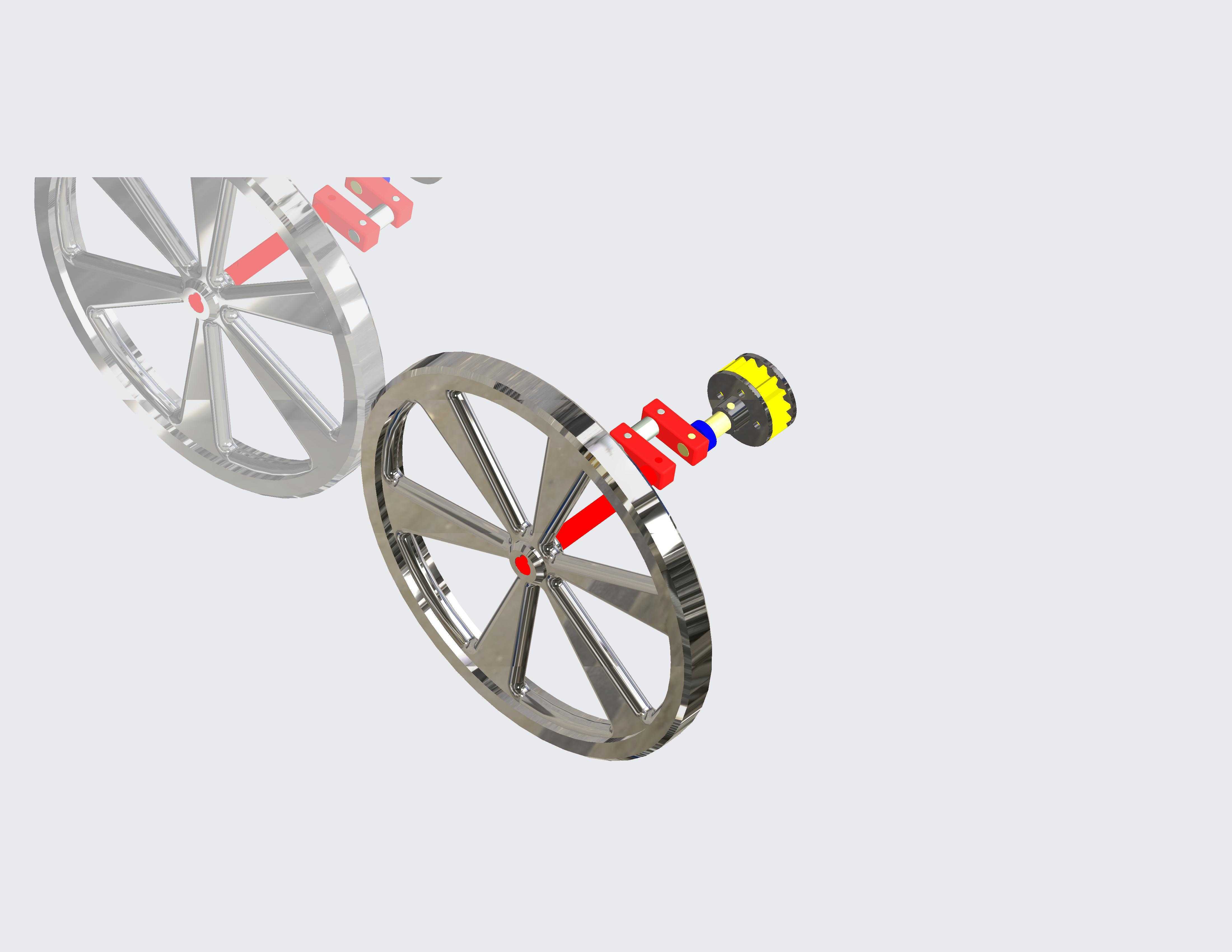

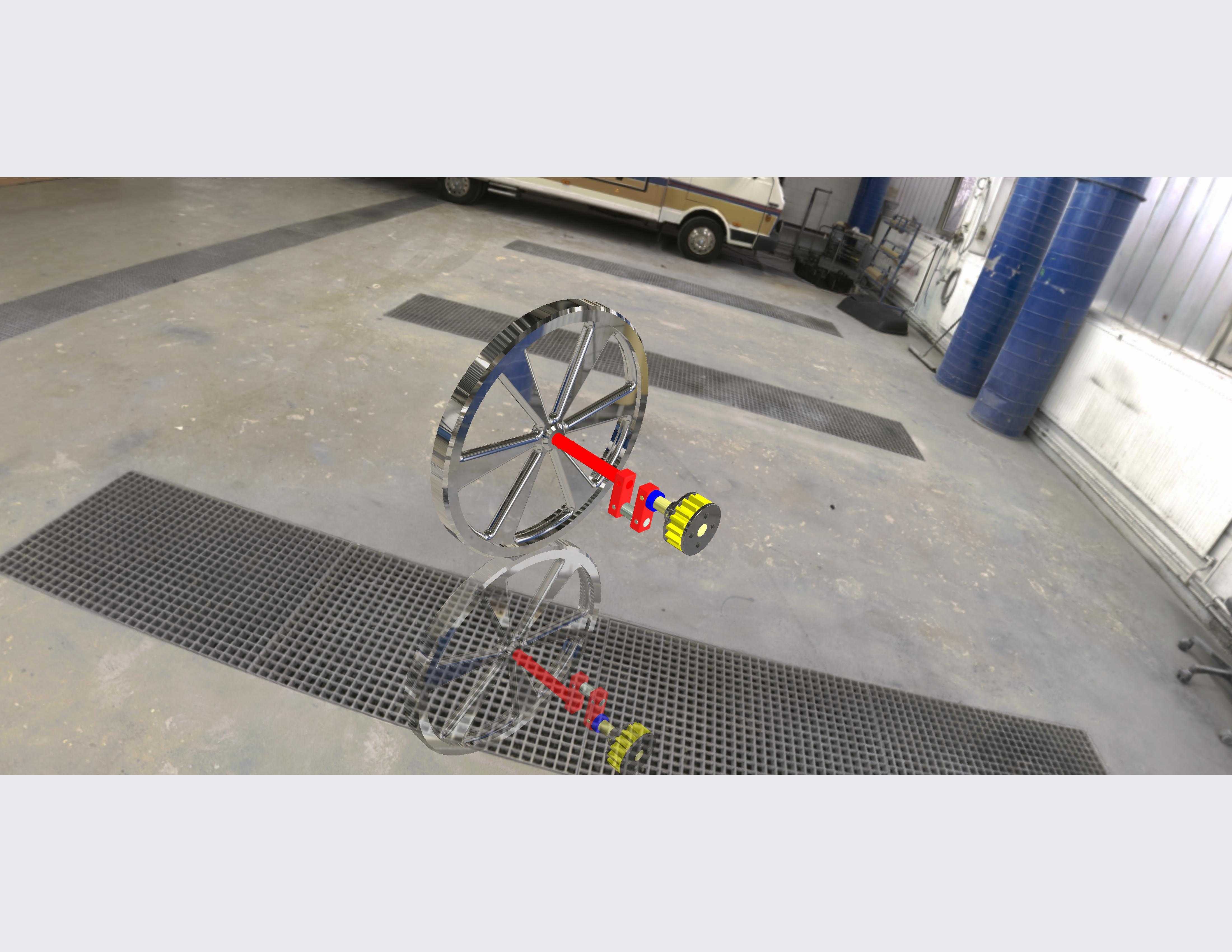

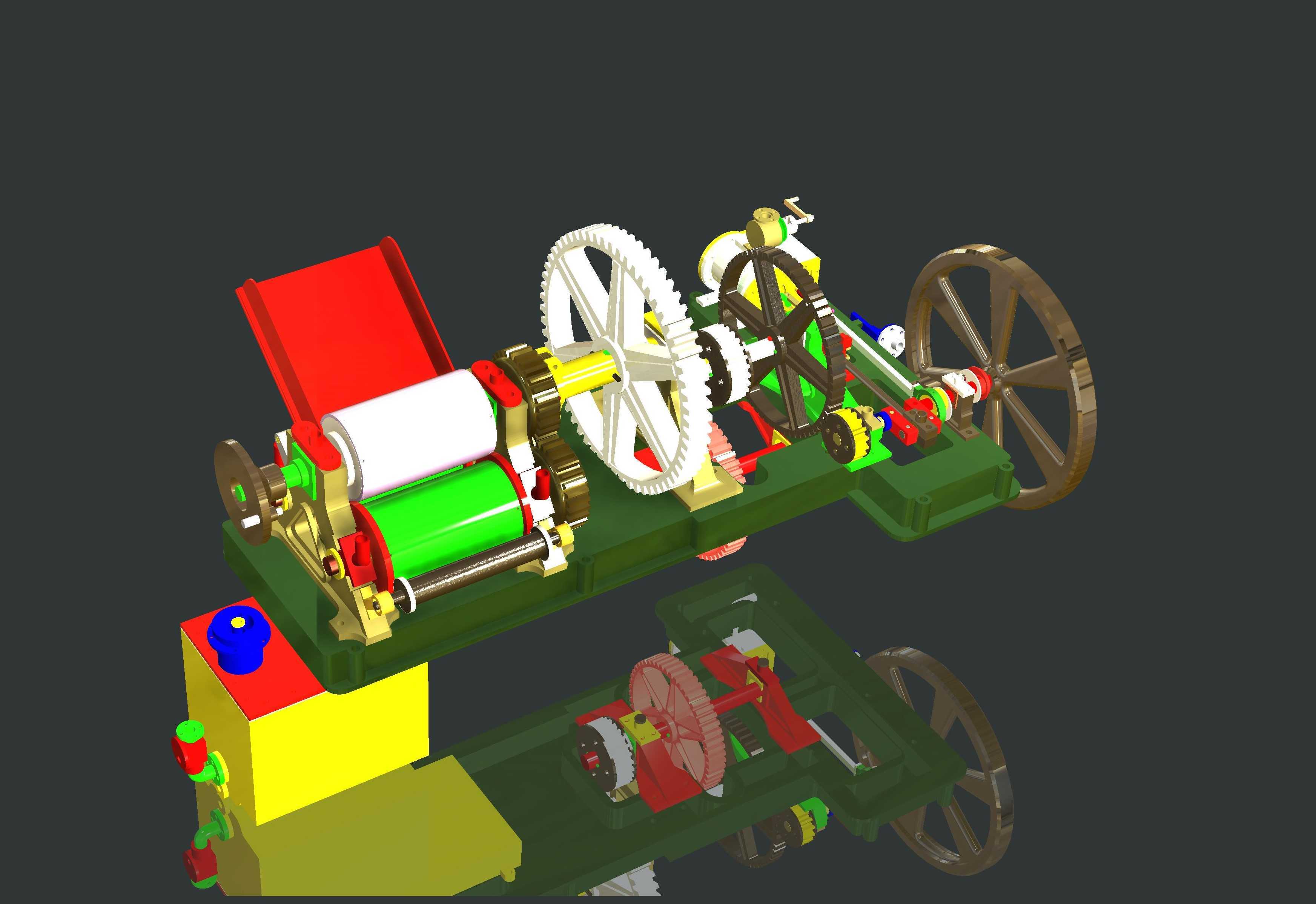

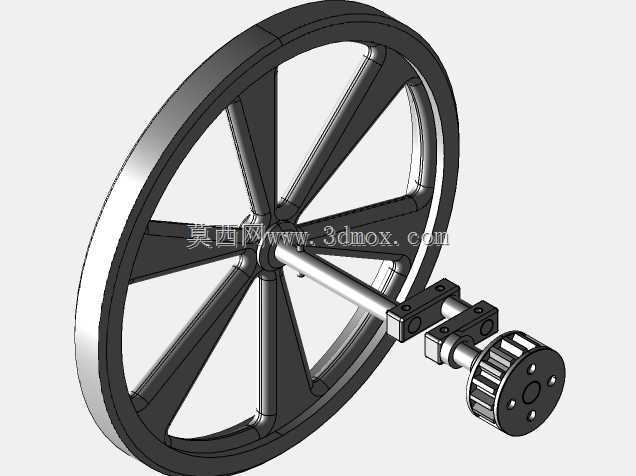

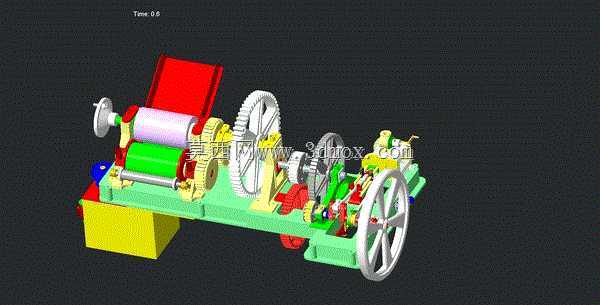

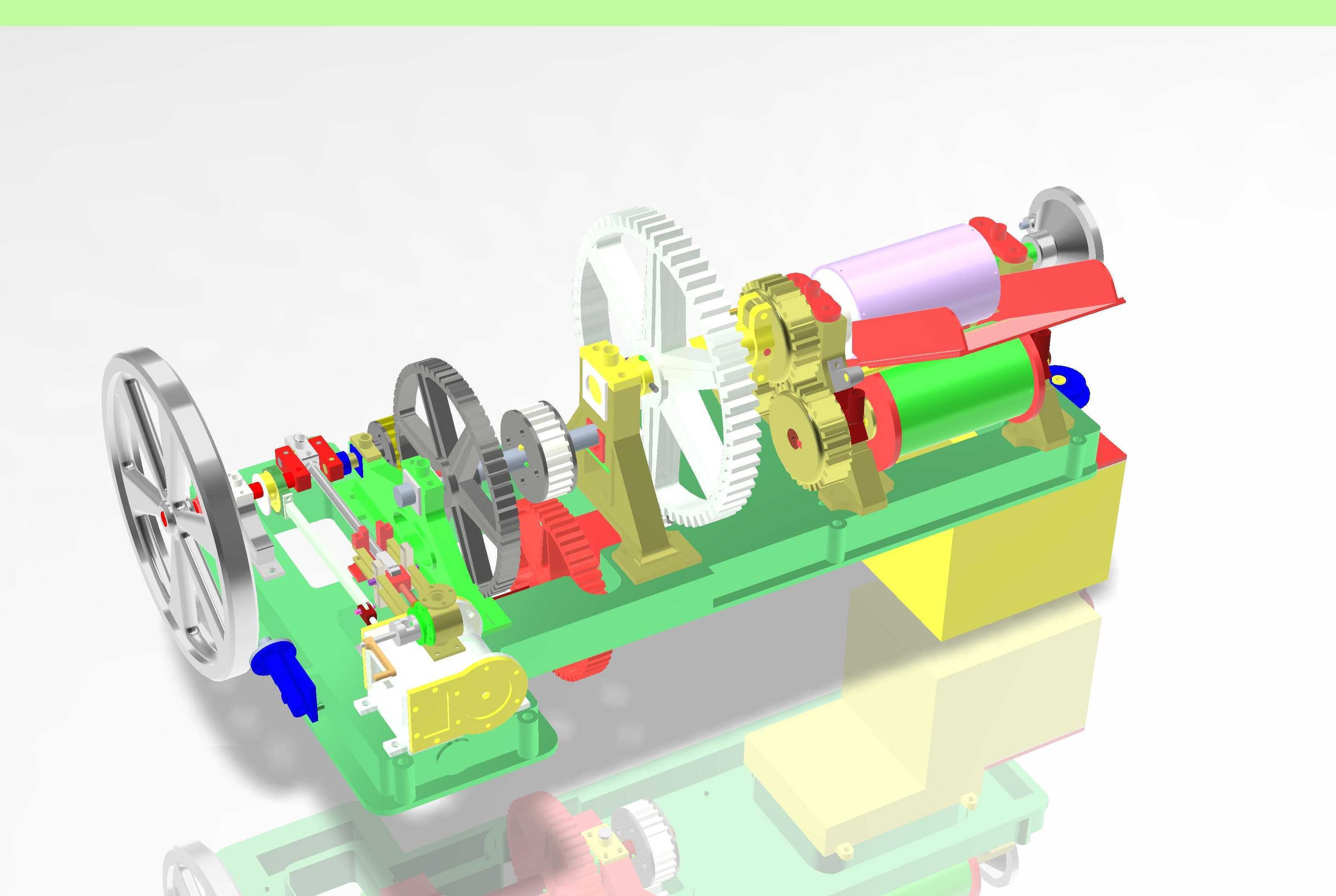

这套结构针对甘蔗糖厂压榨工段的连续作业需求设计，核心作用是对预处理后的甘蔗料进行多阶挤压，提取蔗汁完成制糖工序的前段固液分离。从现场安装边界来看，整套机构沿水平机架排布，进料端设置倾斜导料槽承接破碎后的蔗料，导料槽倾角匹配蔗料自然滑落角度，避免卡料堵料；出料端预留蔗渣输送衔接位，可直接对接后续蔗渣输送设备，整体机架底部预留地脚安装孔位，适配糖厂压榨车间常规混凝土基础的安装间距，无需额外改造基础即可完成就位。传动系统采用大模数齿轮组搭配带轮减速的组合方案，输入端的大直径手轮结构兼顾调试盘车与过载辅助施力的作用，日常生产中可通过动力端驱动齿轮组，将动力逐级传递至各压榨辊，多组压榨辊采用错位排布设计，相邻辊组的线速度差可对蔗料形成渐进式挤压，避免单次压榨压力过大导致蔗料打滑、压榨不充分的问题。辊组表面做防滑齿形处理，增大与蔗料的摩擦力，保证进料顺畅不反料；每一组压榨辊的轴承座都预留间隙调整结构，可根据不同批次甘蔗的纤维特性、蔗料破碎度调整辊间间隙，平衡出汁率与设备运行负荷。设计过程中优先考虑糖厂高湿、高负荷的连续作业工况，传动齿轮均采用开式齿轮防护结构，既方便日常巡检注油维护，又能避免蔗屑掉入齿面造成异常磨损；机架采用型钢焊接框架结构，受力部位做加强筋处理，抵消压榨过程中产生的径向挤压力，避免长期运行出现机架变形。接汁盘设置在压榨辊组正下方，盘体带倾斜导液角度，可将榨出的蔗汁快速导流至集汁槽，避免汁液积留滋生杂菌影响糖品质量；设备侧边的传动护罩预留观察口，可在不停机状态下观察齿轮啮合状态，日常维护时可快速拆卸护罩完成齿面清洁、润滑脂补充等操作。整套结构的动力输入位可适配糖厂现有统一驱动的传动轴系，也可单独配置驱动电机独立运行，适配不同规模糖厂的生产线布局需求，辊组的压榨压力可通过轴承座的压紧弹簧进行微调，在保证出汁率的同时避免过度压榨导致蔗渣过碎，影响后续蔗渣回收利用的工序效率。
