F1方程式赛车仿真流体分析三维设计

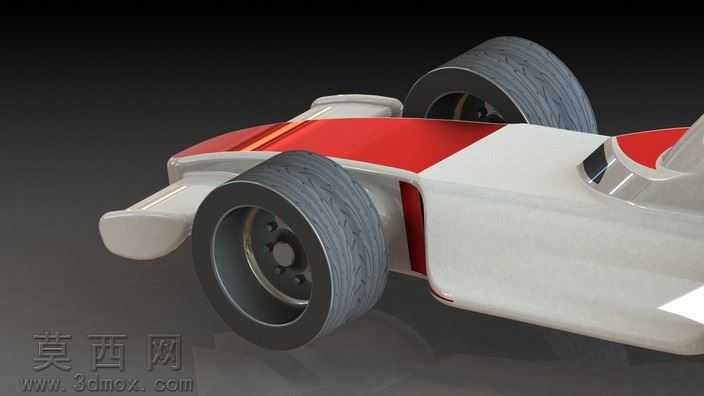

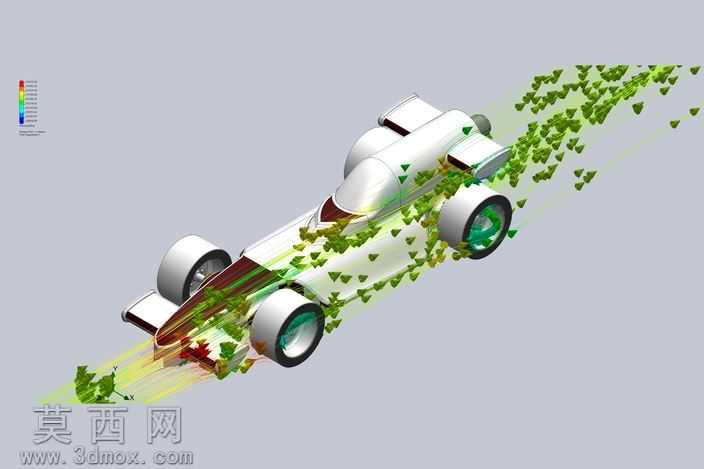

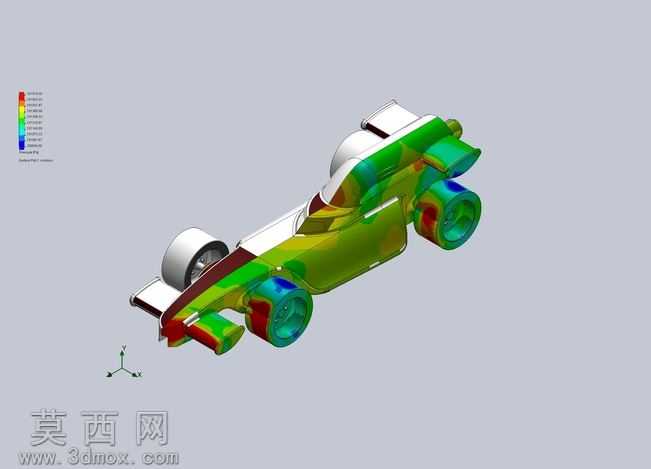

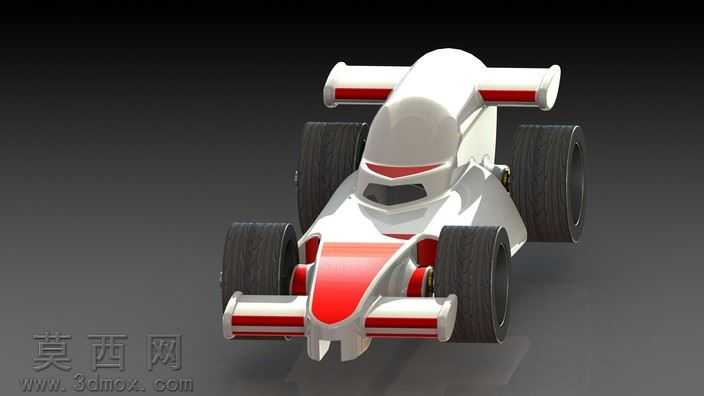

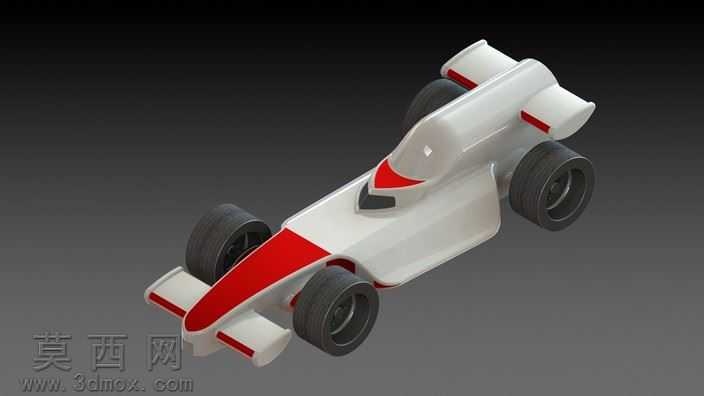

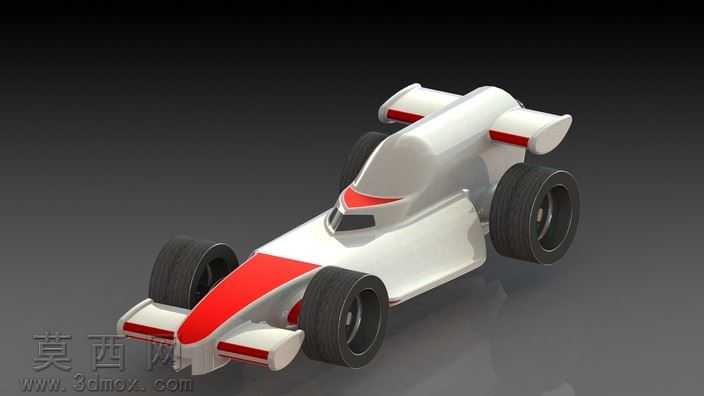

本作品为F1方程式赛车的三维建模与流体仿真分析成果，建模阶段依托三维设计软件完成整车1:1比例的结构还原，从赛车前翼的多层导流片结构开始，逐一搭建鼻锥、单体壳驾驶舱、侧箱散热结构、尾翼多层翼片、前后轮轮毂及轮胎、尾部扩散器等核心部件，建模过程中严格遵循F1赛车的空气动力学设计逻辑，对前翼的气流引导曲面、侧箱的收腰导流轮廓、尾翼的攻角曲面都做了连续顺滑的曲率处理，保证曲面间无破面、无几何干涉，各部件的装配层级清晰，可单独拆解查看独立结构。完成基础建模后，对整车模型进行流体仿真前的几何清理，删除不影响流场计算的细小倒角、冗余线段，对轮胎与地面的接触区域、尾翼翼片间隙、前翼导流片缝隙等流场变化剧烈的区域做局部网格加密，保证仿真计算的精度。仿真阶段通过赋予车身壳体、轮胎、翼片等不同部件对应的材质属性，设置高速行驶状态下的来流参数，完成整车外部流场的计算，最终通过云图可视化呈现车身不同区域的压力分布、流速变化情况，图中展示的彩色云图即为仿真结果的渲染呈现，不同色彩对应不同的压力数值区间，可直观看到前翼、侧箱、尾翼、扩散器等空气动力学套件的气流作用效果，能够为赛车空气动力学套件的优化调整提供直观的数据参考。整个建模与仿真流程兼顾了外观结构的还原度与流体计算的准确性，曲面建模阶段保证了整车外观的流畅度，仿真设置阶段贴合赛车实际竞速场景的工况参数，最终呈现的成果既可以作为赛车结构设计的参考样例，也可用于空气动力学相关的教学演示场景，帮助理解竞速类车辆空气动力学设计的核心逻辑与气流作用规律。
