固定翼桁架结构无人飞行器结构设计

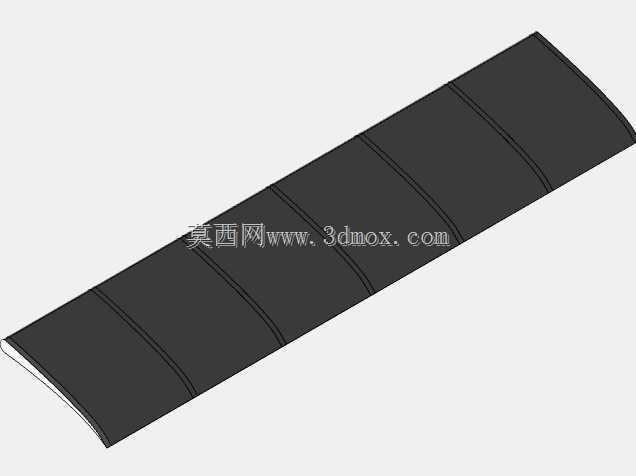

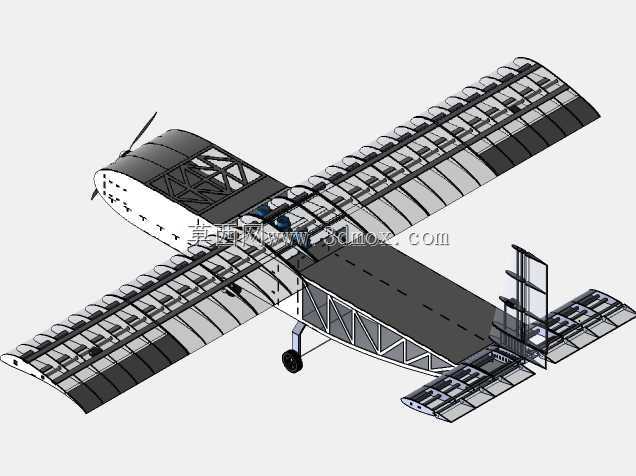

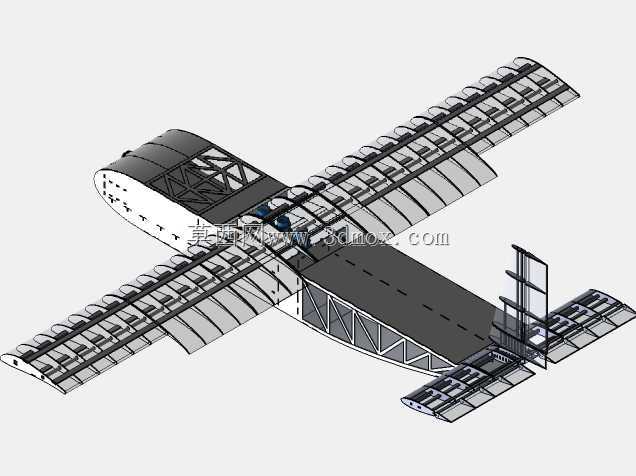

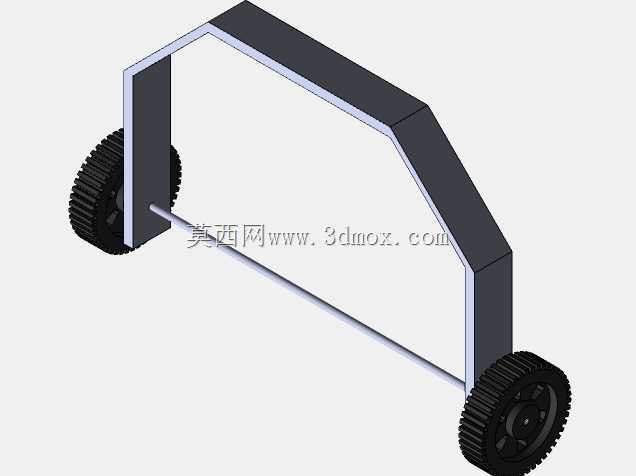

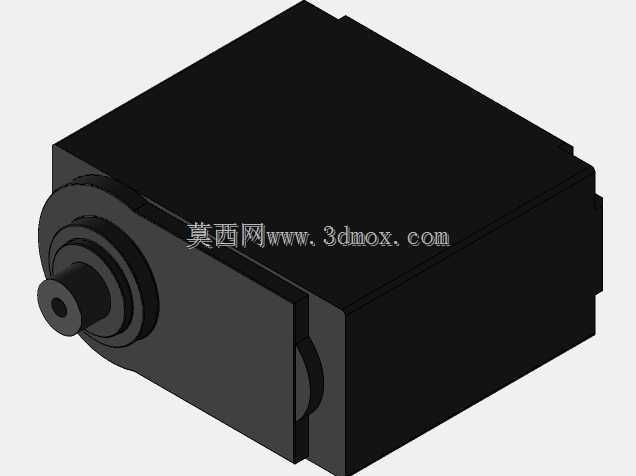

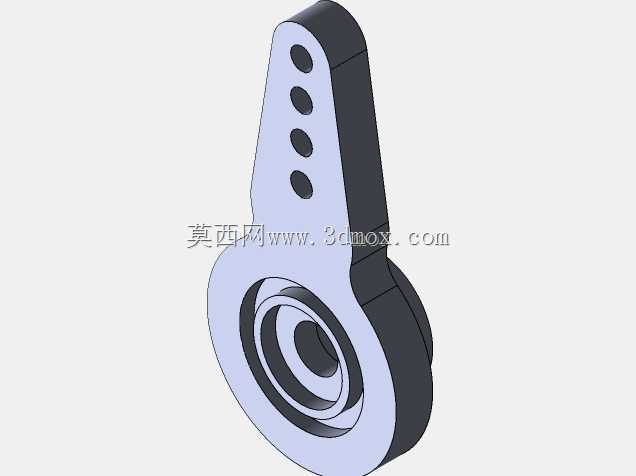

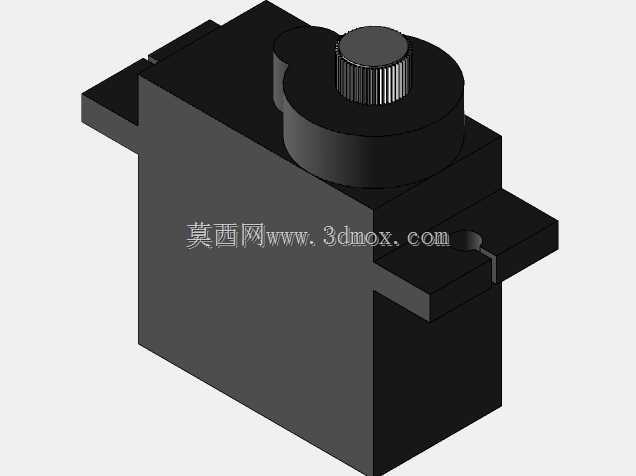

该固定翼无人飞行器采用桁架式承力结构设计，核心应用场景覆盖低空航测、农林植保作业、小载荷应急物资投送等民用领域，也可作为航空院校开展飞行器结构力学、气动布局教学的验证载体。从结构设计逻辑来看，整体采用上单翼常规布局，机翼与机身的连接节点沿翼展方向等距布置，每侧机翼设置多组肋板与纵梁组合的承力框架，蒙皮采用分段式贴合设计，既保证机翼翼型的气动外形精度，又能降低整体结构自重，提升有效载荷占比。机身主承力框架采用三角形桁架排布，这种结构形式能在同等材料用量下获得更高的抗弯、抗扭刚度，可承受飞行过程中机动动作产生的交变载荷，避免机身结构出现共振形变。尾翼部分采用常规平尾加垂尾的布局，垂尾内部设置导向滑轨结构，可适配不同规格的舵机安装，平尾与机身的连接位置预留了调节余量，可根据实际飞行测试的气动表现微调安装角，优化整机俯仰操纵的灵敏度。动力系统布置于机头位置，采用前置螺旋桨拉动式布局，螺旋桨与电机的安装座设置了减震缓冲结构，可降低动力运转产生的振动向机身传递，避免振动影响机载传感器的测量精度。起落架采用后三点式布局，主起落架设置于机身重心靠前位置，采用弹性支撑结构，可吸收降落过程中的冲击载荷，尾轮设置于垂尾下方，与方向舵联动实现地面滑行阶段的转向控制。整机的安装边界设计充分考虑了零部件的装配工艺性，所有结构连接节点均预留标准紧固件的安装操作空间，机翼与机身的对接采用快拆式结构设计，无需复杂工具即可完成机翼的拆装，方便设备的运输与现场转场作业。从结构细节来看，机翼后缘沿全翼展布置分段式操纵面，每个操纵面的舵机安装位均做了局部加强处理，可承受舵面偏转过程中产生的气动载荷，机身中部预留了设备舱安装空间，可根据不同作业需求搭载航测相机、植保喷洒模块或者应急物资挂载装置，设备舱的盖板采用快开式设计，方便机载设备的快速更换与调试。结构设计过程中充分考虑了不同飞行工况下的载荷分布，机翼根部的承力结构做了局部加厚处理，对应大过载机动时机翼根部的应力集中区域，机身各段桁架的杆件截面尺寸根据受力大小做了差异化设计，非主要承力区域采用更小截面的杆件，进一步控制整机自重。
