S1223翼型倒H尾遥控航模结构设计

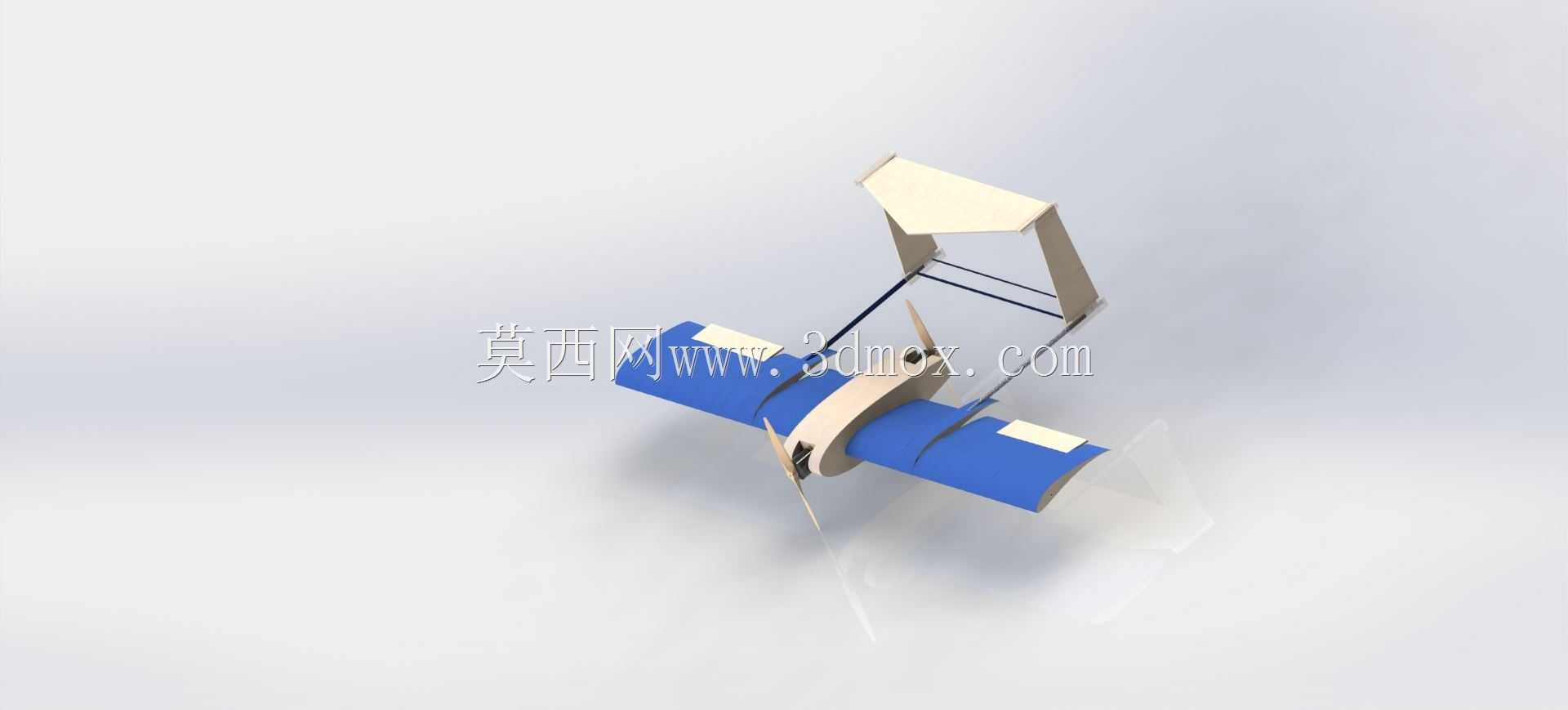

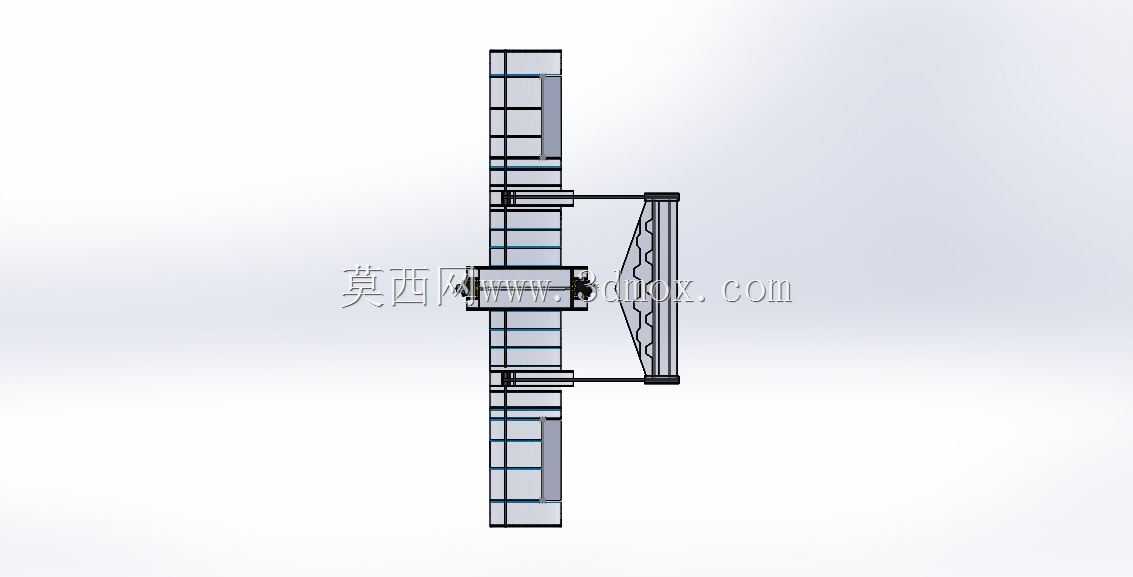

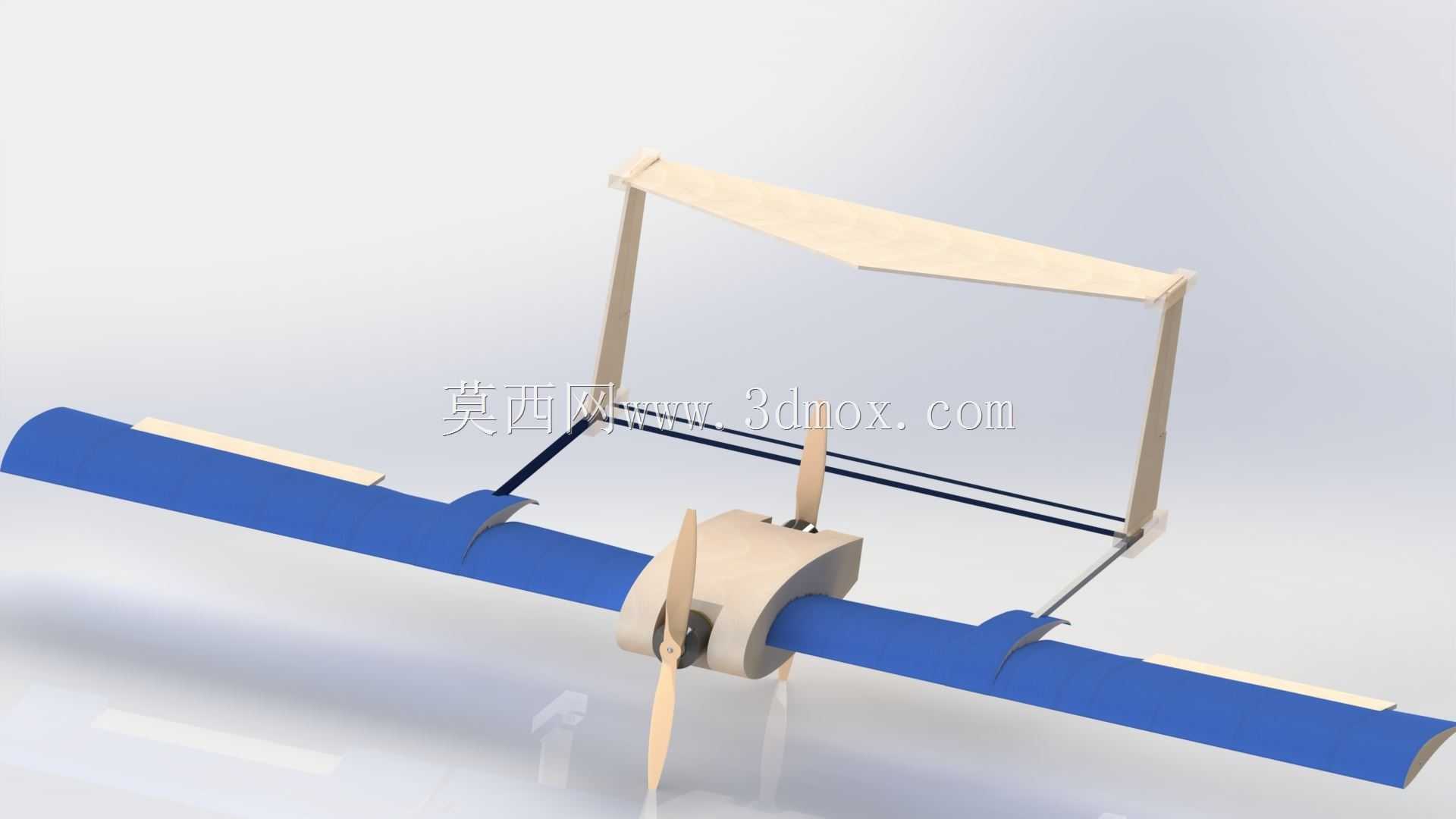

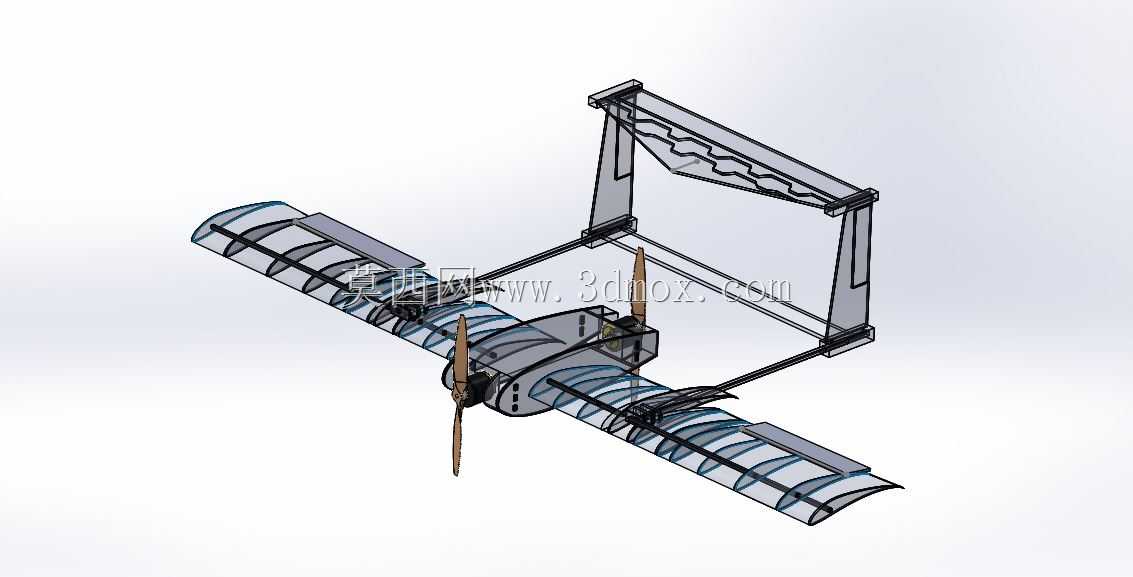

这款倒H尾布局的固定翼航模，核心采用S1223翼型作为主升力面，翼展设定为1540mm，适配户外开阔场地的遥控飞行场景，多用于航模爱好者的休闲飞行、气动布局验证以及小型航空科普教学场景。从结构设计逻辑来看，倒H尾的尾翼构型区别于常规平尾加垂尾的布局，将水平安定面设置在垂尾顶端，通过双垂尾支撑结构连接机身尾部，这种布局能够有效降低主翼下洗气流对尾翼操纵面的干扰，在大迎角飞行状态下提升尾翼的操纵效率，减少失速尾旋的发生概率，同时双垂尾的结构也能提升航向稳定性，在侧风起降场景下具备更好的抗干扰表现。主翼采用上单翼布局，机身中段设置动力安装位，适配前置螺旋桨动力系统，电机安装座预留了标准的航模电机安装孔位，能够匹配常见的外转子无刷电机，配合合适的螺旋桨可提供充足的起飞推力与巡航拉力。主翼与机身的连接位置设计有快拆结构，方便日常运输与拆解收纳，机翼表面预留了舵机安装槽，可直接嵌入安装标准尺寸的航模舵机，通过连杆连接副翼操纵面，实现滚转姿态的控制。尾翼部分的操纵面通过细长连杆与机身内的舵机相连，倒H尾的水平尾翼设置升降舵面，双垂尾分别设置方向舵面，可实现俯仰与航向的操纵，尾撑杆采用轻质高强度的杆件结构，在保证结构刚度的同时尽可能降低尾部重量，优化整机的重心配平区间。整机的外形尺寸适配常规航模运输箱的收纳边界，机翼拆解后可与机身、尾翼部分一同收纳，安装时仅需对接机翼快拆接口、连接舵机接线即可完成组装，无需复杂的调试步骤。在气动设计层面，S1223翼型属于高升力低阻翼型，在低速飞行状态下具备较高的升阻比，能够在较小的动力输出下维持稳定巡航，同时该翼型的失速特性较为温和，适合入门级航模爱好者操控，降低飞行操作的难度。机身主体采用流线型整流设计，前部为动力舱与电池舱，中部设置接收机与舵机安装位，尾部连接尾撑结构，整机的重心设计在主翼弦长的三分之一位置，符合固定翼航模的常规重心配平要求，能够保证飞行过程中的姿态稳定性。结构件的壁厚设计兼顾了轻量化与结构强度，在易受冲击的机头位置、机翼连接位置做了局部加厚处理，能够应对日常飞行中的轻微磕碰与降落冲击，减少飞行后的维修成本。
