轻量化GE发动机固定支架结构设计

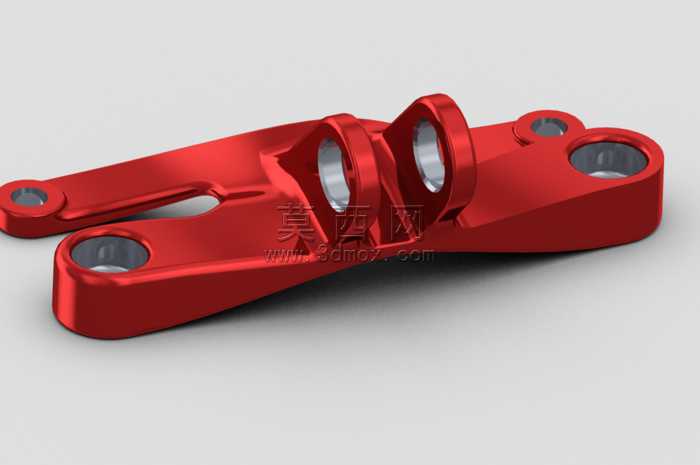

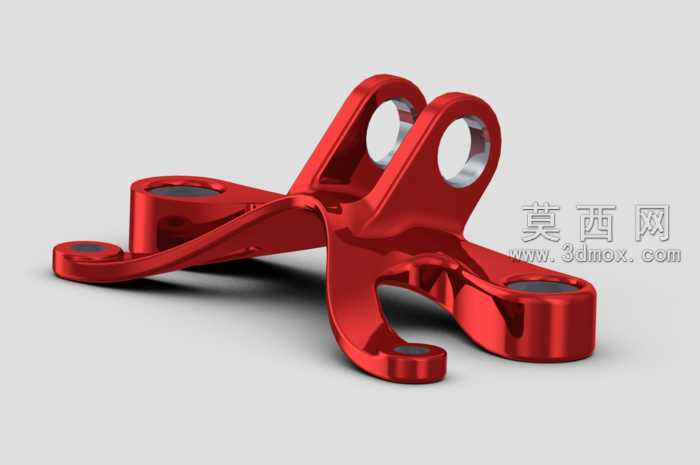

本作品为经过拓扑优化设计的GE发动机固定支架，建模阶段以发动机安装点位的空间坐标为基准，首先完成支架与发动机缸体、车架安装位的对接孔位定位，确保各安装孔的中心距、孔径公差符合装配要求，避免后续装配出现干涉问题。建模过程中先构建基础承载骨架，以各安装点的受力路径为核心逻辑，通过拓扑优化算法剔除非承载区域的冗余材料，最终形成流畅的曲面过渡结构，既保证了各连接点位的载荷传递效率，又实现了结构重量的大幅降低，优化后整体重量仅0.42公斤，相比传统实心支架减重比例达到79.5%，在满足结构强度要求的前提下大幅降低了材料消耗。渲染阶段采用金属烤漆材质，模拟铝合金阳极氧化后的亮红色表面效果，调整材质的反射率与粗糙度参数，还原金属构件的细腻质感，同时通过三点布光方案突出支架的曲面轮廓与结构细节，清晰展现各安装孔位的倒角处理与加强筋的过渡形态。结构设计上，支架上部设置两个同轴铰接孔用于与发动机侧安装座对接，下部延伸出三个分布于不同平面的固定孔位，适配车架端的多点位安装需求，各孔位周边均做了加厚凸台处理，避免螺栓锁紧时出现应力集中导致的结构开裂，连接臂部分采用变截面曲面设计，在载荷较大的路径区域保留足够的材料厚度，非受力区域则做镂空收窄处理，整体线条流畅无尖锐棱角，既降低了加工难度，也减少了应力集中风险。设计过程中充分考虑了发动机运行过程中的振动载荷传递，通过结构形态的优化让支架在承受纵向、横向交变载荷时均能保持足够的结构刚度，避免出现共振问题，同时轻量化的结构也降低了发动机整体的附属重量，对于提升动力输出效率、降低整车能耗有一定的辅助作用。
