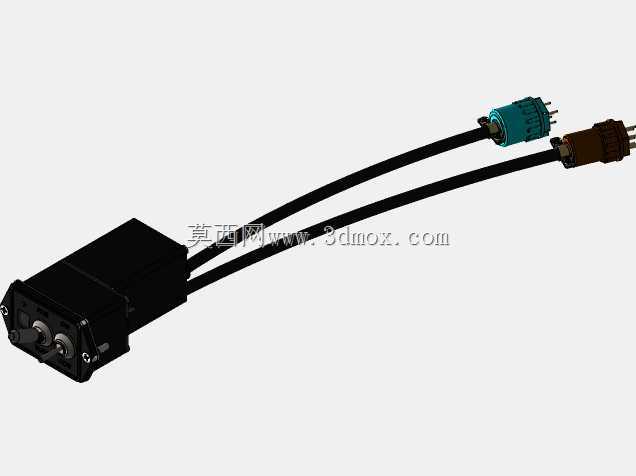

KA51B航空电子配套连接装置结构

该配套连接装置主要应用于旋翼类航空器机载航电系统的信号交互链路中，承担飞控参数、传感信号的中转传输职能，在实际装机场景下，一端接入机载核心航电设备舱的信号处理单元，另一端通过两组带屏蔽层的长线束延伸至旋翼主轴附近的传感采集端，分别对应转速、桨距角两类核心飞行参数的信号回传通路，避免机载复杂电磁环境下的信号串扰与衰减。从结构设计层面看，主体基座采用硬质绝缘壳体封装，内部集成信号转接端子与屏蔽接地结构，壳体外侧设置两组快锁式接插口，无需额外工具即可完成线束端的插拔对接，适配外场快速检修与部件更换的作业需求；壳体安装边预留两个对称的固定孔位，可通过标准紧固件直接固定在航电舱的安装支架上，安装面做平面度公差控制，保证装机后无松动位移风险。两组输出线束采用耐高低温、耐航空油料腐蚀的外包覆层，长度匹配旋翼轴到航电舱的实际布线距离，线束末端的接插件分别做差异化色标处理，蓝、棕两色对应不同信号通路，可从根源上避免检修过程中的插反错接问题，接插件插针采用镀金工艺，降低长期使用后的接触电阻，保证振动工况下的信号传输稳定性。设计过程中充分考虑机载场景的振动、温度交变工况，壳体内部做灌封处理，固定内部转接电路板与接线端子，避免高过载飞行状态下内部部件移位；线束与壳体、接插件的衔接位置做应力释放结构，避免长期弯折导致的线芯断裂，接插件外壳设置锁紧卡扣，插接到位后自动锁止，不会因飞行过程中的持续振动出现松脱。外形尺寸上，主体基座为矩形块状结构，边角做圆弧过渡处理，避免锐边划伤布线或操作人员，整体安装边界不超出常规航电安装支架的预留空间，可直接适配原有同类型配件的安装位，无需对装机结构做额外修改，适配现役同系列机型的备件替换需求，也可作为新型号航电系统布线设计的参考结构，帮助设计人员快速完成机载信号链路的布局规划，验证接插件选型、布线长度的合理性，减少实物试制阶段的迭代次数。
