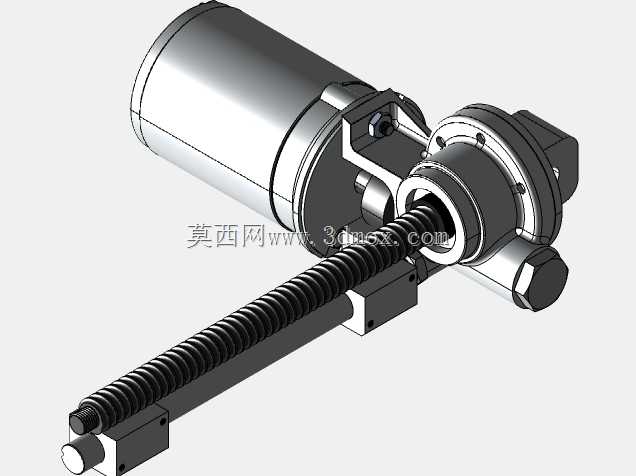

塞斯纳机型配套襟翼驱动执行装置

在小型固定翼通航飞机的飞控系统中，襟翼致动装置是直接影响起降阶段升力特性的核心执行部件，这款适配塞斯纳机型的襟翼致动器，采用旋转电机搭配梯形丝杠的传动架构，将电机的回转运动直接转化为直线推拉输出，无需额外加装换向传动组件，大幅压缩了机构整体的轴向占用空间，适配小型通航飞机机翼内部局促的安装腔体。从实际工况适配来看，该装置的输出端直接铰接襟翼舵面的驱动摇臂，在飞机起飞阶段，装置按照飞控系统给出的指令伸出设定行程，带动襟翼向下偏转指定角度，在不显著提升飞行阻力的前提下增加机翼弯度，提升低速状态下的机翼升力系数，缩短起飞滑跑距离；进近着陆阶段，装置驱动襟翼偏转至更大角度，在维持低速可控性的同时增加飞行阻力，帮助飞机快速降低进场速度，缩短着陆滑跑长度。设计层面，传动段采用的梯形丝杠具备良好的反向自锁特性，即便电机端出现动力中断的极端工况，丝杠副也能依靠自身螺纹摩擦角锁定当前位置，避免襟翼在气流载荷作用下出现非指令偏转，提升飞控系统的冗余安全性；电机壳体采用一体化铸造成型的安装法兰，法兰端面上预留的均布安装孔可直接与机翼内部的承力肋板通过螺栓刚性连接，无需额外设计转接支架，减少装配环节的累计误差。丝杠伸出端采用铰接式连接头，可适配襟翼偏转过程中产生的小角度摆幅，避免运动过程中出现卡滞、别劲的问题；装置的整体外形沿丝杠轴向呈同轴布局，最大径向尺寸控制在适配机翼前缘内部腔体的范围内，安装时仅需在机翼承力结构上预留对应法兰的安装平面与同轴穿腔空间即可，无需对机翼原有承力结构做大规模切削修改。日常维护场景中，该装置的外露丝杠段可直接通过机翼预留的维护口盖进行清洁、润滑作业，无需拆解周边结构，降低通航运营的维护工时成本；传动副的摩擦阻力经过匹配设计，在额定工作载荷下的驱动电流处于小型机载直流电机的高效工作区间，不会给机上供电系统带来额外负载压力，适配小型通航飞机的供电容量。
