通用航空座舱机载时钟结构设计

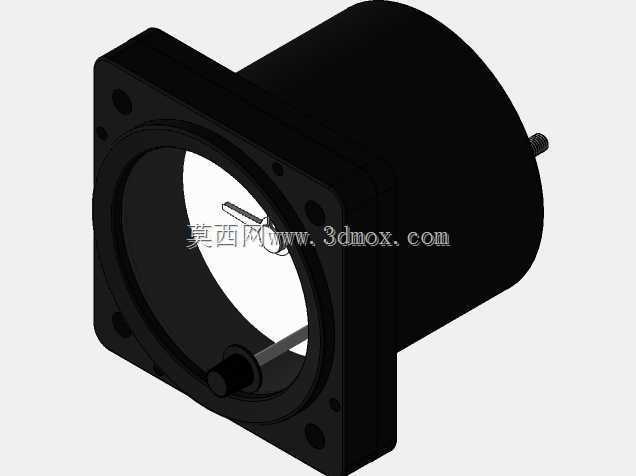

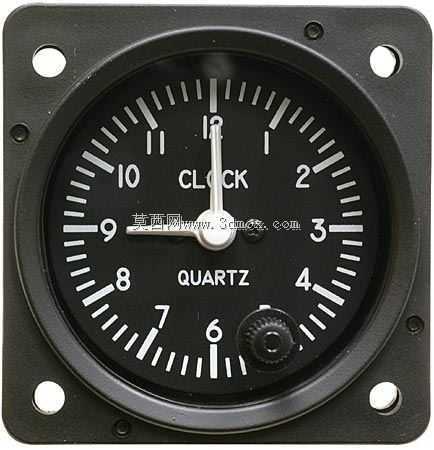

　　该三维结构围绕通用航空驾驶舱内的机载计时需求展开，整套壳体采用前法兰盘加后置圆柱筒体的经典航空仪表布局，前端方形安装法兰预留四个对角布置的沉头安装孔，可直接匹配通用航空仪表面板的标准开孔间距，安装时从面板后侧推入，前端法兰贴合仪表面板正面，通过四颗紧固螺钉从正面锁附完成固定，无需额外定制安装支架，适配多数轻型固定翼飞机、通用通航飞行器的仪表板安装位。筒体后侧预留接线与调校轴伸出位，侧方伸出的调校旋钮轴可在座舱内直接完成时间校准、计时功能切换操作，无需拆解仪表壳体。从结构功能层面拆解，前端法兰中心为圆形表盘视窗开口，内部预留表盘容纳腔、指针转轴安装位，腔体内部留出指针走时的回转空间，避免指针运转时与壳体内壁发生运动干涉；

　　后置圆柱筒体为机芯容纳腔，内部可容纳机械计时机芯或者石英电子计时机芯，筒体壁厚按照航空机载设备的抗振要求设计，既能够承受通用飞机飞行过程中的发动机振动、气流颠簸带来的交变载荷，也不会因为壁厚过大导致整体重量超标，符合机载设备轻量化的设计原则。设计过程中首先锁定安装边界：前端方形法兰的外轮廓尺寸、安装孔中心距严格对标通用航空2英寸级圆形仪表的安装规范，保证该时钟可以直接替换同规格的老旧航空时钟，不需要对座舱仪表板进行二次开孔加工；筒体的轴向长度控制在仪表板后侧预留的安装空间范围内，避免筒体过长和仪表板后侧的布线、其他机载设备发生空间干涉。壳体的分型面设置在法兰与筒体的衔接位置，两个部件分别加工后可通过止口定位拼接，

　　止口配合既保证同轴度，也能提升壳体整体的刚性，减少飞行振动下的壳体形变。视窗内侧预留密封胶条安装槽，装配完成后可以阻挡座舱内的灰尘、冷凝水进入机芯腔体，提升计时装置在高空温差环境下的工作可靠性。调校轴从筒体侧方伸出的位置预留轴套安装位，轴套既可以支撑调校转轴，减少旋钮操作时的转轴晃动，也能封堵轴孔间隙，避免异物进入壳体内部。整套结构没有多余的复杂曲面，所有特征都围绕机载场景的实际使用需求设置：法兰上的安装孔做沉台处理，螺钉锁附后头部不突出法兰正面，保持仪表面板外观平整；筒体尾部做圆角过渡，避免锐边在布线安装时划伤操作人员或者线缆；壳体外部没有多余的凸起结构，在狭小的仪表板后侧空间内穿装时不会勾挂导线。针对通航飞机的实际使用场景，

　　该时钟不需要依赖飞机供电系统也可独立运行，壳体内部的机芯腔预留电池安装位，地勤维护时可以直接从筒体后侧打开端盖更换电池，不需要将整个时钟从仪表板上拆解下来，降低外场维护的工作量。结构设计阶段同步做了运动干涉校验：指针在全回转范围内和表盘面、视窗玻璃之间保留均匀间隙，调校旋钮在旋转、按压动作行程内和周边壳体、其他机载操纵件之间预留足够操作空间，飞行员戴飞行手套也可以顺利完成调校操作。整套模型完整还原了航空机载时钟从安装接口、内部腔体到操作部件的全部结构特征，可直接用于航空仪表改装、座舱实训装置搭建、机载计时设备选型参考，结构特征完全贴合通用航空飞行器的实际装机要求。
