入门级四旋翼航拍飞行器结构设计

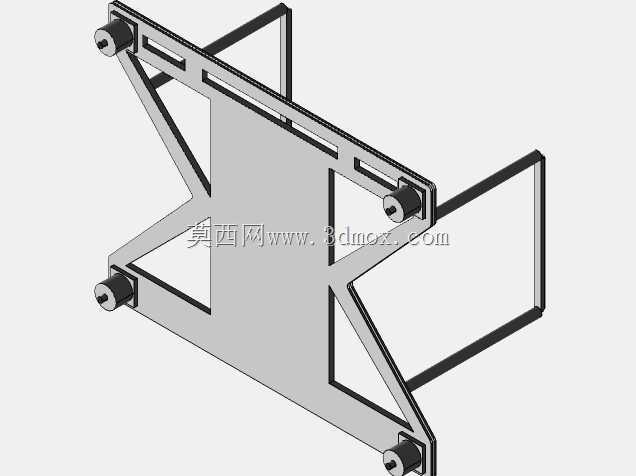

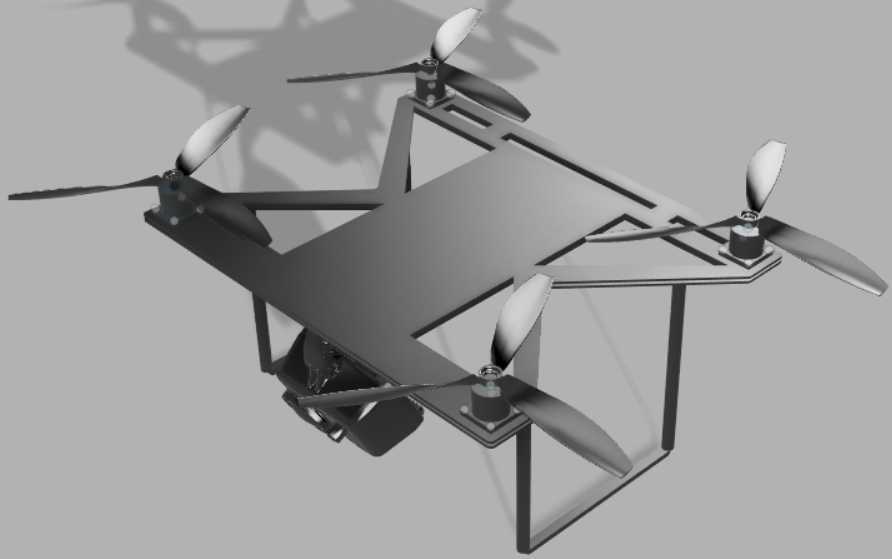

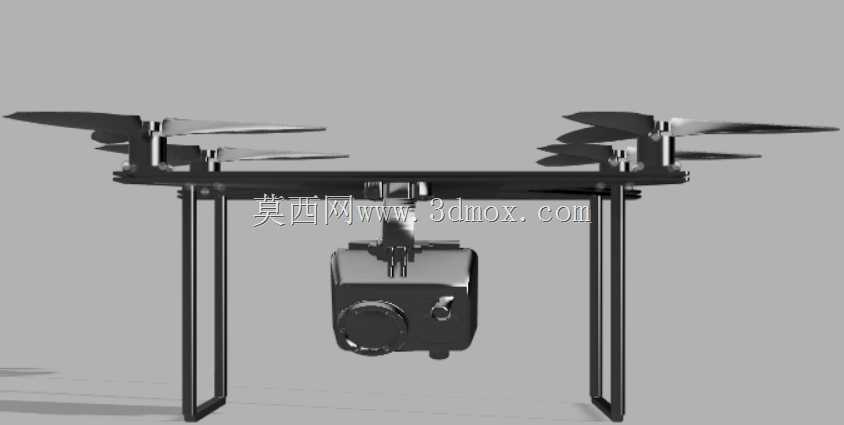

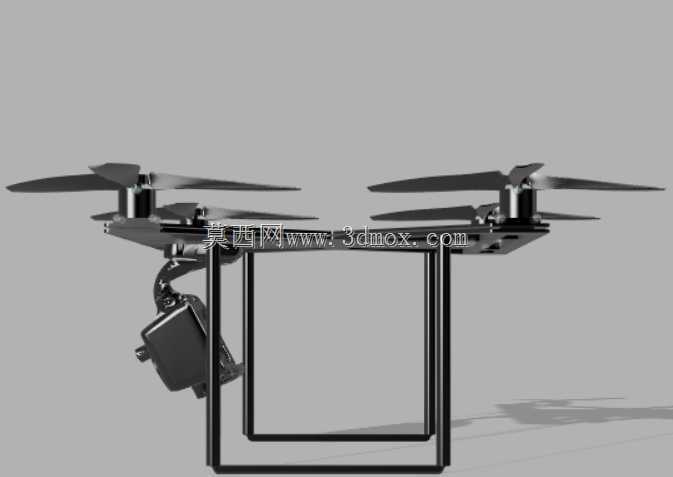

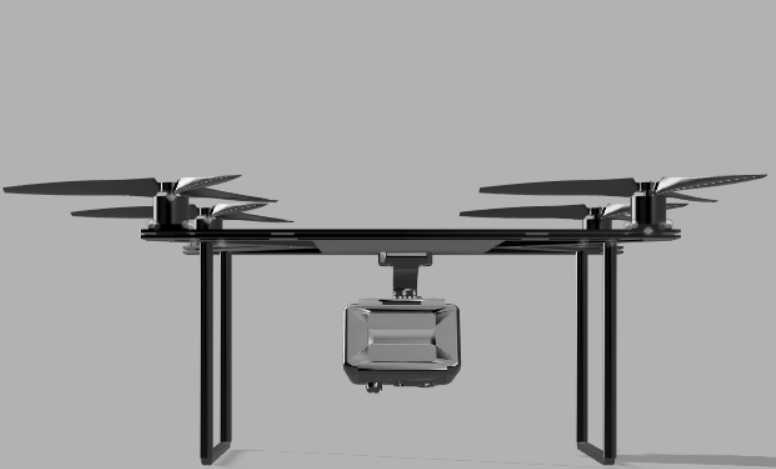

这款四旋翼飞行器的机架采用平板式镂空框架设计，核心思路是在保证结构刚度的前提下尽可能降低整机自重，适配入门级飞控与动力套装的负载能力，降低新手组装调试的门槛。从结构布局来看，四个机臂采用对称X型排布，机臂与中心承载板采用一体化裁切成型结构，省去了额外的连接件，既减少了装配环节的累积误差，也避免了连接部位松动带来的飞行振动问题。中心承载板预留了飞控板、电池、摄像模块的安装位，安装孔位采用通用航模标准孔距，可兼容市面上多数入门级飞控与图传设备，用户无需二次打孔即可完成核心部件的装配。机臂末端的电机安装座设置了定位凸台，能够快速对齐电机安装孔，保证电机轴与机臂平面的垂直度，减少动力输出时的偏航力矩损耗。机架下方设置了摄像模块挂载位，采用下沉式安装设计，能够避开旋翼下洗气流对镜头的干扰，同时预留了减震球安装孔位，可搭配简易减震结构降低飞行振动对拍摄画质的影响。起落架采用一体式弯折结构，与机架主体采用快拆式连接，在降落时能够提供足够的缓冲空间，避免底部挂载的摄像模块直接触地磕碰，同时起落架的高度经过测算，既不会遮挡摄像头的拍摄视角，也不会因为过高抬升整机重心影响飞行稳定性。从实际应用场景来看，这类轻量化四旋翼结构非常适合航模入门爱好者进行组装练习，也可用于低空近景的简易航拍作业，整机的制作成本较低，结构容错率高，即使出现飞行碰撞，框架结构的损坏也多为局部形变，更换维修的成本极低。设计过程中对机架的受力路径做了针对性优化，机臂的截面厚度从中心到电机安装位逐步递减，在保证电机安装位结构强度的同时，尽可能减少非承载区域的材料用量，旋翼转动时产生的振动能够通过机臂的结构传导至中心板，配合飞控的减震安装能够有效抵消高频振动，提升飞行姿态的稳定性。整机的安装边界经过合理规划，电池安装位设置在中心板的重心位置，用户可根据电池重量微调安装位置，保证整机重心落在旋翼升力的中心交点处，减少飞行过程中的姿态修正能耗，延长续航时间。框架的镂空设计同时兼顾了散热需求，电调等发热部件安装在镂空区域旁，飞行时的旋翼气流能够直接带走工作热量，避免长时间飞行出现过热保护的问题。
