四旋翼带摄像侦察飞行器结构设计

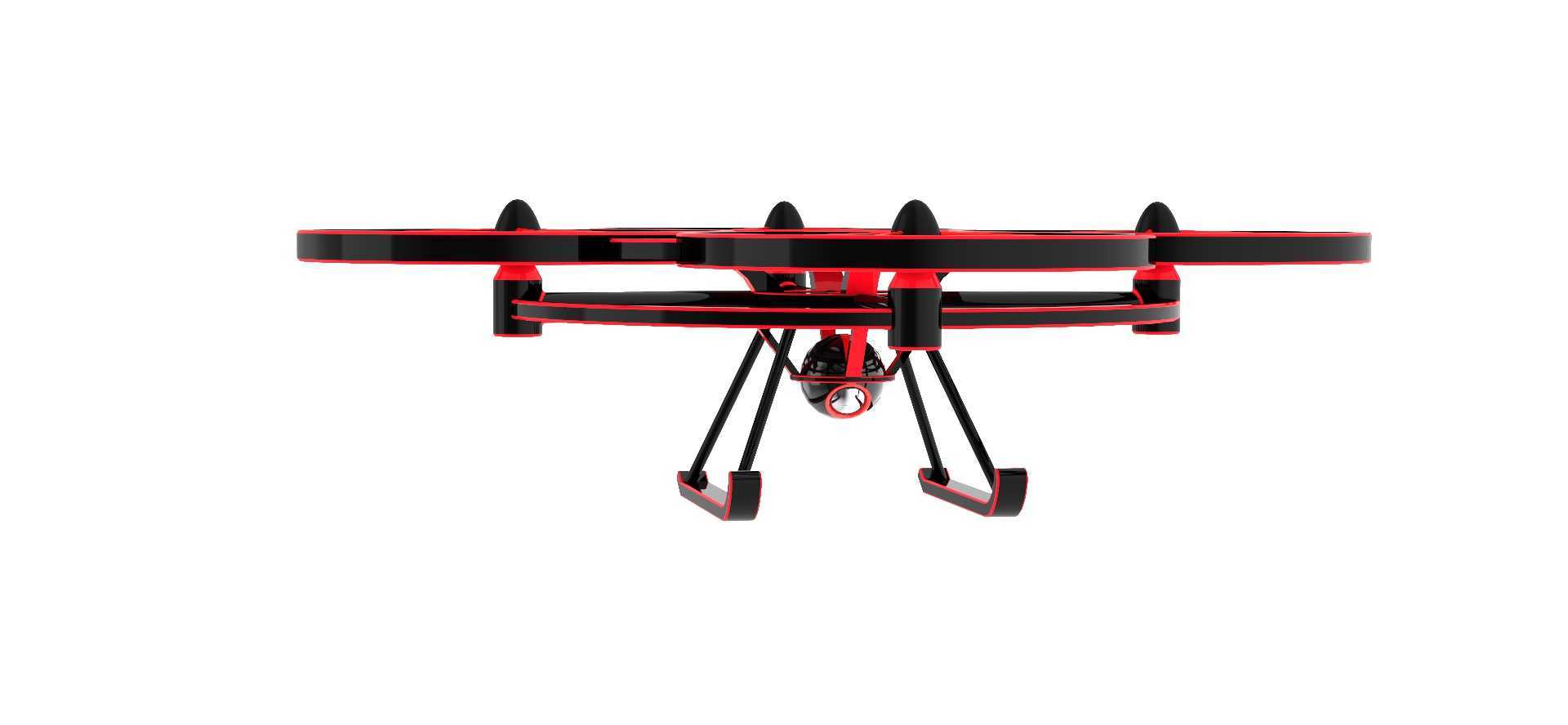

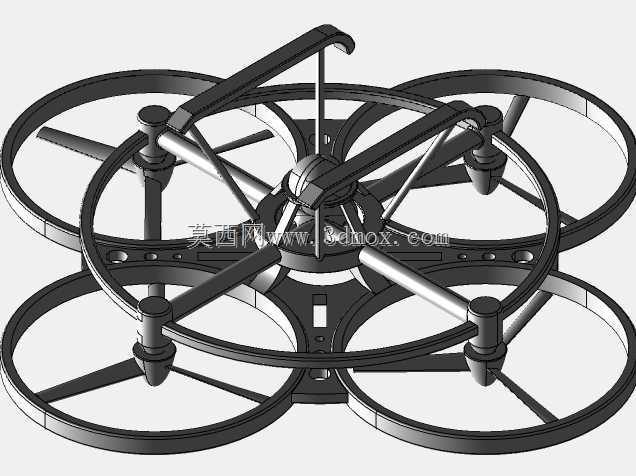

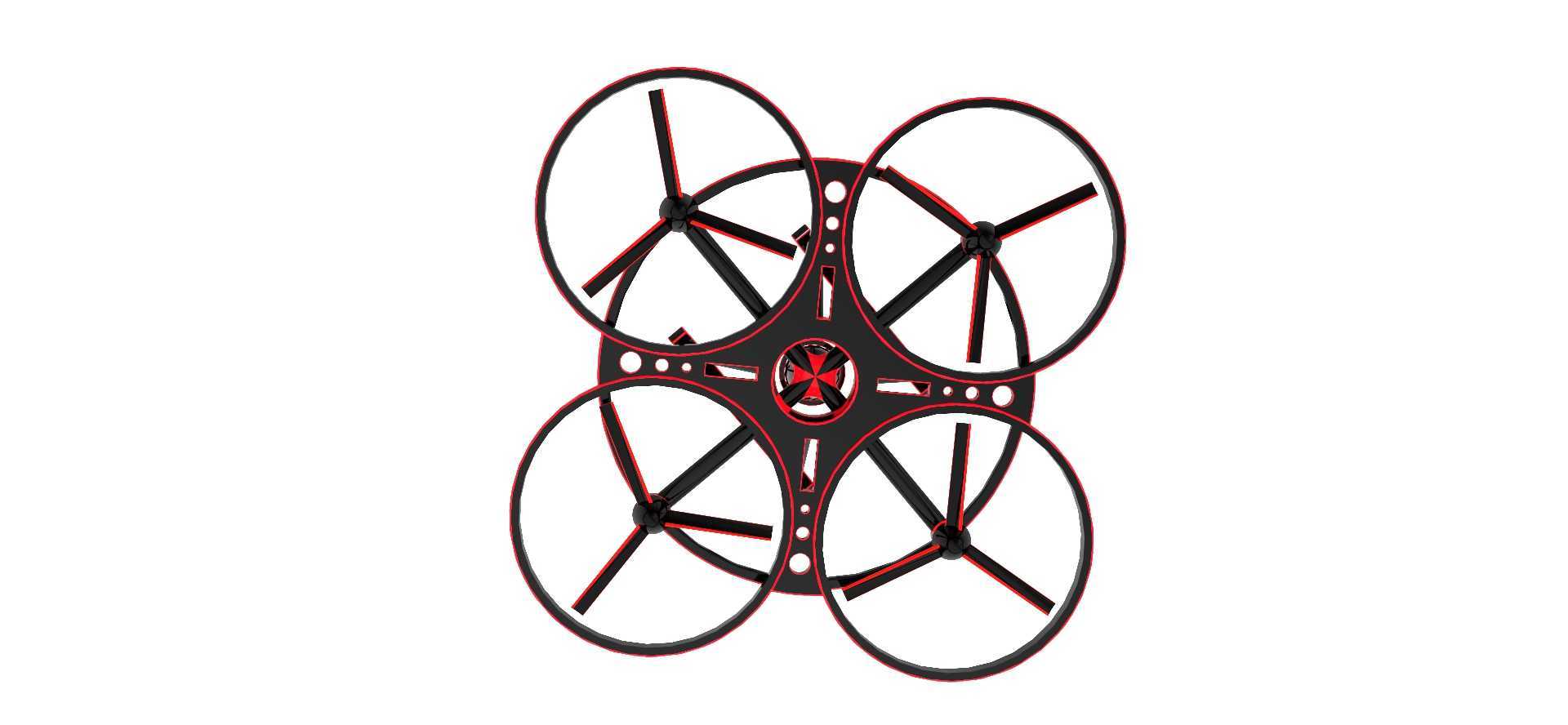

这款四旋翼侦察飞行器的结构设计，首先围绕狭小空间内的侦察作业需求展开，区别于常规航拍无人机的大尺寸机架，整体采用环形一体式机架布局，机臂与外防护圈做一体化成型设计，在城市楼宇缝隙、室内密闭空间穿行时，外凸的防护圈可以直接抵消碰撞带来的冲击力，避免桨叶直接接触障碍物发生炸机。从功能实现层面看，机身前部集成的摄像模组采用单轴俯仰调节结构，可在飞行过程中调整拍摄角度，满足垂直向下、水平向前以及斜向俯拍的视角需求，适配隐蔽侦察、近距离目标核查的实际使用场景，起落架采用斜撑式支腿结构，支腿末端做加宽防滑处理，在不遮挡摄像模组下视视角的前提下，保证降落时的支撑稳定性，即使在不平整的屋面、台阶表面降落，也能通过支腿的形变余量抵消倾斜力矩，避免侧翻。设计过程中优先考虑了动力组件的安装边界，四个电机座直接集成在环形机架的端点位置，电机走线完全隐藏在机架内部的走线槽内，既减少了飞行过程中的风阻，也避免线材外露被桨叶剐蹭的风险，桨叶采用快拆式安装结构，维护时无需额外工具即可完成桨叶更换。机架的环形防护圈边缘做了圆角过渡处理，没有尖锐的外凸结构，在人员密集区域执行任务时，即使意外接触人体也不会造成严重划伤，适配安防巡检、应急搜救等需要靠近作业人员的使用场景。整机的重心控制在机架几何中心偏下位置，电池仓设计在机身底板下方，既可以通过电池重量压低整机重心提升飞行稳定性，也方便快速更换电池提升作业效率，起落架的支腿长度经过反复校核，保证电池安装后最低点距离地面留有足够间隙，避免起降过程中电池磕碰地面。从气动布局来看，上下两层环形机架的间距经过优化，既可以为上层的飞控模块、GPS模块留出足够的安装空间，也能减少上下层气流的干扰，提升悬停状态下的姿态稳定性，机臂位置的红色标识条不仅起到视觉识别作用，也能在夜间作业时帮助操作人员快速判断飞行器的朝向，避免方向判断失误引发操作事故。
