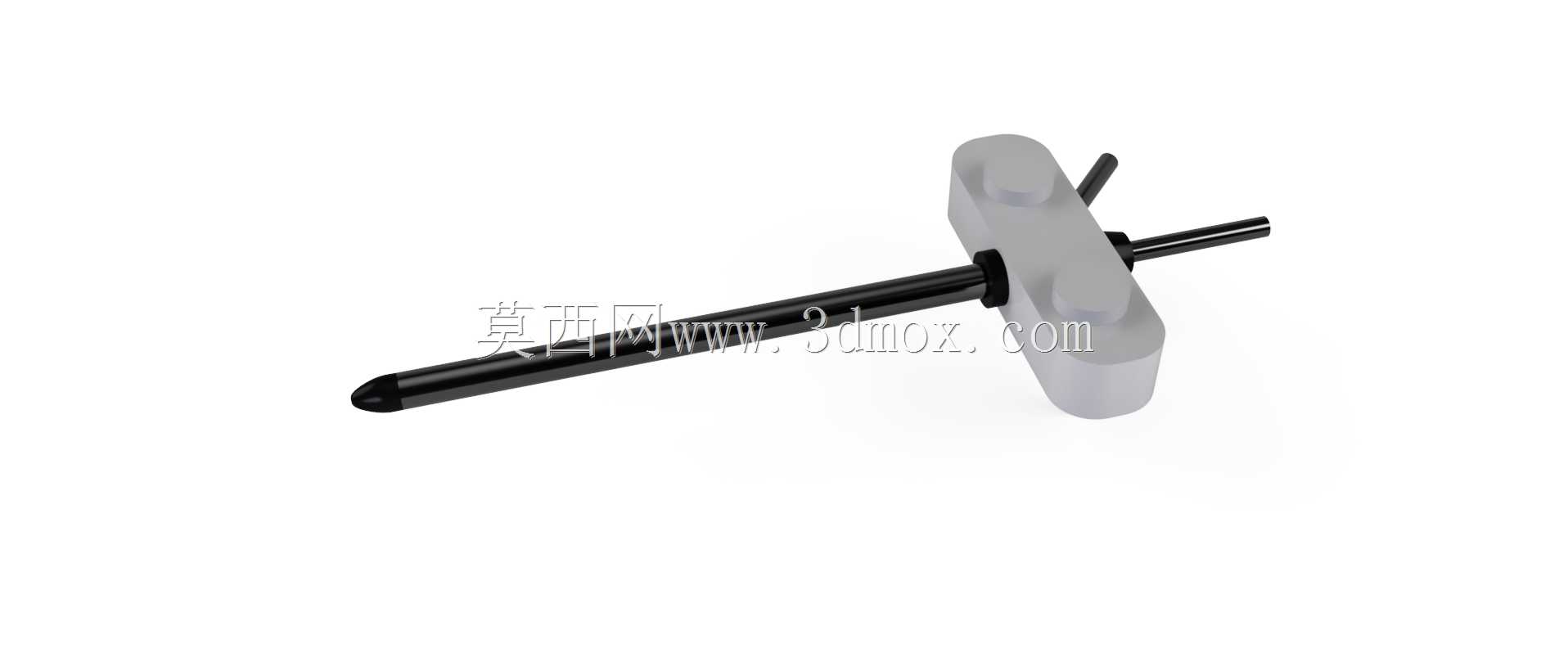

无人机空速传感固定支撑结构件

　　在小型多旋翼、固定翼无人机的飞控系统搭建中，空速传感器的安装精度直接影响飞行过程中动压、静压数据采集的准确性，进而干扰飞控对空速的解算结果，极端情况下甚至会引发失速、飞行姿态失控等风险，这款支撑结构正是为解决空速传感组件的可靠安装问题设计的专用结构件。

　　从实际装机场景来看，该支架主要适配小型民用测绘无人机、巡检无人机以及入门级航模固定翼机型，安装位置通常选在机头前端或者机翼前缘无气流扰动的区域，避开螺旋桨下洗流、机身紊流的干扰区间，保证空速管的进气端能够正对来流方向，采集到未受干扰的自由来流压力数据。结构整体采用分体式组合设计，主体为块状安装基座搭配横向伸出的长杆固定位，基座上预留了两个标准安装孔位，孔位间距匹配常用的20mm、30mm两种碳纤机架安装孔距，既可以通过尼龙扎带绑定在碳管机臂上，也能使用M2、M2.5规格的螺丝直接固定在机身预制的安装台面上，安装过程中不需要额外打孔修改机架结构，适配性较强。

　　设计过程中充分考虑了飞行过程中的振动工况，基座与空速管接触的位置做了环形限位凸台，能够卡紧空速管的外壁，避免飞行过程中气流冲击导致管体偏转、移位；长杆伸出端的长度经过反复校核，伸出基座的长度控制在85mm左右，既能够让空速管前端的进气口完全伸出机身紊流区，又不会因为杆长过长引发高速飞行时的杆体共振，减少振动传递到传感芯片上造成的数据噪声。基座的整体厚度控制在12mm，边角全部做了R2的圆角过渡，一方面能够减少飞行过程中的迎风阻力，另一方面也能避免尖锐边角在装机、维护过程中划伤操作人员或者损坏机身线路。

　　从安装边界来看，该支架的整体横向占用空间不超过120mm，竖向高度不超过20mm，安装后不会遮挡GPS天线、数传天线的信号传输路径，也不会和桨叶的旋转平面产生干涉，适配最大15寸螺旋桨的多旋翼机型以及翼展1.2-2m的固定翼机型。结构材质适配常见的3D打印耗材以及注塑加工工艺，使用PLA、PETG耗材打印时壁厚设置为2mm即可满足常规飞行的强度要求，若用于高海拔、大载荷作业场景，可以更换为尼龙材质或者碳纤维增强耗材打印，进一步提升结构的抗冲击性能与耐候性。

　　实际装机测试过程中，该支架的安装角度容错范围在±3°以内，只要安装时保证空速管轴线与机身纵轴的夹角不超过这个范围，就不会对空速数据的采集精度产生明显影响，降低了外场装机的调试难度。基座侧面预留的小直径过孔可以用来走空速管的连接气管，气管穿过孔位后可以直接连接到机身内部的空速传感模块上，走线更加规整，避免飞行过程中气管被气流吹动产生晃动或者被螺旋桨打到。不同于常见的一体式打印空速管支架，这款结构的空速管固定位采用了半开放的卡槽设计，不需要将整根空速管从结构中穿入，外场维护时如果空速管出现堵塞、损坏的情况，可以直接从卡槽中取出更换，不需要拆卸整个支架，大幅提升了外场作业的维护效率。

　　在结构强度校核阶段，针对15m/s的最大飞行来流速度做了仿真验证，支架根部的最大应力远低于常用耗材的屈服强度，即使遇到突发的气流冲击、轻微炸机碰撞，结构也不会出现断裂、脱落的情况，能够可靠固定空速管的位置。同时结构整体重量控制在5g以内，不会给小型无人机带来过多的额外载荷，对飞行续航时间的影响可以忽略不计，符合无人机结构件轻量化的设计要求。
