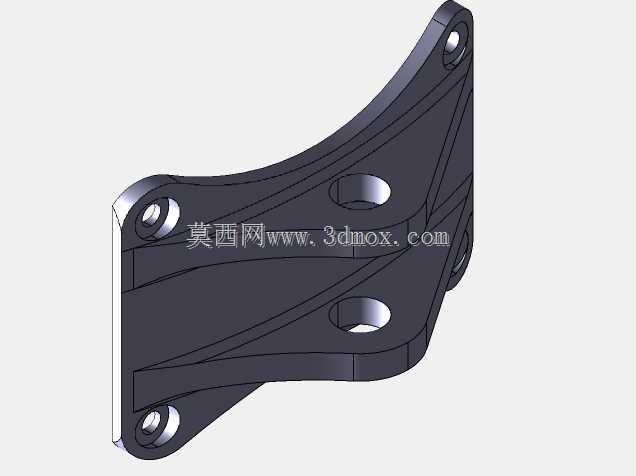

曲面加强型多安装孔机械连接支架

该类支架多用于动力总成与车架的连接点位，也可在工业设备的外置附件安装场景中承担载荷传递作用，日常工况下需要同时承受纵向的重力载荷与设备运行产生的交变振动载荷，部分应用场景下还需要抵消设备启停过程中产生的瞬时冲击载荷，因此结构设计上优先保障刚性与抗疲劳性能。从结构形态来看，整体采用变曲率曲面的主体构型，而非传统的平直板状结构，这种曲面构型能够在不额外增加整体壁厚的前提下，大幅提升构件的抗弯折能力，避免平直板材在长期交变载荷下出现的应力集中导致的形变开裂问题。主体表面布置的纵横交错加强筋，顺着载荷传递的路径走向分布，筋条的高度与宽度根据不同区域的受力大小做差异化设计，在应力集中的安装孔周边区域，筋条做了加宽加厚处理，能够将孔位承受的集中载荷快速分散到整个支架主体上，避免单个孔位受力过大出现连接失效。支架上的安装孔位根据对接部件的安装需求做了差异化排布，边角位置的四个通孔用于和主体承载结构做紧固连接，孔位周边做了局部的沉台设计，既可以保证紧固件安装后端面齐平，不会突出支架表面干涉其他部件，也能增加孔位周边的材料厚度，提升螺纹连接的咬合强度。中部的两个大尺寸通孔用于对接被支撑的功能部件，孔位的位置精度直接决定了对接部件的装配同轴度，因此建模过程中对孔位的相对位置公差做了严格约束，避免装配时出现错位无法安装的问题。安装边界方面，支架的对接端面做了精密的平面度处理，保证和安装基面完全贴合，不会出现局部间隙导致的紧固后应力不均，整体外轮廓的曲面弧度经过反复校核，既保证了足够的结构强度，也预留了相邻部件的运动避让空间，不会在设备运行过程中与周边的管线、运动构件发生干涉。这类支架在设计过程中需要反复校核不同工况下的应力分布，通过拓扑优化去除非受力区域的多余材料，在保证结构强度满足设计要求的前提下尽可能降低构件自重，减少整体设备的无效载荷，同时兼顾铸造或者冲压加工的工艺可行性，避免出现过于复杂的结构导致加工难度提升、生产成本过高的问题。
