离心式流体叶轮曲面结构设计

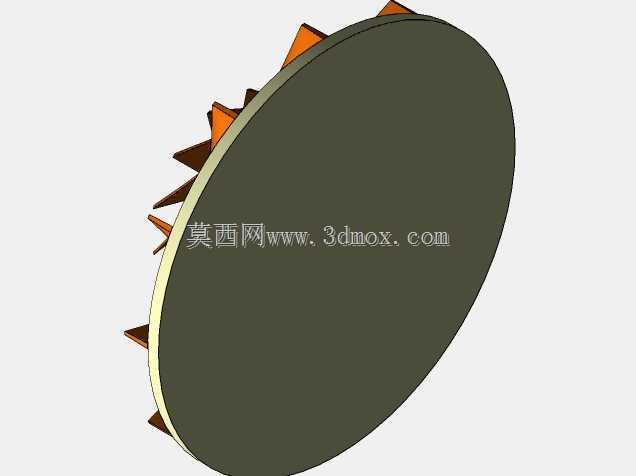

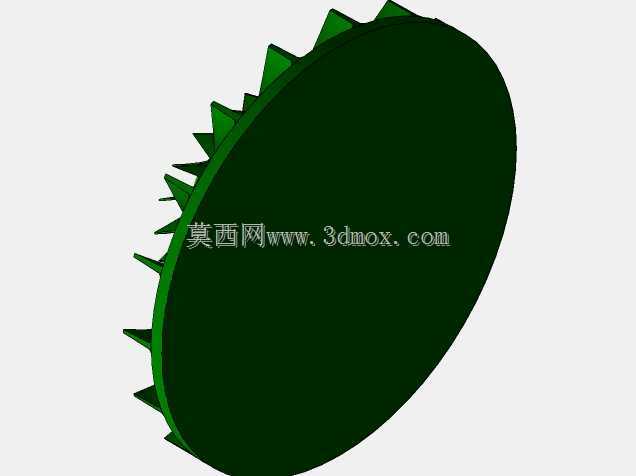

这类叶轮是离心式流体输送设备的核心做功部件，常见于中小型离心风机、清水离心泵、低压离心压缩机的转子总成中，直接决定设备的运行效率、压力输出能力与运行稳定性。从结构来看，该叶轮采用闭式轮盘搭配空间扭曲叶片的设计，轮盘侧的曲面过渡完全贴合叶片出口端的型线，能减少流体在轮盘侧的涡流损失，轮毂处的圆弧凸台设计，可引导入口流体平滑进入叶轮流道，避免入口处的流体冲击与脱流。

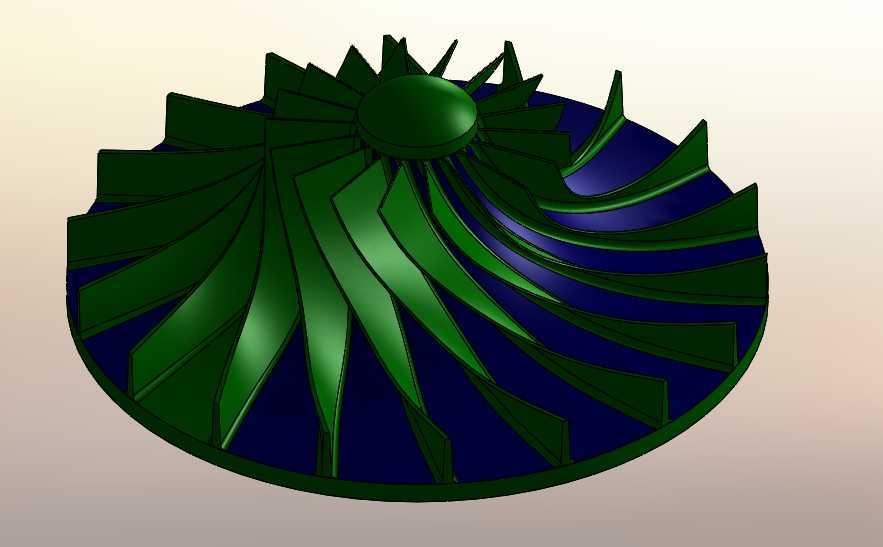

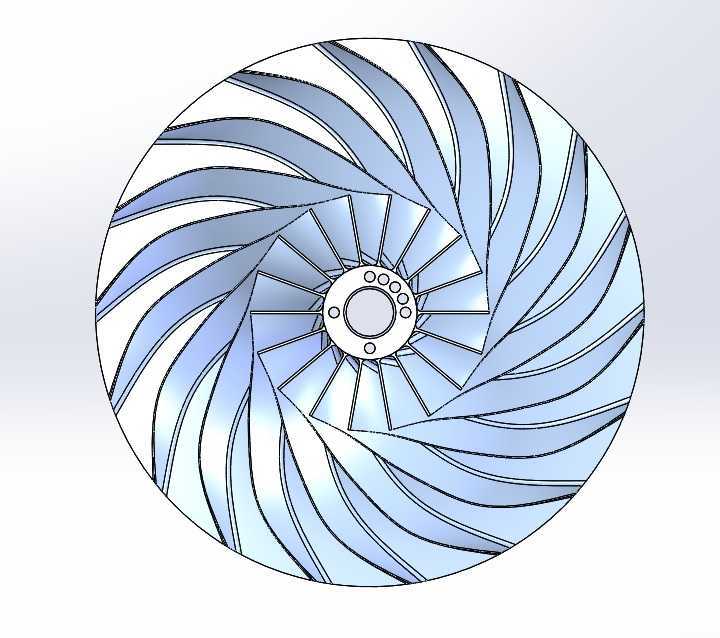

设计过程中首先要匹配设备的额定工况参数，根据设计流量、额定扬程或压力、工作转速确定叶轮的进出口直径、叶片出口安装角，再结合流体的介质特性调整叶片的扭曲规律——如果是输送清洁空气，叶片型线可做的更薄以减少阻力，如果是输送含少量杂质的水体，叶片根部要做圆角加厚处理提升抗冲刷能力。该模型的叶片采用后弯式空间扭曲设计，相比直板叶片，能让流体在流道内的速度变化更平缓，降低流动过程中的水力损失，同时拓宽设备的高效运行区间，让设备在偏离额定工况30%的范围内依然能保持较高的运行效率。

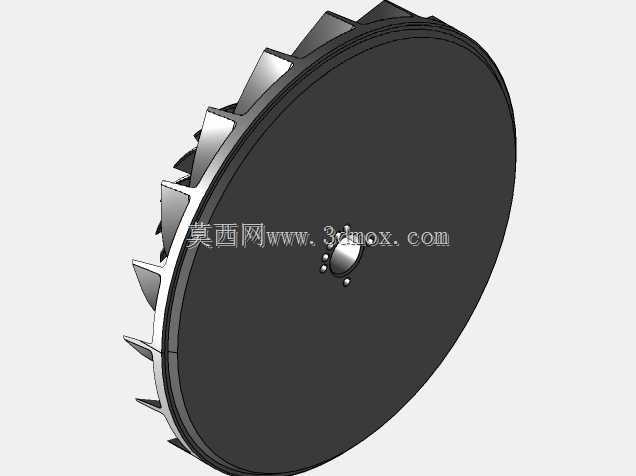

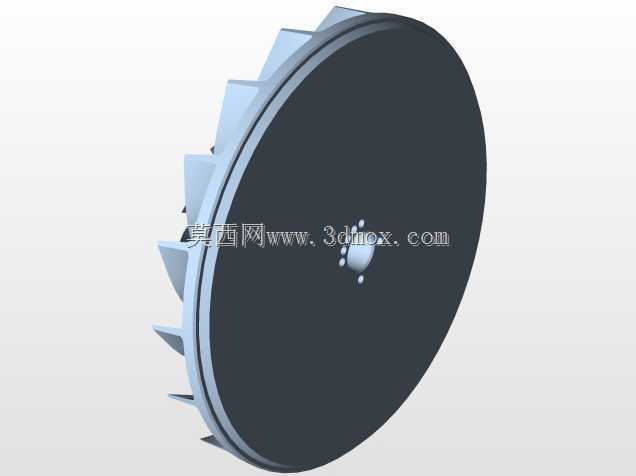

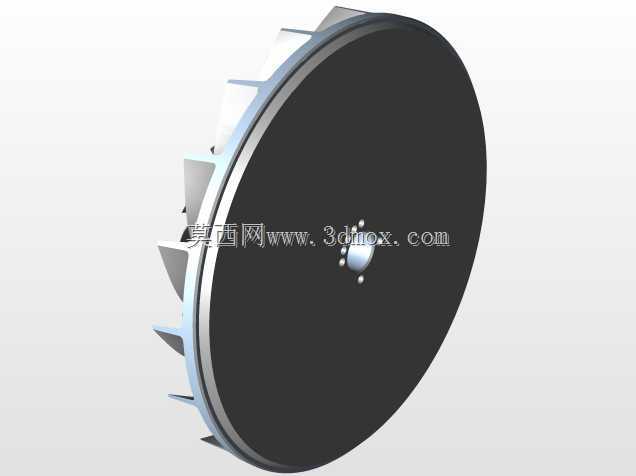

安装边界上，叶轮中心的轮毂孔需匹配对应设备的主轴轴径，通常会设计平键槽或花键结构传递扭矩，轴向靠轴肩与锁紧螺母实现定位，安装时要保证叶轮端面与主轴的垂直度，否则运行时会出现动平衡超标，引发设备振动超标、轴承过早损坏的问题。叶轮的整体外径要匹配设备蜗壳的内壁尺寸，预留合理的径向间隙，间隙过小容易出现叶轮与蜗壳刮蹭，间隙过大则会增加流体的回流损失，降低设备输出效率。

实际应用中，这类叶轮的加工可根据工况选择不同工艺，小批量试制可采用五轴铣削直接加工整体叶轮，大批量生产时可采用铸造成型后做表面抛光处理，输送腐蚀性介质时还可在叶轮表面做防腐涂层处理。建模过程中要重点校验叶片间流道的过流面积变化率，避免出现流道截面突变引发的局部阻力激增，同时要做整体的动平衡预设，在轮盘上预留平衡去重区域，方便后续做动平衡校正，保证转子运行的平稳性。
