航天发射用线缆固定超级托架结构设计

这类结构件主要应用在航天运载火箭的箭体内部走线场景，承担箭上多束控制线缆、信号传输线缆的径向固定与轴向限位作用，避免火箭发射阶段强振动、大过载工况下线缆出现移位、拉扯、磨损，进而影响箭上电气系统的信号传输稳定性。从实际使用场景来看，该类支架需要同时适配箭体内部曲面安装基面，以及不同线径的成束线缆固定需求，因此在结构设计上做了针对性的优化。

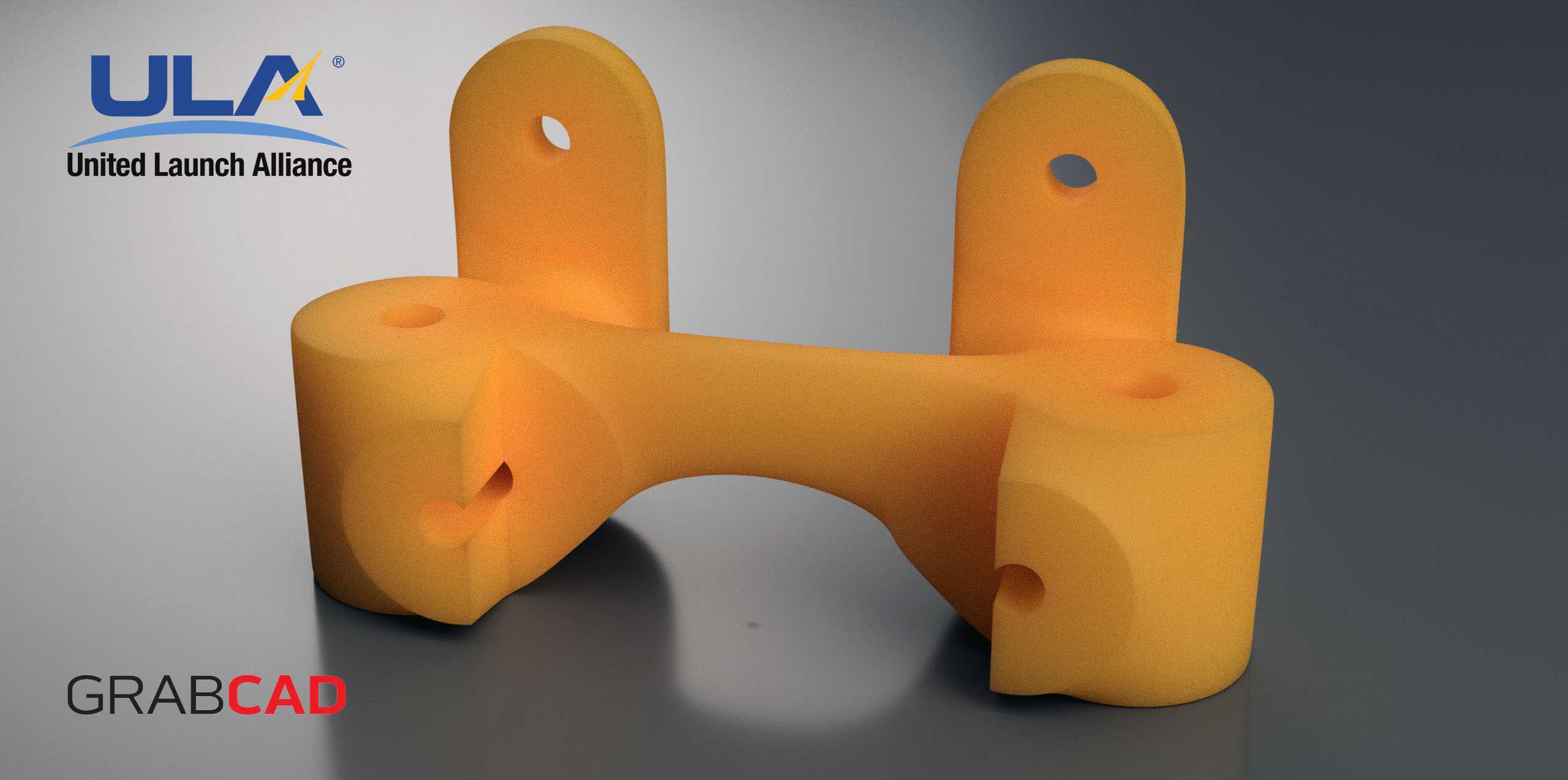

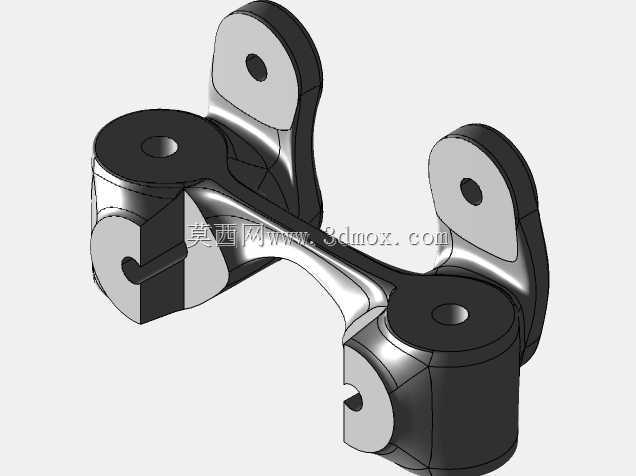

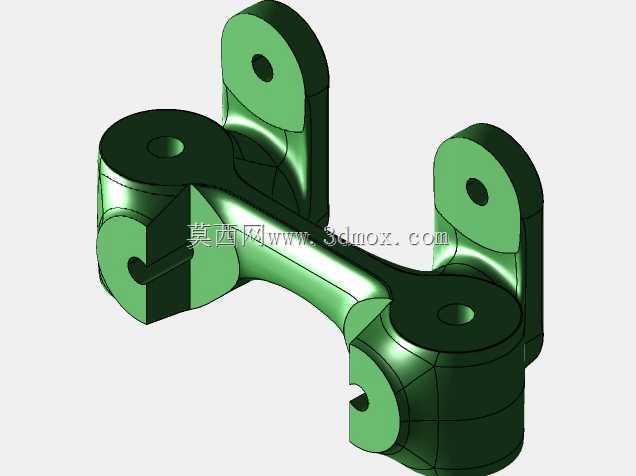

从功能特性上看，每个支架单元设置了两处带安装孔的固定耳座，耳座孔位做了沉头设计，安装后紧固件端面不会突出耳座表面，避免和周边其他箭上设备产生干涉；支架中部的弧形卡槽为线缆容纳位，卡槽开口处做了限位挡边结构，线缆卡入后无需额外绑扎即可实现初步定位，配合外层防磨护套即可完成线缆的长期固定，能大幅减少箭上线缆装配的工序时长。

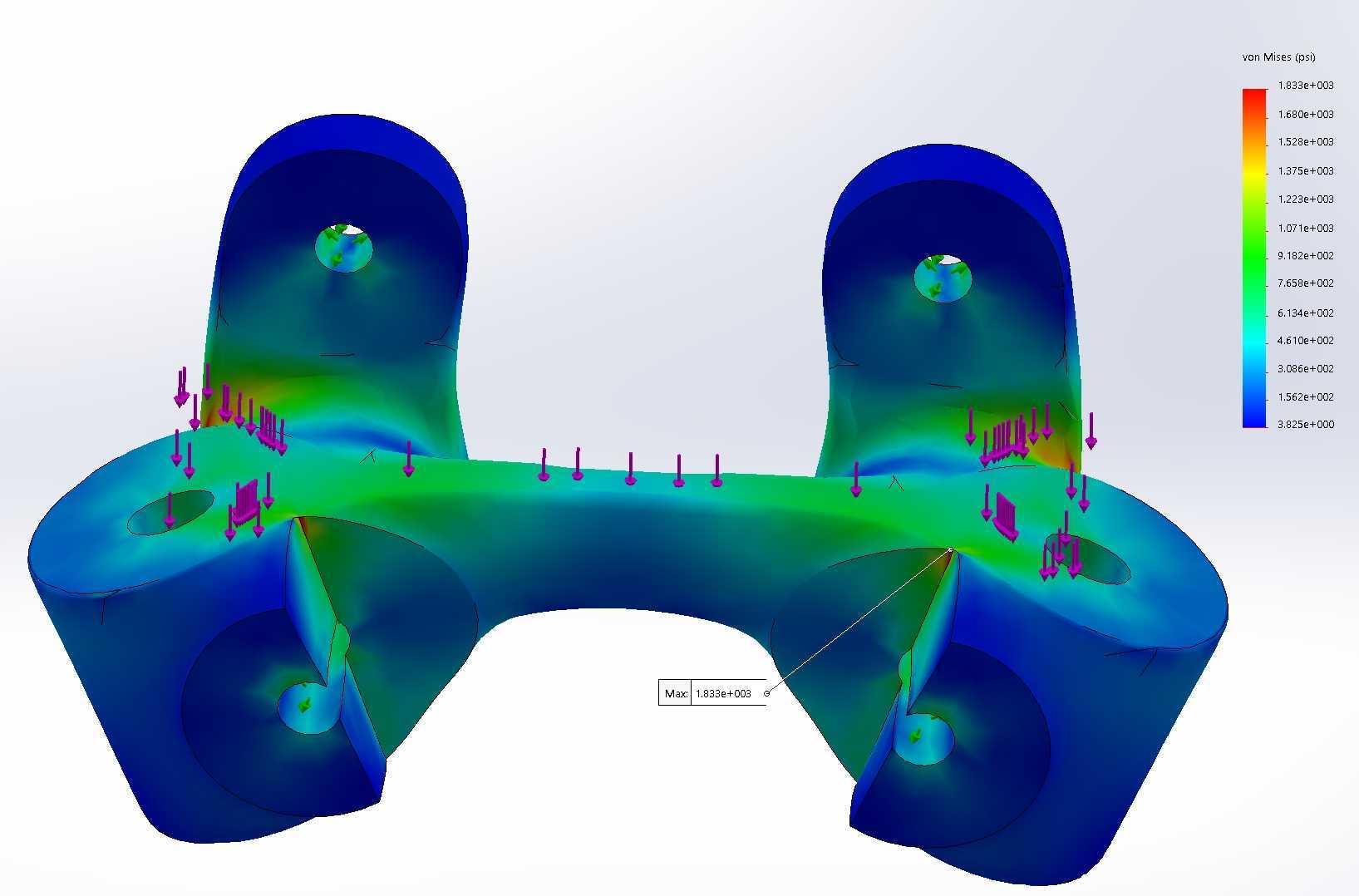

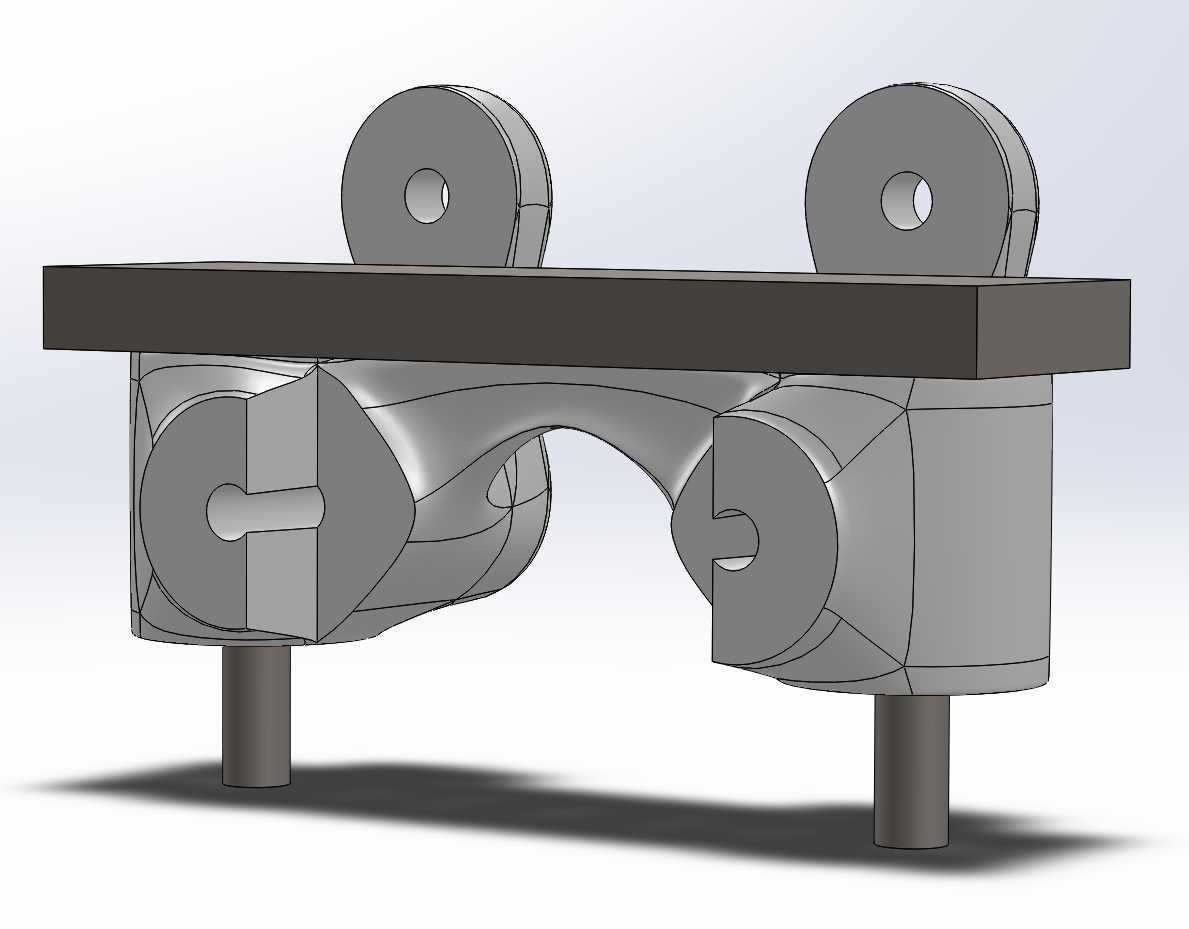

设计思路上，该结构采用了一体化成型的构型，没有额外的拼接装配部件，整体受力路径连续，在承受发射阶段的横向过载时，应力会沿着支架的弧形加强筋均匀传递到两端的安装耳座，不会出现局部应力集中导致的结构断裂问题。支架的安装边界经过精准匹配，两端耳座的安装孔中心距严格对应箭体预装位的螺纹孔间距，耳座底面的弧度和箭体内壁安装面的曲率完全贴合，安装后不需要额外添加调整垫片即可实现紧密贴合，避免安装间隙带来的振动放大问题。

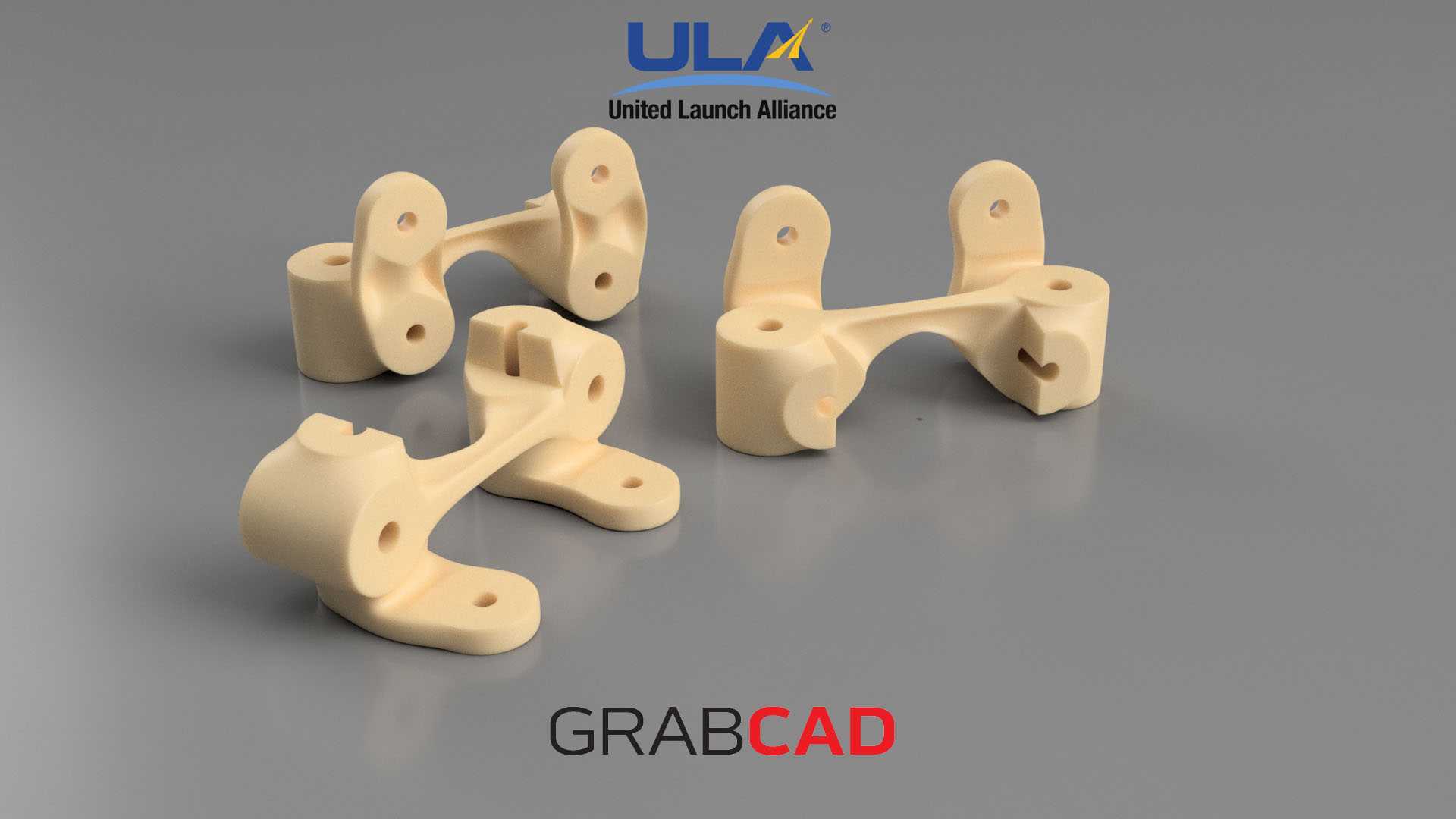

外形尺寸方面，单组支架的整体长度控制在适配单束线缆排布的区间内，支架的整体高度不会超出箭体内部走线层的预留空间，多个同规格支架可以沿着线缆走向间隔排布，实现长距离线缆的多点位固定。支架的卡槽深度根据常用箭上线缆束的最大外径设计，既可以容纳单根大直径线缆，也可以同时容纳多根小直径信号线，卡槽内壁做了圆角过渡处理，不会对线束外层的绝缘护套产生切割损伤，即使在低温、强振动的极端工况下，也能保证线束固定的可靠性。这类结构的设计冗余度经过严格校核，在满足结构强度要求的前提下尽可能去除了非受力区域的材料，有效降低了单一部件的重量，符合航天产品轻量化的设计要求。
