带防护外框三叶螺旋桨结构设计

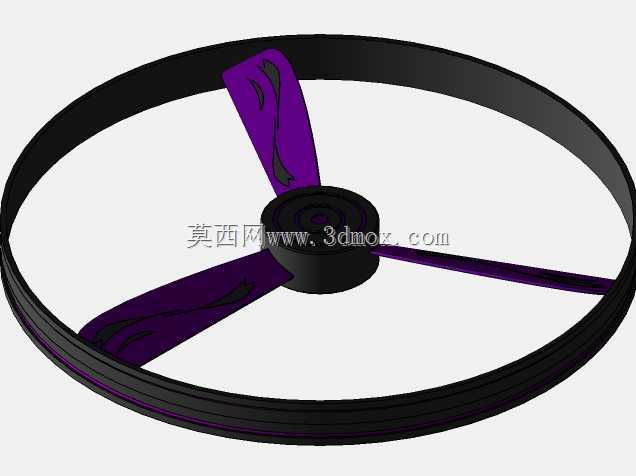

这款带环形外框的三叶螺旋桨，主要适配小型涵道式旋翼设备，常见于室内穿越机、小型低空侦察无人机、桌面级气流演示装置这类对桨叶防护有明确要求的应用场景，相比外露式螺旋桨，外围的环形护圈能避免桨叶直接触碰障碍物或操作人员，在狭小空间作业时可大幅降低桨叶磕碰断裂、剐蹭伤人的风险，也能减少桨尖涡流损耗，提升气动效率的稳定性。从结构设计逻辑来看，三片桨叶采用等夹角120度圆周分布，这种布局能让转动过程中的动平衡更容易校准，运转时的振动幅值更低，对配套驱动电机的轴承损耗更小，适合长时间连续运转的工况。桨叶本身采用翼型截面设计，从桨根到桨尖存在连续的扭角过渡，靠近桨毂的位置扭角更大，适配较低的线速度，桨尖位置扭角收窄，匹配高转速下的线速度特性，保证整个桨叶展向的气流攻角处于合理区间，避免局部失速导致的推力损失与异常噪音。外围的环形护圈与桨叶叶尖保持极小的均匀间隙，既不会在运转时发生剐蹭，又能利用涵道效应聚拢下洗气流，提升同等转速下的推力输出，护圈截面采用流线型设计，可降低自身旋转带来的空气阻力。桨毂位置设计有标准的电机轴安装孔位，孔壁预留了紧定螺钉的避让槽，安装时可直接套在对应直径的驱动电机输出轴上，拧紧紧定螺钉即可完成固定，无需额外设计转接法兰，安装边界适配市面上主流的小型外转子无刷电机安装尺寸，护圈外侧预留了设备机架的连接点位，可直接通过卡扣或者螺丝固定在设备主体框架上，不需要额外设计防护支架。在实际选型使用时，需要注意匹配驱动电机的KV值与供电电压，保证桨叶工作在设计转速区间内，避免转速过高导致桨叶应力超出材料承受范围，同时安装前要做动平衡校准，可通过在桨毂或护圈对应位置粘贴平衡配重块的方式，将运转振动控制在合理范围内，降低整机的运行噪音与结构疲劳风险。桨叶表面的流线型纹路设计并非装饰，是顺着气流流向布置的导流结构，可引导桨叶表面的气流贴合翼面流动，延缓气流分离，进一步提升气动效率，同时也能在注塑成型时提升材料的流动填充效果，减少成型缺陷，提升桨叶的结构强度。
