无防护型法兰联轴器结构设计方案

在常规工业传动场景里，这类无防护法兰联轴器的应用覆盖范围极广，从中小型输送线的辊筒传动、普通机床的进给轴连接，到小型泵组、风机的动力输出端对接，只要是对传动对中精度有一定要求、运行工况无剧烈冲击载荷的两轴同轴传动场景，都能看到这类零件的身影。它的核心功能是实现两根轴的刚性同步连接，传递额定扭矩的同时，依靠法兰结合面的摩擦力与螺栓的剪切力抵消传动过程中的周向力，相比带缓冲垫的弹性联轴器，它没有传动间隙，扭矩传递损失极小，适合对传动同步性要求较高的定比传动场景。

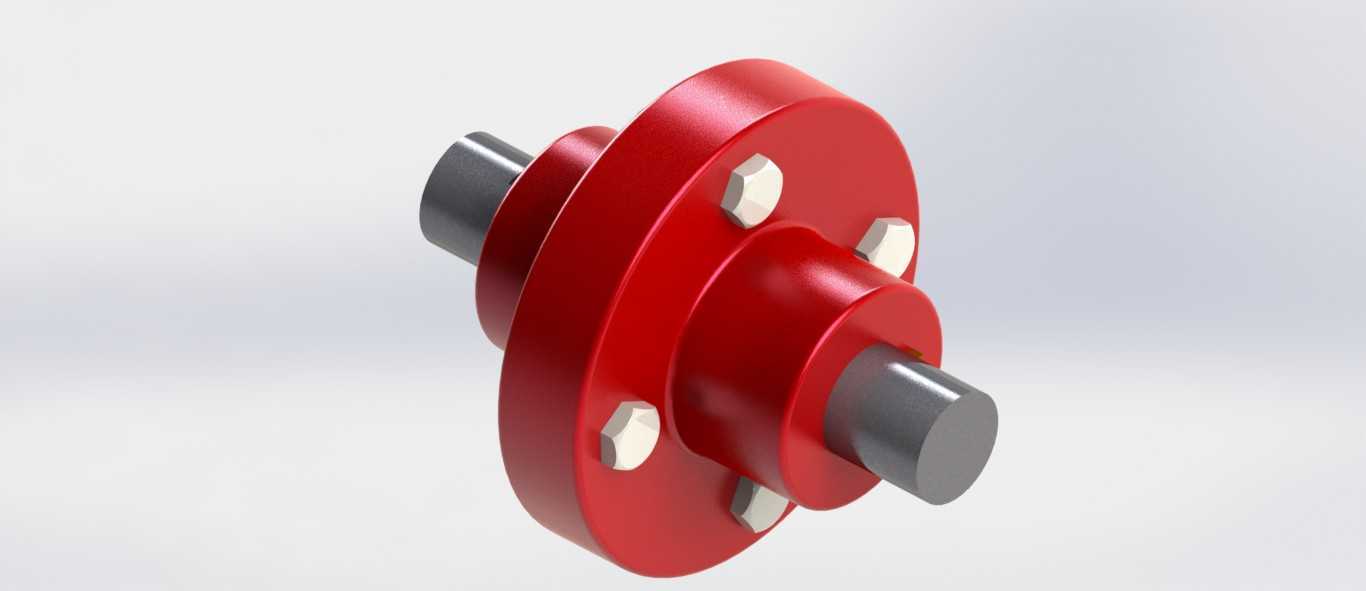

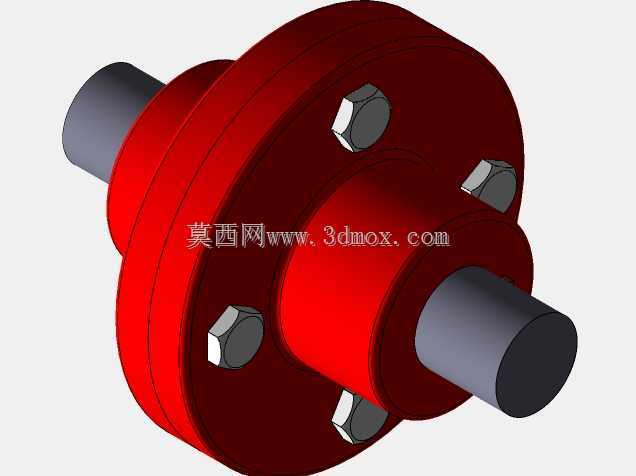

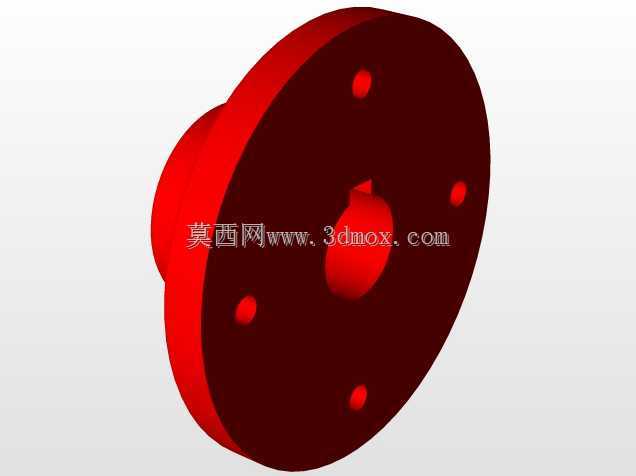

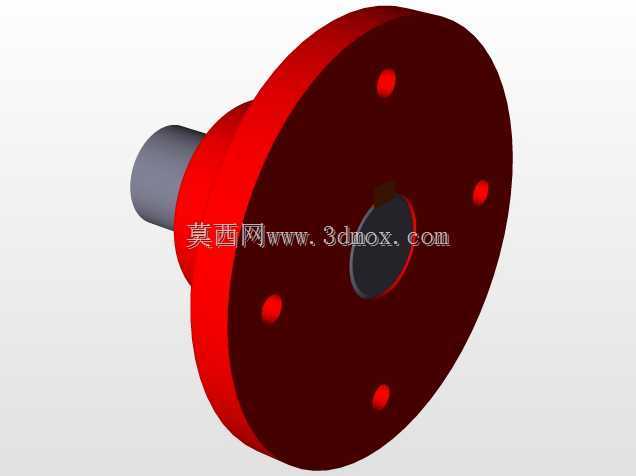

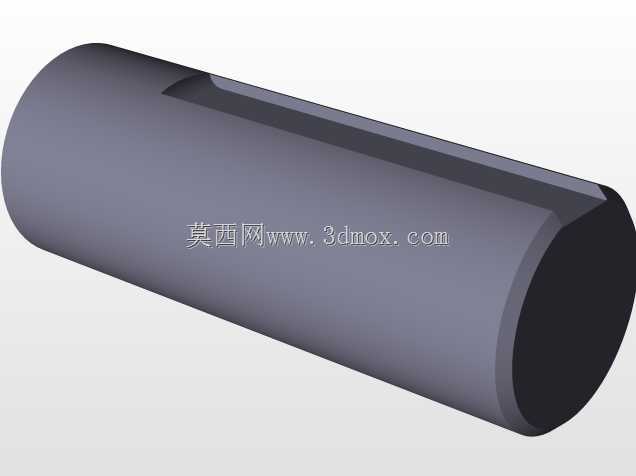

从设计逻辑来看，这类无防护法兰联轴器采用对称分体式结构，两个带毂的法兰盘分别通过键连接固定在两根待对接的轴端，法兰盘的端面上沿圆周均匀分布螺栓过孔，装配时将两个法兰盘的端面贴合对齐，穿入铰制孔螺栓或者普通六角螺栓锁紧，依靠螺栓预紧后法兰端面的静摩擦力、以及螺栓杆与孔壁的挤压作用传递扭矩。设计时首先要匹配对接轴的轴径确定轮毂的内孔尺寸，轮毂长度通常取轴径的1.2到1.5倍，保证足够的键连接接触面积，避免传动过程中出现键的压溃或者轴孔打滑。法兰盘的外径要根据传递的额定扭矩计算，保证螺栓分布圆直径足够大，让螺栓受力处于合理区间，同时法兰盘的厚度要满足螺栓拧入后的螺纹啮合长度要求，避免螺纹脱扣。

安装边界方面，这类联轴器没有外置的防护罩壳，径向安装尺寸就是法兰盘的最大外径，轴向安装长度是两个法兰轮毂的总长度加上法兰盘贴合面的装配余量，安装时需要先将两个半联轴器分别热装或者压装到对应的轴端，调整轴的轴向位置保证两个法兰端面完全贴合后再穿入螺栓，对角逐步拧紧螺栓避免法兰面出现偏斜。要注意的是，这类刚性联轴器对两轴的对中误差容忍度极低，安装时径向圆跳动和端面圆跳动必须控制在0.05mm以内，否则运行过程中会产生极大的附加弯矩，加剧轴承磨损甚至造成轴的疲劳断裂。设计建模时要重点关注螺栓孔的位置度公差，保证两个半联轴器的孔位完全对齐，同时要在轮毂上预留键槽的加工退刀位置，法兰端面要设计足够的表面粗糙度要求，保证贴合面的接触面积不低于85%，避免传动时出现端面滑移。另外，因为没有防护结构，这类联轴器不能用在人员容易触碰的外露传动位置，必须在设备整体设计时配套外围的安全防护装置，避免运行时螺栓或者法兰边缘剐蹭操作人员。
