带榫接安装基座的涡轮叶片结构

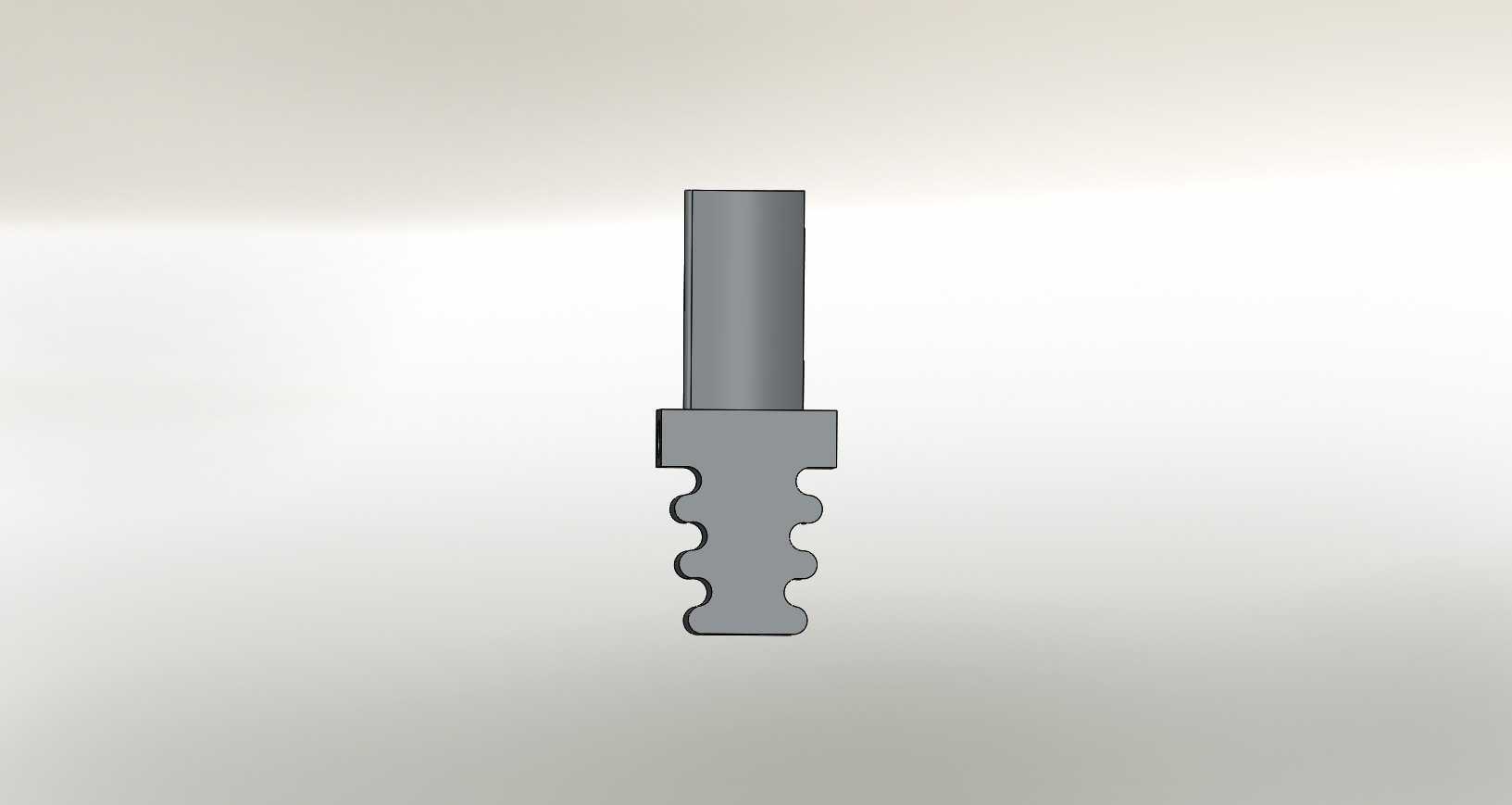

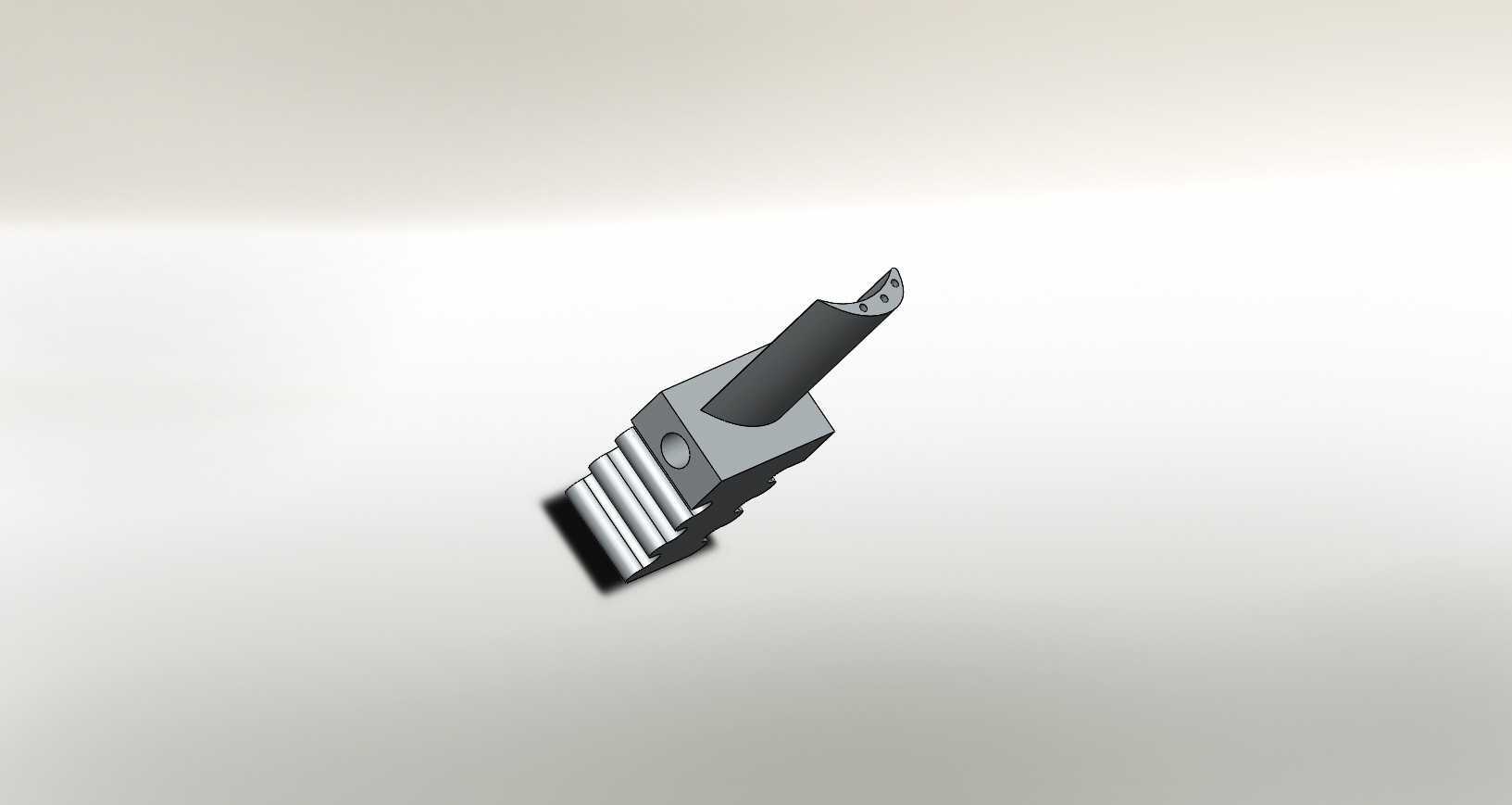

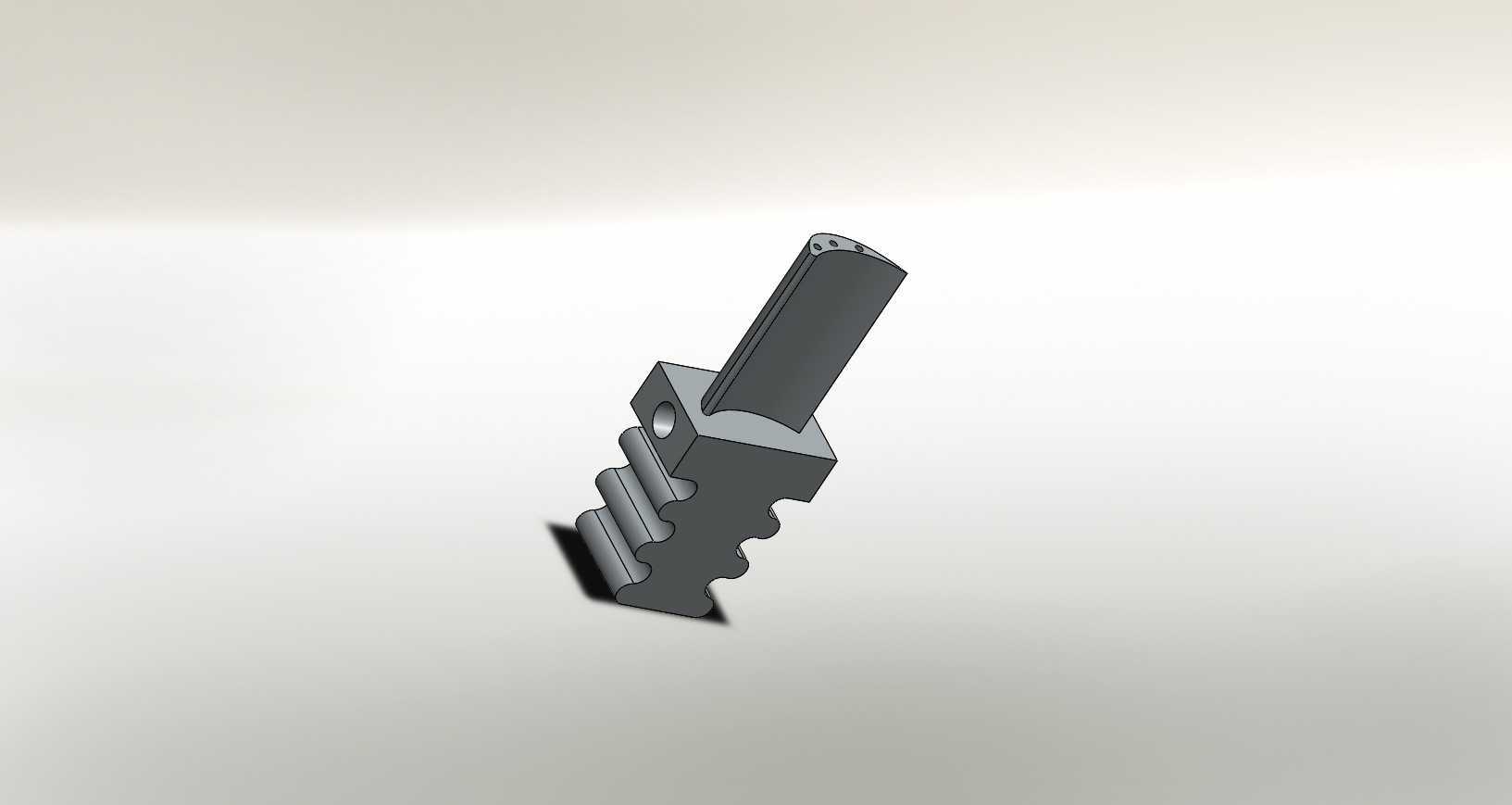

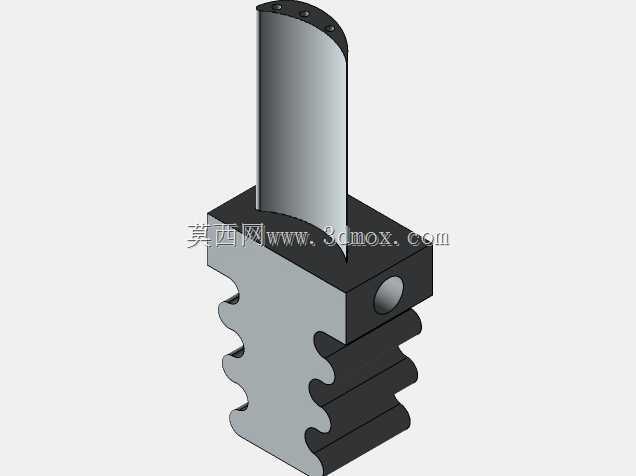

这款涡轮叶片采用叶身与安装基座一体化的结构设计，主要适配中小功率径流式涡轮机组，常见于小型燃气轮机、车用涡轮增压器以及微型膨胀发电设备的做功单元，负责将流体介质携带的动能与压力能转化为转轴输出的旋转机械能。从结构细节来看，叶身采用带小扭角的变截面设计，从叶根到叶顶的型线逐步收窄，表面做了连续光滑过渡处理，能有效降低流体流经叶表时的附面层分离损失，提升能量转化效率，叶顶位置预留的微小凹点结构，是为了适配动平衡校正时的配重调整需求，避免高速旋转时出现不平衡振动。下方的安装基座采用多齿榫接结构，齿形为圆弧过渡的锯齿状，和涡轮轮盘上的榫槽可以实现紧密嵌合，这种结构相比传统的单榫头设计，能大幅提升接触面积，均匀分散叶片高速旋转时产生的巨大离心力，降低局部应力集中导致的结构失效风险，基座侧面预留的横向通孔，是用来安装锁紧销件，防止机组运行过程中叶片受气流脉动影响出现轴向窜动，保证安装定位的可靠性。在实际安装边界上，该叶片的榫接基座齿距公差控制在0.02mm范围内，装配时和轮盘榫槽的配合间隙保持在0.01-0.03mm之间，既可以保证装配便利性，也能避免间隙过大导致的运行振动，叶身的轴向安装高度需要和轮盘上的相邻叶片保持一致，叶顶与涡轮壳体之间的间隙控制在0.2-0.5mm区间，间隙过大会增加流体泄漏损失，间隙过小则容易在热态运行时因为部件热膨胀出现刮擦故障。在实际应用场景中，这类叶片的工作环境通常伴随高温、高压以及高速气流冲刷，设计时除了保证气动性能，也充分考虑了结构强度冗余，榫齿位置做了圆角过渡处理，避免应力集中引发的疲劳断裂，叶身的扭角设计匹配对应机组的进气角度，能让气流以最优攻角冲击叶身，减少入口冲击损失。日常设备维护中，这类叶片的检查重点集中在榫接位置的磨损情况、叶身表面的冲蚀痕迹以及锁紧销的紧固状态，一旦发现叶身出现微裂纹或者榫齿磨损量超过阈值，就需要及时更换，避免运行过程中出现叶片断裂飞出的恶性设备事故。
