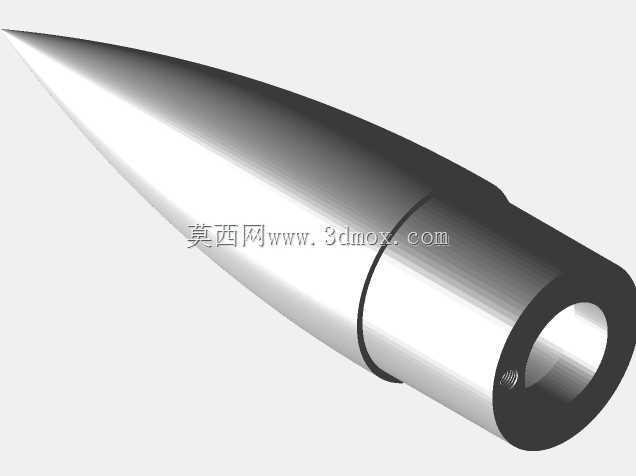

54mm摩擦配合式火箭头锥结构设计

这款头锥结构适配54mm直径规格的箭体，采用摩擦配合的连接形式，主要面向小型探空火箭、模型火箭的箭体前端气动整流场景使用。在实际火箭飞行过程中，头锥承担着破开前方气流、降低整箭飞行气动阻力的核心作用，同时其内部预留的安装空间可搭载小型载荷、配重块或者航电设备，配合尾部的螺纹接口可直接与标准1/4英寸眼螺栓连接，满足伞降回收环节的挂接需求，无需额外设计转接结构即可完成回收系统的装配。从设计思路来看，整体采用旋成体气动外形，曲面轮廓经过多轮气动仿真迭代，头部尖锐段逐步过渡到尾部等直径连接段，能有效降低跨音速飞行阶段的激波阻力，摩擦配合的连接方式省去了额外的紧固件结构，装配时仅需将头锥尾部插入对应直径的箭体管段，依靠接触面的静摩擦力即可完成轴向与径向的固定，在常规发动机推力工况下不会出现松脱问题，同时在回收开伞的瞬间，摩擦配合的预紧力可提供足够的连接强度，避免头锥与箭体意外分离。外形尺寸上，头锥最大外径严格控制在54mm，与箭体外径保持齐平，避免连接位置出现台阶扰动气流，尾部连接段的长度经过匹配计算，插入箭体后可保证足够的接触面积来提供摩擦锁紧力，不会因为接触长度过短导致飞行中脱落，也不会因为插入段过长侵占箭体内部的载荷安装空间。尾部的内螺纹孔与眼螺栓配合时，螺纹旋合长度满足标准紧固件的受力要求，可承受开伞瞬间的冲击载荷，不会出现螺纹滑牙、断裂的问题。在实际加工适配环节，该结构可直接采用3D打印工艺制作，壁厚设置兼顾了结构强度与轻量化需求，头部尖锐位置做了微小的圆角处理，避免打印过程中出现尖端翘曲、强度不足的问题，同时也能降低运输、装配过程中尖锐边缘划伤操作人员的风险。头锥内部为空心结构，可根据实际飞行的重心需求，在内部空腔添加配重调整整箭的静稳定度，无需额外修改外部外形即可适配不同推力、不同总长的箭体搭配需求，摩擦配合的接触面可根据实际打印的尺寸公差做轻微打磨调整，保证配合松紧度处于合适区间，既不会因为过紧导致装配困难，也不会因为过松导致飞行中脱落。
