圆柱电芯成组电池包模组结构设计

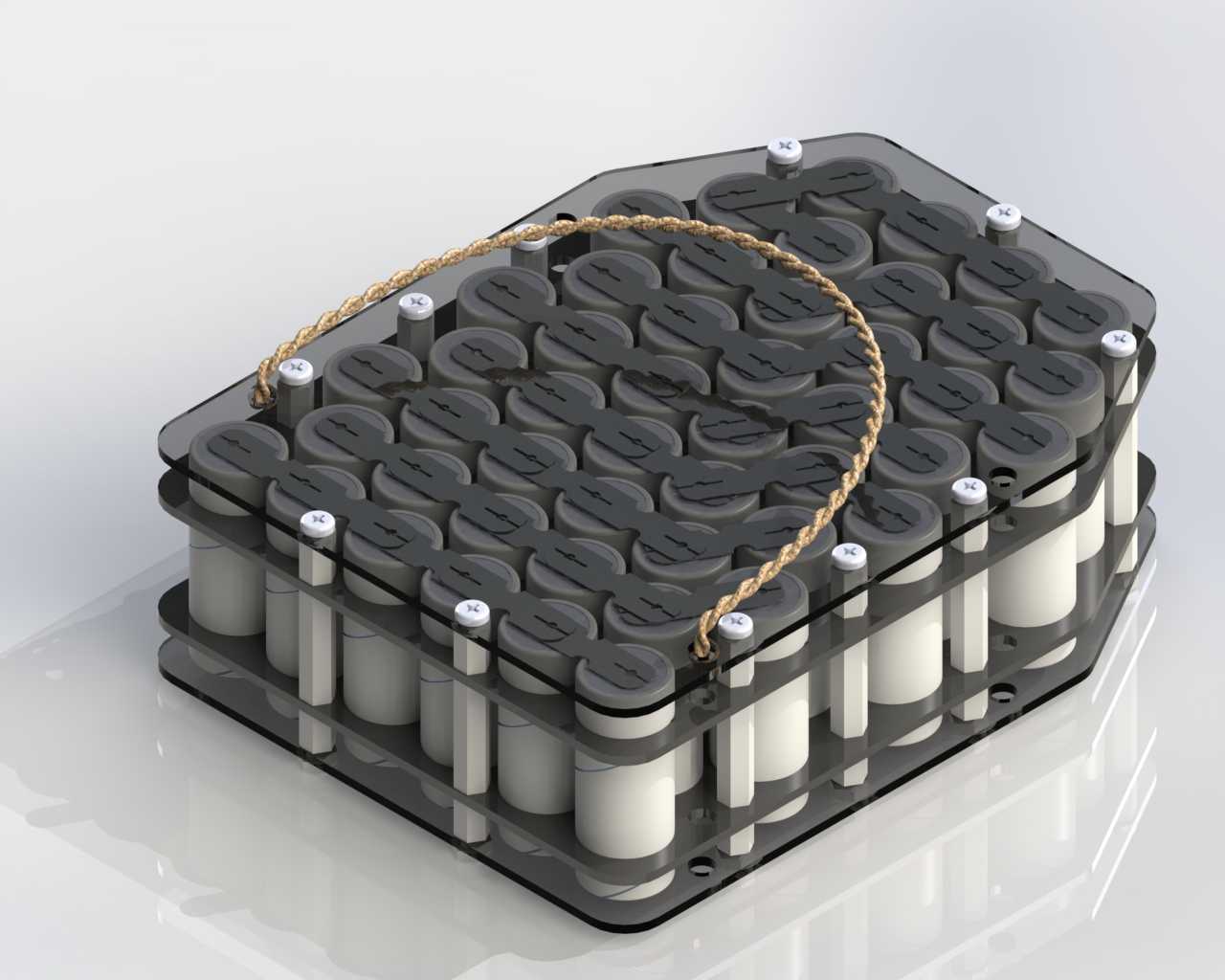

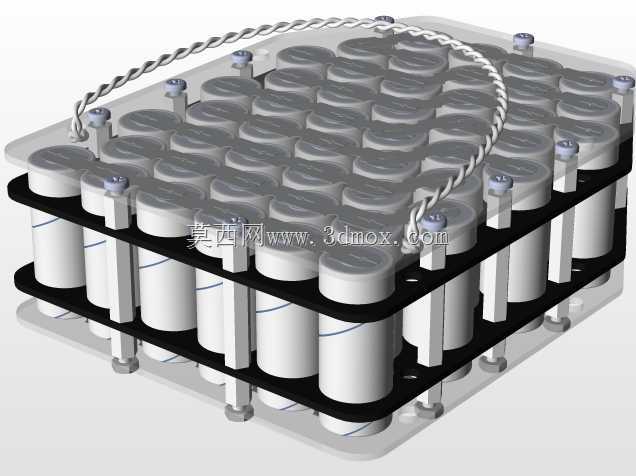

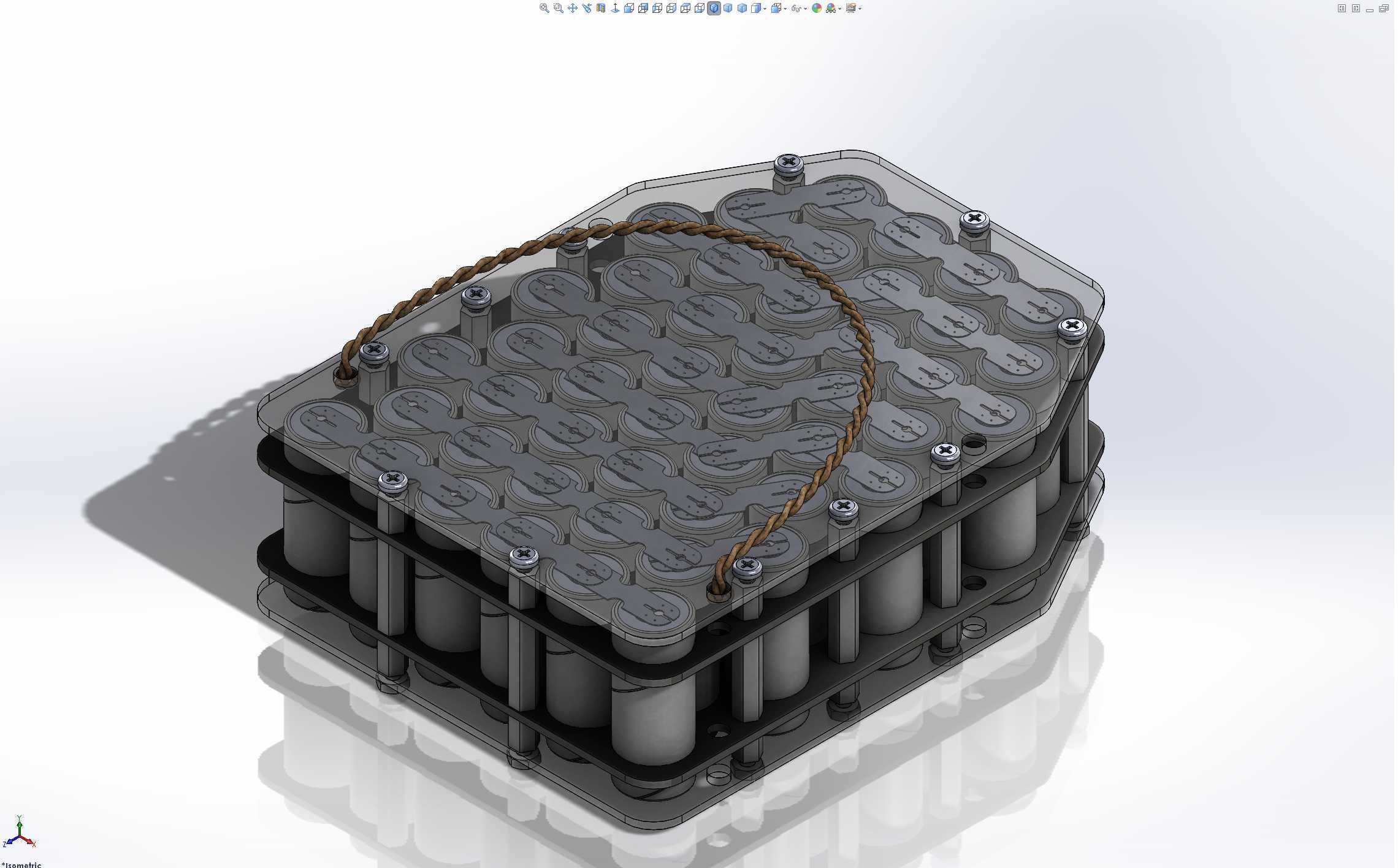

该结构为圆柱电芯串并联成组的电池模组，主要应用于低速电动车辆动力供电、小型储能备电系统、便携工业电源等场景，作为电能存储与输出的核心载体，承担电芯固定、绝缘防护、串并联汇流、结构承载的核心作用。设计过程中首先考虑电芯的排布密度，采用矩阵式紧密排布方案，在有限的安装空间内最大化容纳电芯数量，兼顾整体能量密度与结构紧凑性，模组整体外轮廓为切角矩形，可适配设备舱内异形安装空间，避免边角空间浪费，安装边界预留了固定孔位，可直接通过螺栓与设备安装基座固定，无需额外设计转接支架。上下两层端板采用高强度绝缘工程材质，既保证整体结构的抗挤压、抗振动性能，满足车载场景下的颠簸工况使用要求，又实现电芯与外部金属结构的绝缘隔离，避免短路风险。电芯之间预留了均匀的散热间隙，可配合自然对流或风冷散热方案，避免充放电过程中热量积聚导致的电芯性能衰减，延长模组整体使用寿命。串并联连接采用跨接式汇流结构，搭配编织接地跨线，保证各电芯之间的电流传输均匀性，降低连接部位的接触电阻，减少大电流充放电时的局部发热。模组四周采用贯穿式拉杆配合锁紧螺母实现整体压紧，装配过程中可通过控制螺母锁紧扭矩保证各位置压紧力一致，避免电芯受挤压变形，同时方便后期维护时的拆解与电芯更换。端板表面设计有对应每个电芯的定位凹槽，电芯装配时可直接嵌入凹槽实现快速定位，提升装配效率，同时限制电芯在径向的窜动，在受到冲击载荷时避免电芯移位导致的连接片脱落。整体结构未设置冗余的装饰性部件，所有结构特征均服务于功能实现，兼顾了结构强度、绝缘性能、散热需求与装配便利性，可直接作为动力或储能系统的标准电芯模组单元使用，适配不同容量等级的电源系统搭建需求。
