航模锂电池平衡充电器结构设计

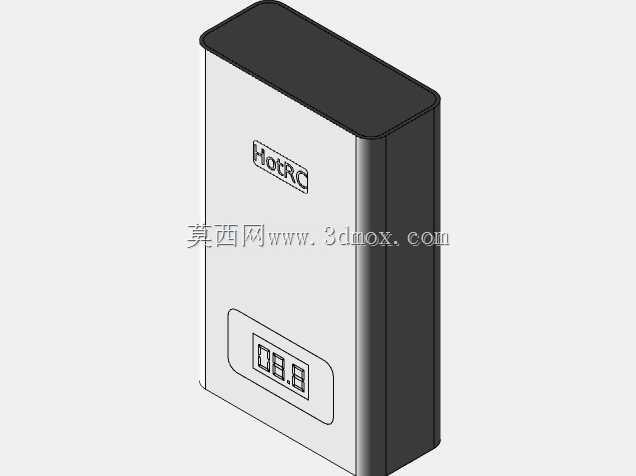

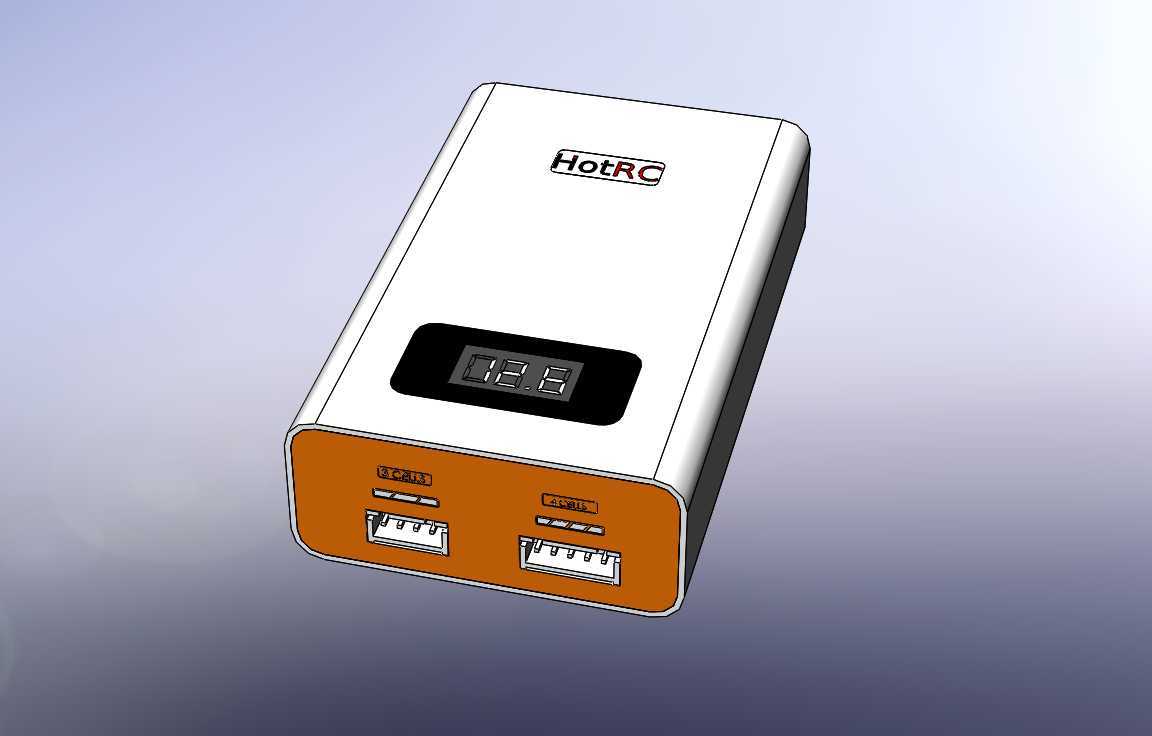

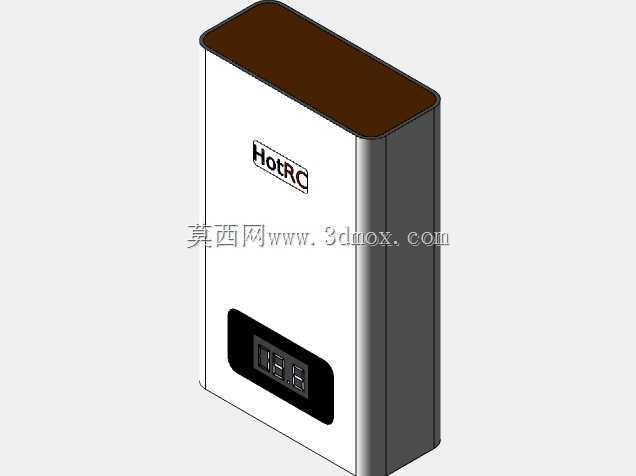

这款充电器主要面向航模玩家群体，适配3S、4S规格的锂聚合物电池充电需求，日常使用场景覆盖航模外场飞行补给、工作室电池维护、模型店售后充电服务等多个场景，能够同时为多组不同规格的航模锂电池提供稳定的平衡充电输出，避免单节电芯过充过放引发的电池鼓包、寿命衰减问题。从结构设计层面来看，整体采用长方体圆角壳体布局，壳体边缘做了R3左右的圆角过渡，既能够避免日常携带时的棱角磕碰，也能提升手持握持的舒适度，壳体整体长宽高控制在手掌可握持的尺寸范围内，方便外场携带时放入工具包或者飞行箱，不会占用过多储物空间。接口端集中布置在壳体的同一侧端面，包含多组平衡充接口与USB输出接口，接口排布间距预留了足够的插头插拔操作空间，不会出现相邻插头干涉无法同时插接的问题，端面采用橙色阻燃材质做分区设计，和白色主壳体形成明显视觉区分，用户在光线不足的外场环境下也能快速找准接口位置，降低插反接口的概率。顶面集成了数码管显示模块，能够实时显示当前充电电压、充电电流、单节电芯电压等核心参数，显示窗口做了内凹下沉设计，表面覆盖透明PC防护片，既可以避免日常放置时刮花显示区域，也能减少户外强光下的显示反光，提升参数读取的清晰度。内部结构设计上，主板与壳体之间预留了2mm左右的空气对流间隙，功率器件位置对应壳体侧面预留了隐形散热风道，长时间大电流充电时能够依靠自然对流带走热量，不需要额外加装散热风扇，既降低了整机工作噪音，也避免了风扇进灰带来的后期维护问题。壳体上下盖采用卡扣加螺丝的双重固定方式，卡扣沿壳体四周均匀布置，螺丝隐藏在底部防滑胶垫下方，既保证了壳体装配的连接强度，跌落时不会出现壳体开裂分离的问题，也保持了外观面的整体整洁性，没有外露的螺丝孔影响视觉效果。底部四个角位置布置了防滑硅胶垫，放置在桌面或者飞行箱表面时能够提供足够的摩擦力，不会因为线材拉扯出现设备滑落的问题，同时硅胶垫垫高了壳体底部，和放置面之间留出了通风间隙，进一步提升底部的散热效率。
