航模用4S 5200mAh锂电池外观结构设计

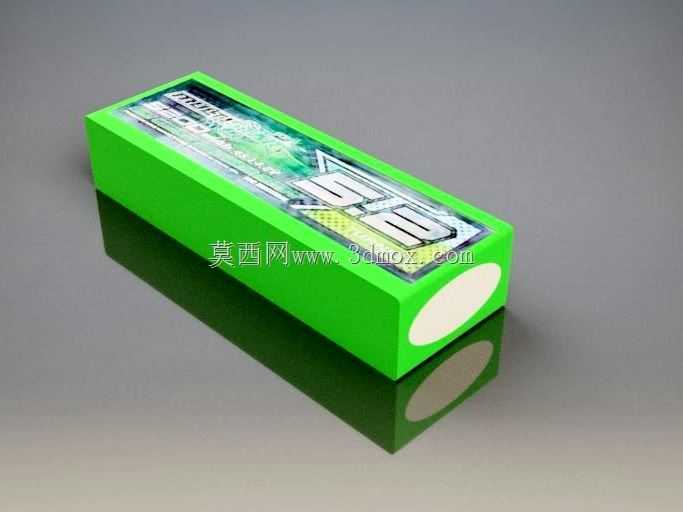

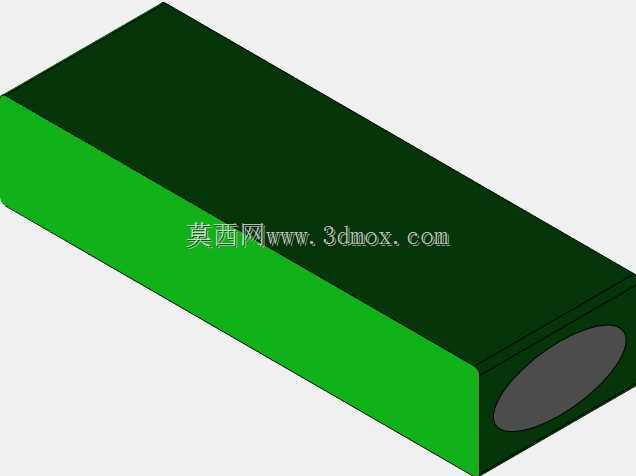

这款锂电池的结构设计，主要面向固定翼航模、多旋翼无人机这类对电源重量、放电性能有较高要求的应用场景，在做整机结构布局时，电源舱的尺寸边界往往是前期设计需要优先敲定的核心参数之一，毕竟航模类设备的重心调整、配重分布都和电池的安装位置、外形尺寸直接挂钩。从实际使用需求出发，这类4S规格的锂电池，需要匹配大电流放电的工况，所以外壳结构在设计时优先考虑了硬质封装的抗形变能力，避免飞行过程中受气流冲击、起降震动导致内部电芯移位，引发供电故障。设计过程中没有额外预留导线的安装结构，是因为不同航模设备的电调接口位置、走线方向差异极大，把接线端的设计自由度留给整机装配环节，反而能提升这款电池的适配性，不用被固定出线方向限制安装角度，不管是前置电源舱的固定翼机型，还是中置电池仓的多旋翼机型，都能根据重心调整需求灵活摆放。外形上采用规整的长方体切角设计，边角做了圆弧过渡处理，一方面是降低外壳在插拔过程中对电源舱内壁的剐蹭，另一方面也能减少尖锐边角在炸机时对机身其他部件的二次损伤，外壳表面的标识区域做了下沉式的凹槽设计，粘贴参数标签后不会因为反复插拔出现标签卷边、脱落的问题，日常维护时能快速识别电池的容量、放电倍率参数。做结构建模的时候，特意把外壳的壁厚控制在兼顾强度和重量的合理区间，毕竟航模对每一克的重量都很敏感，过厚的外壳会增加无效负载，过薄则无法支撑内部电芯的固定，也难以抵抗日常使用中的磕碰。端面的圆形区域是预留的平衡充接口对位标识，装配时可以快速对准接口位置，不用反复调整电池的摆放方向，提升外场换电的效率。在安装边界的考量上，这款电池的长宽高尺寸适配市面上绝大多数中型航模的标准电源舱，外壳侧面没有突出的卡扣、凸台结构，安装时可以直接顺着电源舱的导轨滑入，配合魔术贴或者绑带就能完成固定，不需要额外设计定制化的固定支架，能降低整机的结构设计复杂度。
