简化型导流结构喷嘴

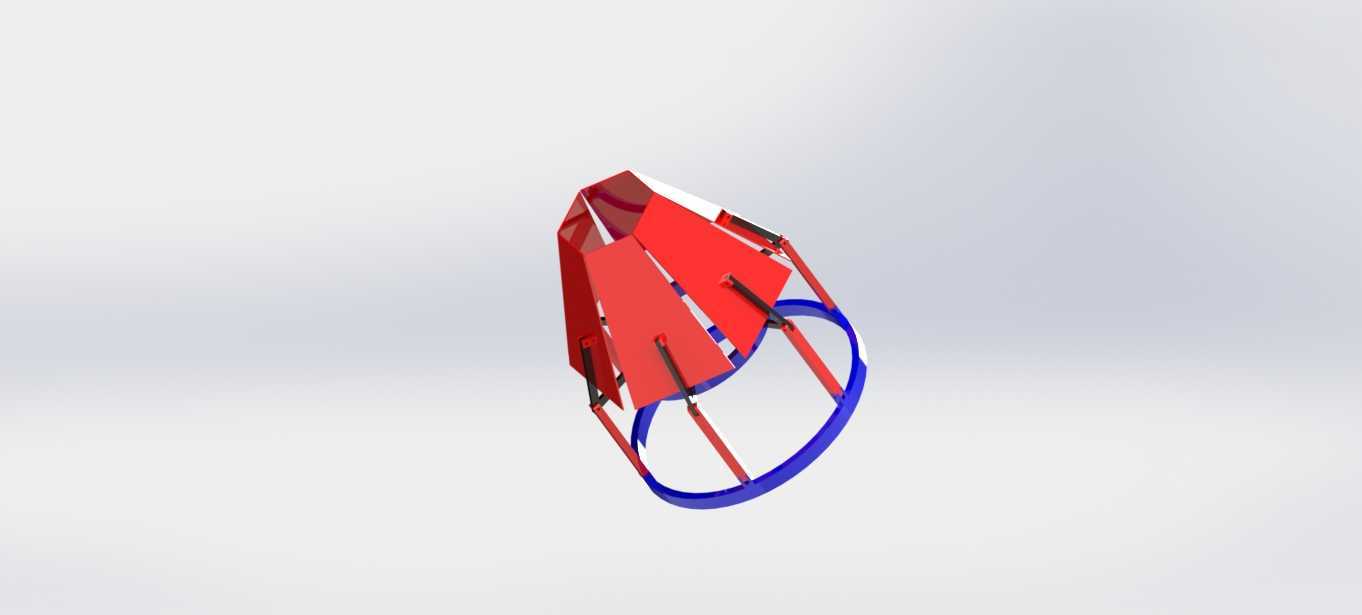

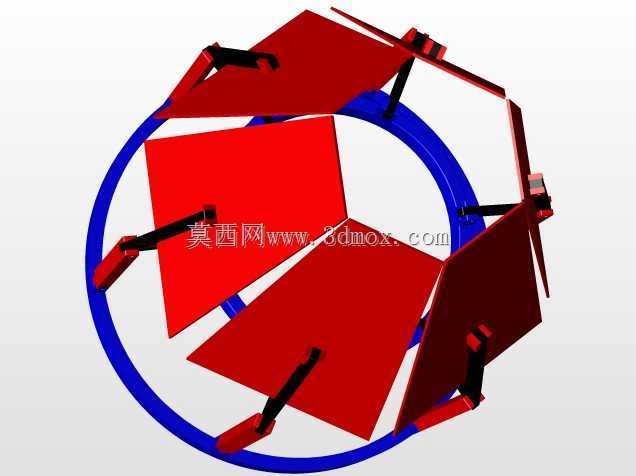

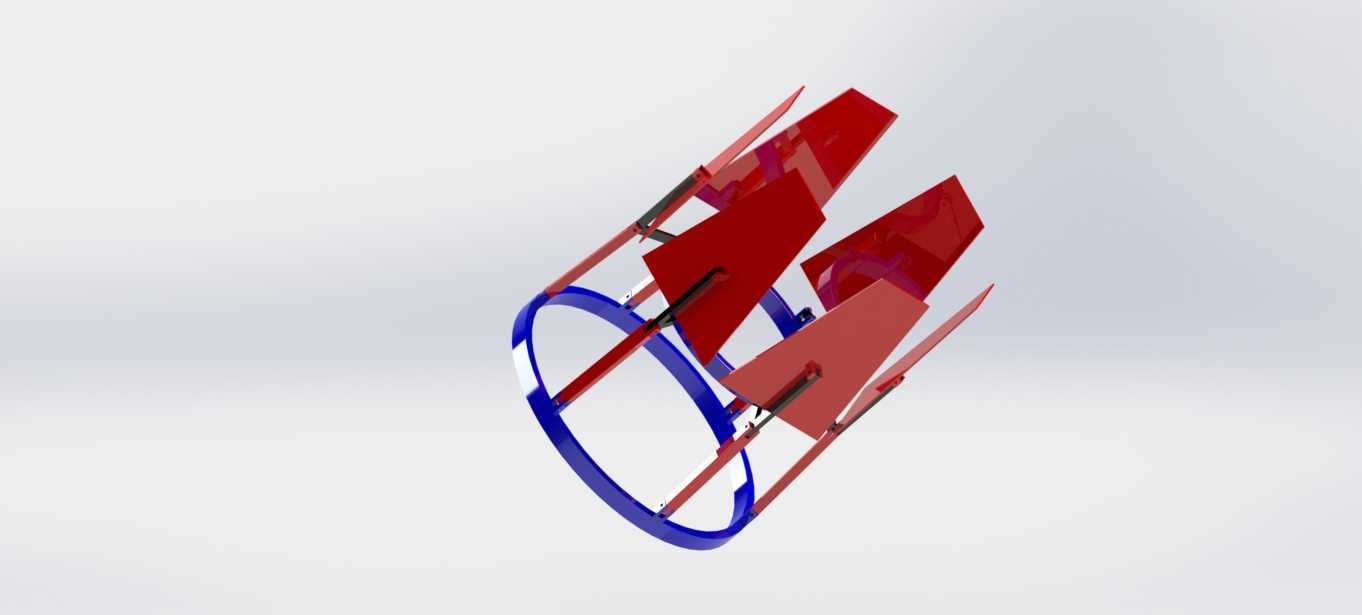

这款喷嘴采用简化式导流结构设计，核心作用是调控流经其内部的空气、气体等流体的流动状态，在各类需要精准控制气流流向、流速的工业场景中都能适配使用。从结构设计逻辑来看，这款喷嘴没有采用传统喷嘴的封闭内腔结构，而是通过多片径向布置的导流叶片搭配环形支撑基座构成，导流叶片沿周向均匀排布，每片叶片的倾斜角度经过反复校核调整，能够在流体通过时，对不同径向位置的流体进行分层导向，避免流体在出口处产生紊流、偏流的问题，有效提升喷流的集中度与指向性。环形支撑基座作为整个喷嘴的安装基准，其端面预留了适配常规管路连接的安装边界，可直接与对应通径的供气、供气管路对接，不需要额外设计转接结构，安装时只需对齐管路端面，通过常规紧固件即可完成固定，适配多数工业现场的快速装配需求。在实际应用场景中，这类简化结构的喷嘴可适配多种工况，比如小型工业吹扫工位，可通过调整导流叶片的角度，将喷出气流调整为适合工件表面浮尘吹扫的均匀扇形流态，避免局部气流冲击力过大损伤工件表面；在小型气体冷却工位，可通过导流结构将冷却气流均匀导向发热部件表面，提升冷却换热的均匀性，避免局部过热问题；也可用于小型气动输送系统的末端出料口，通过气流导向控制物料的喷出方向与扩散范围，减少物料飞溅的情况。设计过程中特意简化了非必要的结构细节，去掉了传统喷嘴上冗余的调节旋钮、密封副等复杂结构，在保证核心导流功能不受影响的前提下，尽可能降低了结构的复杂程度，既减少了加工制造的工序难度，也降低了后续使用过程中出现结构卡滞、积尘堵塞的概率，日常维护只需定期擦拭导流叶片表面的积尘即可，不需要拆解复杂构件。从外形尺寸来看，这款喷嘴整体为锥台状轮廓，最大外径位于底部环形基座位置，整体轴向长度较短，不会占用过多的安装空间，即使在设备内部管路排布密集的狭小空间内，也能顺利完成安装适配，不会和周边的管路、结构件产生干涉。导流叶片的厚度经过合理设计，在保证结构强度、能够承受常规工作气压下气流冲击的前提下，尽可能减小叶片厚度，降低叶片本身对流体的阻力，减少流体通过时的压力损失，提升能量利用效率。叶片与环形基座的连接位置做了圆弧过渡处理，避免应力集中导致长期受气流冲击后出现叶片断裂、变形的问题，提升结构的长期使用可靠性。
