带蜂窝空心结构的航空发动机支撑构件

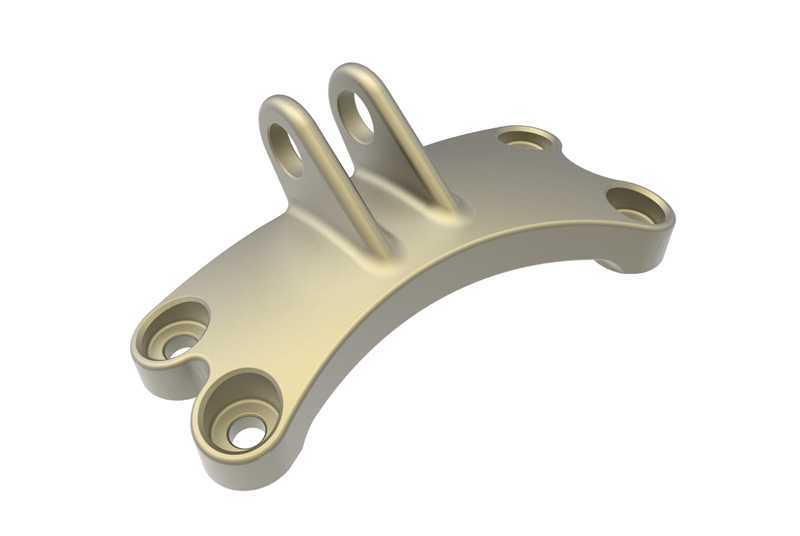

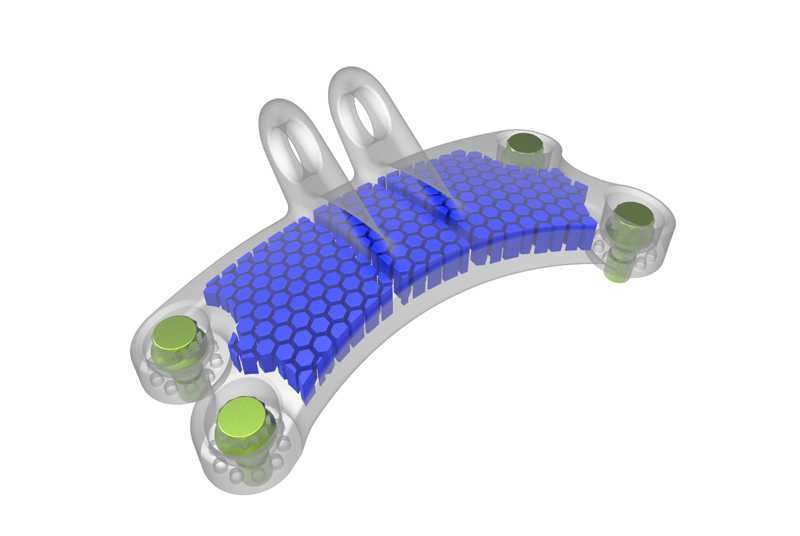

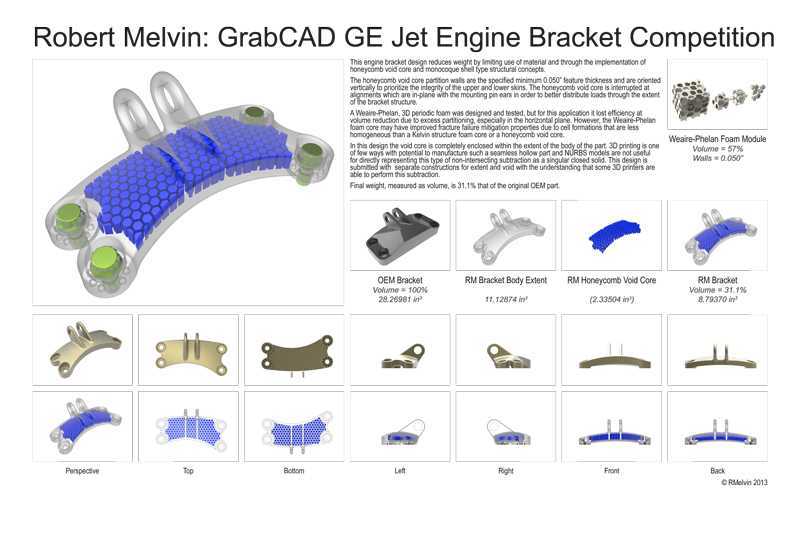

该支撑构件主要应用于航空喷气发动机的周边附属结构安装场景，承担发动机外部管路、传感组件的承载定位功能，在航空动力系统的装配环节中，需要在有限的发动机舱安装空间内，兼顾承载能力与自重控制，避免额外增加发动机整体负载，同时要满足航空工况下的振动耐受要求。从结构设计来看，构件主体采用弧形适配轮廓，能够贴合发动机机匣的外圆弧面安装基准，避免装配时出现结构干涉，两端的安装凸台预留了紧固件穿装空间，凸台内部做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，防止长期受振后安装孔位出现开裂变形。内部填充的蜂窝空心芯结构是该构件的核心设计点，这种正六边形蜂窝排布的空心结构，在保证构件整体抗弯、抗扭截面模量的前提下，大幅削减了实体材料的用量，相比同尺寸的实心铸造支架，自重仅为传统OEM零件的三成左右，对于航空装备而言，每一克的自重降低都能转化为燃油效率的提升与有效载荷的增加。设计过程中需要兼顾蜂窝结构的壁厚与单元尺寸，蜂窝单元过小会增加成型难度，过大则会降低结构的整体抗形变能力，同时要保证蜂窝芯与外部蒙皮的结合强度，避免在承受交变振动载荷时出现内外结构分层脱离。构件的安装边界需要匹配对应机型的机匣安装点位，四个安装凸台的位置度公差需要控制在航空装配要求的范围内，保证紧固件能够顺利穿装对位，不需要现场额外修配。上部的两个挂耳结构用于挂载小型附属组件，挂耳的开孔做了衬套适配设计，能够减少挂载部件振动带来的孔壁磨损。整个构件的外轮廓做了圆弧过渡处理，没有尖锐棱角，一方面可以减少航空飞行过程中的气动阻力，另一方面也能避免应力集中带来的结构疲劳风险，适合采用增材制造工艺一次成型，不需要后续拼接焊接，减少了加工工序带来的结构缺陷。在实际工况中，该构件需要承受发动机运行时的高频振动，以及起降过程中的温度交变影响，蜂窝结构的空心腔室还能在一定程度上起到阻尼减振的作用，吸收部分振动能量，降低振动向挂载部件的传递效率，提升附属组件的运行稳定性。
