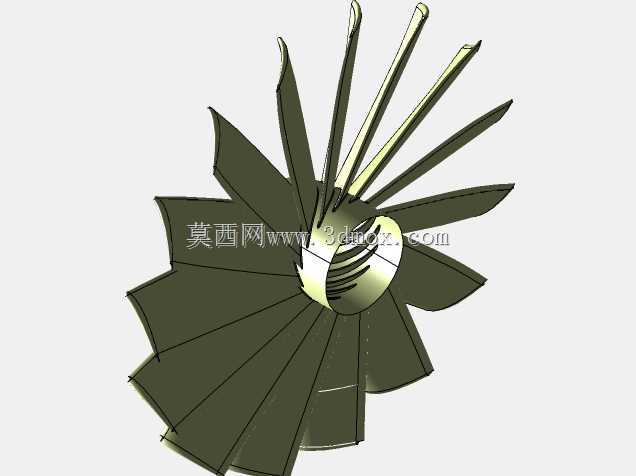

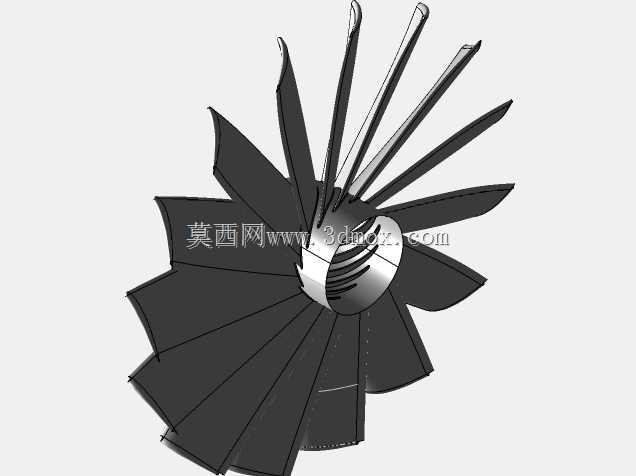

带长短复合叶型的涡轮叶片结构

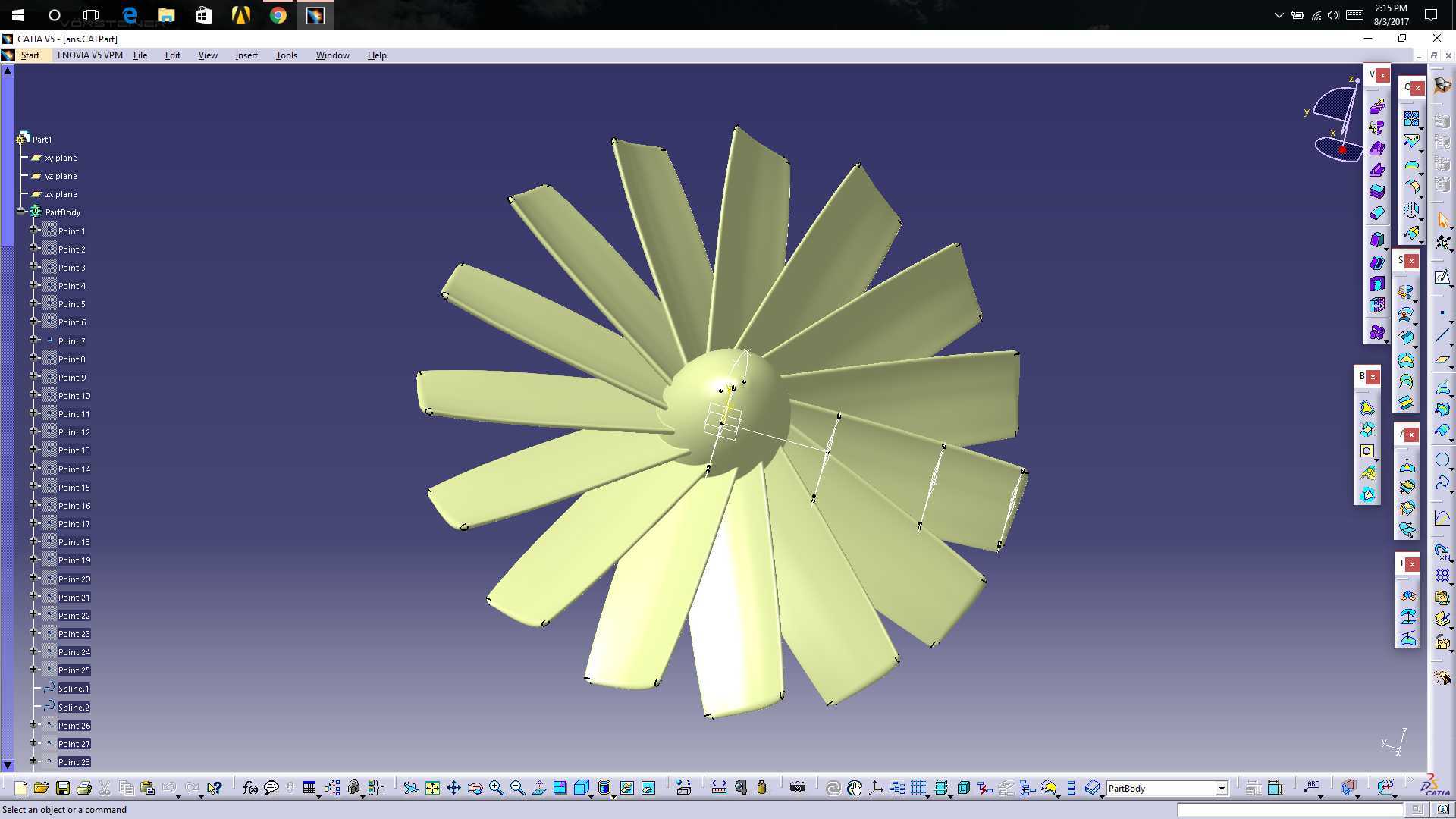

这类带长短复合叶型的涡轮叶片，常应用在中小型燃气轮机、车用涡轮增压器以及小型航空辅助动力单元的涡轮端，直接参与高温高压工质的能量转换过程，将流体携带的热能与动能转化为转轴的旋转机械能，为整套动力输出单元提供核心动力支撑。从实际工况适配角度看，长短叶片交错排布的结构，能在有限的轮盘安装空间内，优化流道内的工质流动状态，减少全叶高叶型容易出现的叶顶间隙泄漏损失，同时降低叶片通道内的二次流涡旋强度，提升整级涡轮的能量转换效率。设计过程中，首先要匹配轮盘的安装定位基准，叶根采用枞树型榫头结构，和轮盘上的榫槽形成精准的间隙配合，保证高温工作状态下的热膨胀余量，同时传递叶片工作时承受的离心力、气动力矩以及交变振动载荷。叶片的叶身型线采用变截面扭叶设计，从叶根到叶顶的截面弦长、安装角连续平滑过渡，适配不同半径位置的工质流速与流向，避免气流在叶身表面出现分离，降低流动阻力。短叶片的长度约为长叶片的二分之一，布置在相邻两片长叶片的流道中间位置，主要作用是梳理长叶片通道后半段的紊乱气流，抑制大尺寸流道内容易产生的气流分离，同时不会过多增加轮盘的整体重量，控制转子转动惯量在合理区间，保证动力单元的响应速度。安装边界上，叶片装配后整圈叶顶的圆跳动公差需要控制在0.03mm以内，叶顶与机匣内壁的间隙保持在0.2-0.4mm区间，既避免转动过程中出现刮蹭，又尽可能减少间隙泄漏带来的效率损失。叶身表面的粗糙度要求达到Ra0.8以下，减少工质流动时的摩擦阻力，同时降低高温工况下杂质附着的概率。这类叶片在实际运行中需要承受800-1100℃的持续高温，以及每分钟数万转的离心载荷，所以型线设计时还要做振动模态校核，让叶片的固有频率避开转子转动的激振频率区间，避免运行过程中出现共振断裂的故障。和常规等长叶片的涡轮结构相比，这种长短复合叶型的结构，在相同轮盘直径下能提升8%-12%的通流效率，同时转子整体重量降低约7%，对于对重量和效率要求较高的移动类动力设备适配性更强。建模过程中需要保证叶身型线的曲率连续，榫头的定位面与叶身的基准轴同轴度公差符合装配要求，所有过渡圆角处避免应力集中，尤其是叶根与榫头连接的位置，要做R2以上的圆滑过渡，降低交变载荷下的应力集中系数，提升部件的疲劳使用寿命。
