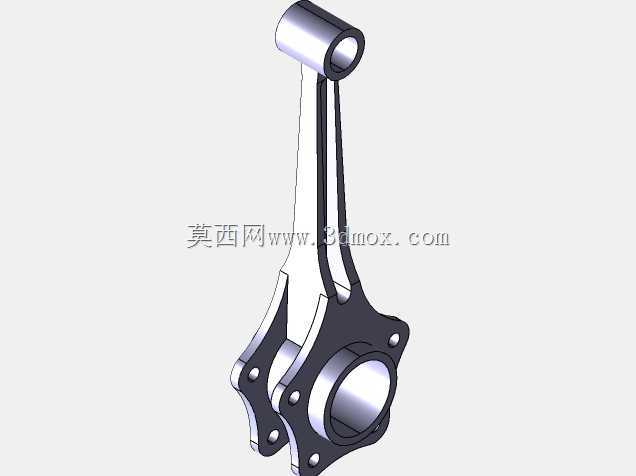

径向发动机主连杆结构三维设计

项目分类:3D模型 发布时间:2021-08-09 ID:229107
  • 径向发动机主连杆结构三维设计

径向发动机主连杆是星型活塞发动机动力传递路径中的核心承载构件,区别于直列、V型发动机的并列连杆布局,这类主连杆需要同时承接活塞往复运动的力传递、以及多组副连杆的铰接联动需求,在航空活塞发动机、早期大功率星形内燃机、特种动力装备中应用广泛。从结构功能来看,主连杆的大端直接套装在发动机曲轴的曲柄销上,小端通过活塞销连接对应气缸的活塞,杆身侧面预留的多组铰接凸台,用于连接其余气缸的副连杆,将多个气缸的活塞往复推力汇总后传递给曲轴,转化为旋转扭矩输出。设计过程中首先要匹配发动机的缸数布局,常见的7缸、9缸径向发动机,主连杆大端周边的副连杆铰接点需要沿圆周方向均匀分布,保证各缸活塞运动相位符合点火顺序要求,避免出现运动干涉。杆身采用工字形截面设计,在保证轴向抗压、抗弯强度的前提下尽可能降低结构重量,减少高速运转时的往复惯性力,大端与小端的过渡区域做了大圆弧平滑处理,降低应力集中系数,避免交变载荷下出现疲劳断裂。安装边界方面,大端内孔需要匹配曲轴曲柄销的直径尺寸,装配时需保证轴瓦的配合间隙符合润滑要求,杆身侧面的副连杆铰接孔位置精度直接影响各缸的压缩比一致性,加工时需要严格控制孔位的角度公差与位置度,小端的衬套孔需要与活塞销保持合适的配合间隙,保证活塞往复运动时的浮动连接需求。实际运行中,主连杆承受的载荷十分复杂,既包含活塞做功时的爆发压力冲击,也有高速运转时的往复惯性力、离心力的复合作用,因此结构设计时需要对杆身的刚度、强度做反复校核,大端的连接螺栓排布需要保证足够的预紧力,避免运转过程中出现连接松脱。这类主连杆的外形轮廓需要避让曲轴箱内部的其他构件,同时要保证润滑油道的连通,让压力机油能够顺利输送到大小端的摩擦副位置,形成可靠的润滑保护膜,降低运转过程中的磨损。
