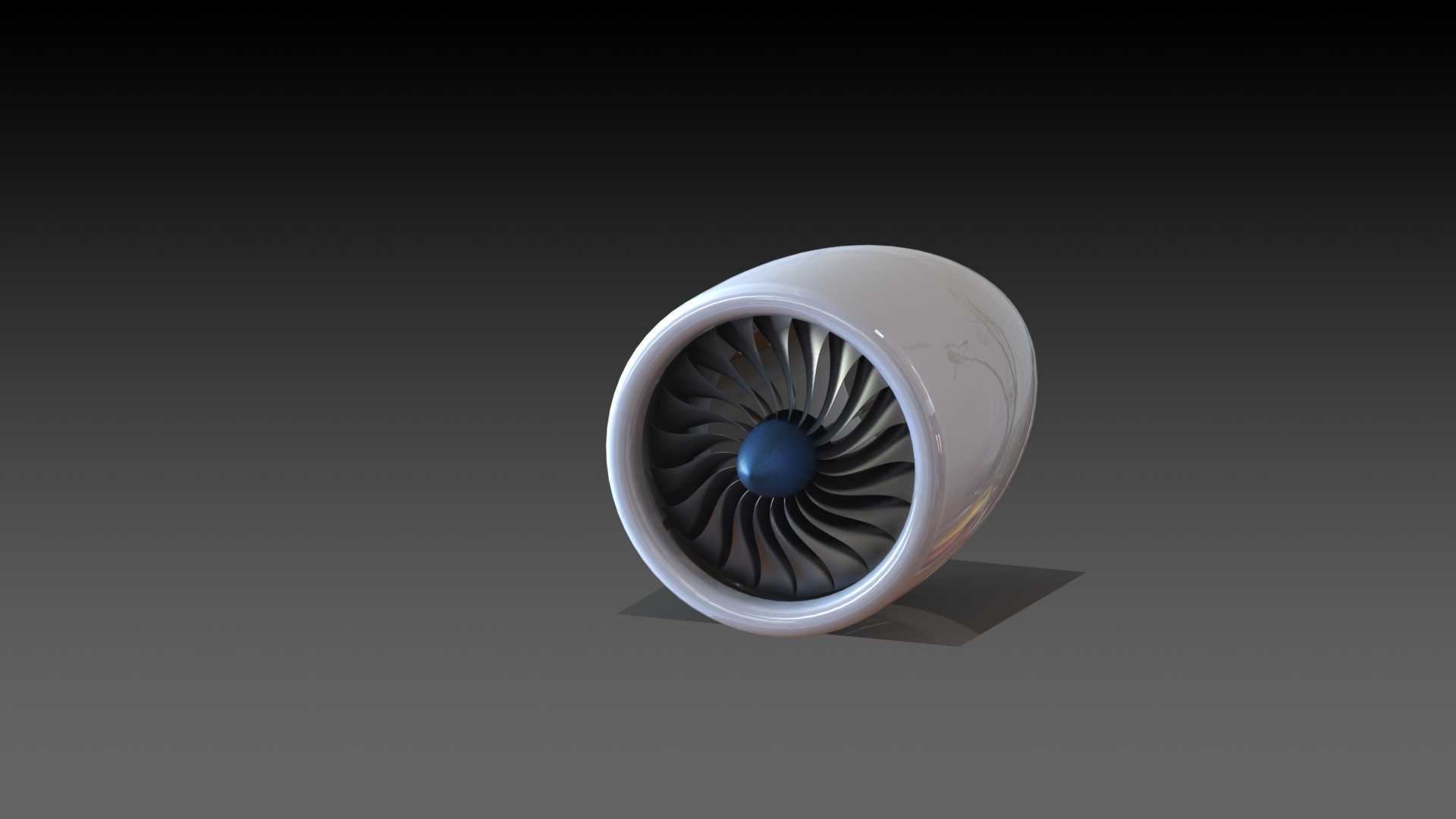

高保真航空涡轮喷气发动机外观结构

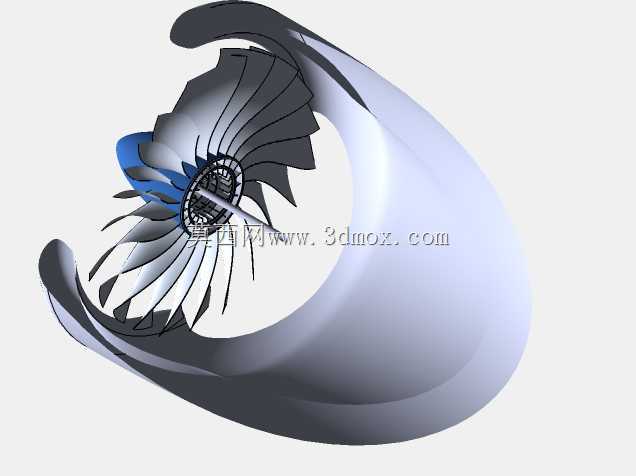

该模型还原了大涵道比涡轮喷气发动机的前端进气段核心结构，这类动力单元是民用干线客机、大型军用运输机的核心动力来源，承担着为飞行器提供巡航阶段主要推力的作用，其进气端的气动设计直接决定了发动机在不同飞行马赫数、不同迎角工况下的进气效率，甚至会影响压气机叶片的工作稳定性，避免出现喘振等危及飞行安全的故障。从结构设计来看，模型完整呈现了发动机短舱的流线型外罩，这部分结构在实际应用中既要满足气动减阻需求，还要承担容纳内部核心机、敷设管路与线缆、承受飞行过程中气动力载荷的作用，外罩的曲面曲率经过多轮气动优化，能够让来流平滑进入压气机段，减少进气道内的气流分离损失。模型重点还原了前端的风扇叶片结构，实际工作中这部分大尺寸叶片会将吸入的气流分为外涵道与内涵道两股，外涵道气流直接产生大部分巡航推力，内涵道气流则进入压气机、燃烧室参与能量转换，叶片的翼型曲面、扭转角度都经过严格的气动计算，每一片叶片的安装角都对应不同径向位置的来流速度，保证整级风扇的做功效率。在安装边界层面，这类发动机前端进气段的外径尺寸通常与发动机整体推力等级直接相关，模型呈现的短舱法兰接口位置，对应实际安装中与机翼吊舱或者机身安装架的连接点位，接口处的安装边需要预留足够的螺栓孔位，同时要保证连接后的同轴度，避免运行过程中出现振动超限的问题。设计这类航空动力部件的三维结构时，首先要匹配飞行器的整体动力需求，确定进气道的捕获面积，再根据风扇级的直径参数推导短舱的整体流线轮廓，叶片部分的建模需要兼顾气动外形与根部的榫头连接结构，虽然该模型侧重外观展示，但结构比例完全参照实际商用航发的尺寸比例搭建，能够用于航空类科普展示、飞行器总体布局方案的可视化演示，也可作为航空相关专业教学中讲解涡轮发动机进气结构的直观教具，帮助从业者快速理解大涵道比涡扇发动机前端的结构组成与各部件的功能逻辑。
