径向发动机传动连杆结构设计

　　在星型布局的径向发动机动力传输体系中，连杆是衔接活塞往复运动与曲轴旋转输出的核心受力构件，这类结构最早广泛应用于航空活塞发动机，后续在小型固定式动力机组、老式摩托竞速机型、特种作业小型动力装置中也有大量适配场景，其设计合理性直接决定了动力转换效率、整机运行寿命与高转速工况下的动平衡表现。

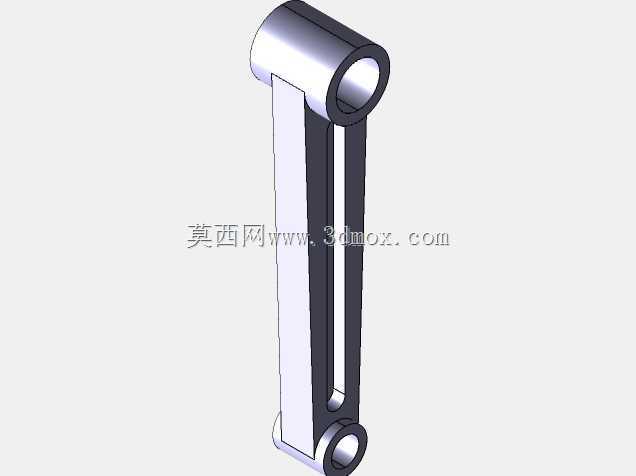

　　不同于直列发动机的并列连杆布局，径向发动机的连杆需要围绕中心曲轴做周向排布，单根连杆的小头端通过活塞销与对应气缸的活塞组件铰接，大头端则与曲柄销形成转动配合，部分大缸径径向发动机会采用主副连杆结构，但本次呈现的单体连杆为单缸适配的独立传动结构，杆身采用工字型截面设计，这一结构选型是在反复校核抗弯截面模量与整体重量后确定的——工字型截面在保证杆身承受交变拉压载荷、侧向弯曲载荷所需刚度的前提下，能够最大程度削减非必要的实体材料，降低连杆自身往复运动产生的惯性力，这对于高转速运行的径向发动机而言至关重要，过大的往复质量会直接加剧曲轴轴承的冲击载荷，拉高整机振动水平。

　　从安装边界来看，连杆小头的衬套孔与活塞销采用间隙配合，配合公差需要根据活塞销的直径、运行时的热膨胀量选定，通常会预留0.02-0.05mm的配合间隙，保证热机状态下活塞销不会因膨胀卡滞；大头的轴瓦孔与曲柄销的配合则需要兼顾转动灵活性与承载能力，轴瓦表面通常会浇注减磨合金层，配合间隙控制在0.03-0.08mm区间，同时大头孔的圆柱度、同轴度公差需要严格控制在IT5级精度以内，避免运行过程中出现偏磨导致轴瓦过早失效。杆身的过渡区域全部采用大圆角平滑过渡，不存在直角锐边结构，这是为了规避应力集中问题——连杆在运行过程中需要承受周期性的燃气爆发压力、往复惯性力、旋转离心力的复合作用，应力集中点很容易在交变载荷下萌生疲劳裂纹，最终导致连杆断裂引发整机报废的严重故障。

　　设计过程中需要先完成运动学仿真，确定活塞的上止点、下止点位置对应的连杆摆角范围，校核连杆在最大摆角状态下是否会与气缸壁、曲轴平衡块发生运动干涉，杆身的长度设计需要结合曲轴曲柄半径确定，通常连杆长度与曲柄半径的比值（即连杆比）会控制在3.2-4.2区间内，比值过小会导致连杆摆角过大，加活塞对气缸壁的侧向压力，加剧气缸套的偏磨；比值过大则会增加整机的整体高度，抬升发动机重心，不利于动力装置的紧凑化布局。杆身的工字型截面腹板厚度需要根据最大爆发压力下的压杆稳定计算结果确定，保证连杆在最大压缩载荷下不会发生失稳弯曲，同时还要完成疲劳强度校核，确保在额定转速下的循环载荷作用下，连杆的安全系数能够达到1.5以上，满足长期可靠运行的要求。

　　从实际应用场景出发，这类连杆除了适配传统的燃油径向发动机，在改装的压缩空气径向动力马达、小型斯特林发动机的动力端也有相似的结构应用，只是根据载荷大小调整杆身截面尺寸、配合公差参数即可。在加工工艺层面，这类连杆通常采用模锻毛坯成型，经过调质处理获得综合力学性能，之后再对大小头孔、端面进行精加工，所有受力表面都会经过喷丸强化处理，提升表面残余压应力，进一步增强疲劳强度。安装过程中需要注意连杆大头的剖分面定位精度，螺栓的拧紧力矩需要严格按照工艺要求执行，采用对角分次拧紧的方式，避免大头孔出现失圆，影响轴瓦的配合状态。日常运维中，需要定期检查连杆衬套、轴瓦的磨损量，当配合间隙超过设计阈值时及时更换配件，避免出现连杆松旷引发的敲缸、拉缸故障。
