立方卫星铰接式组装承载框架结构

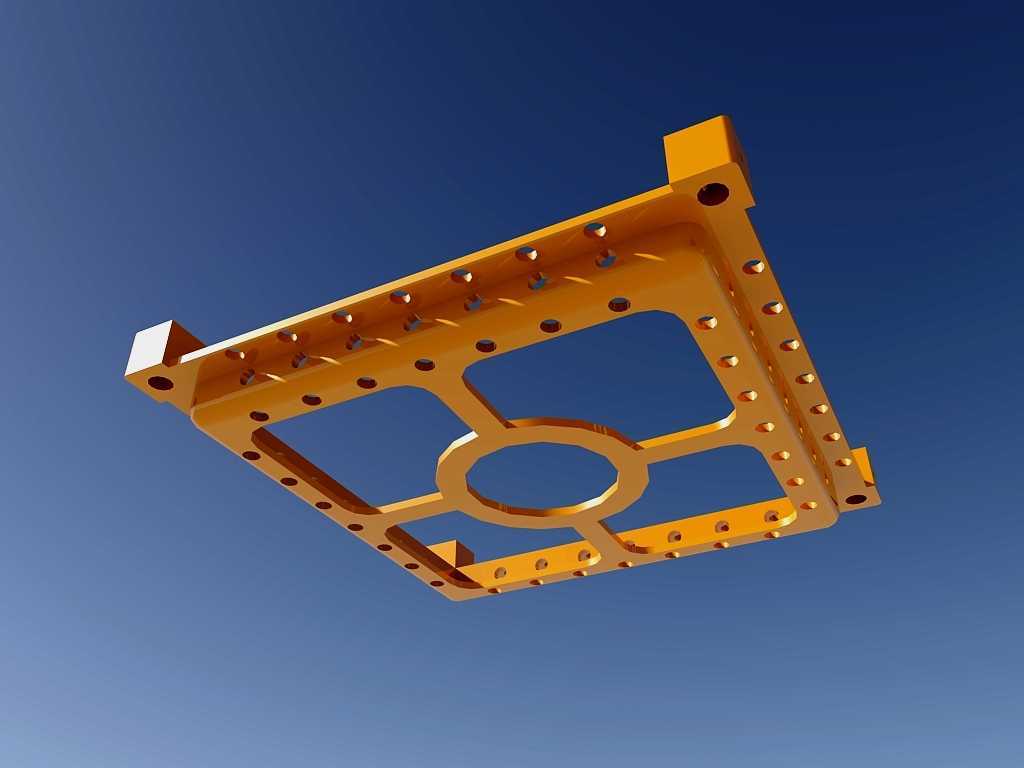

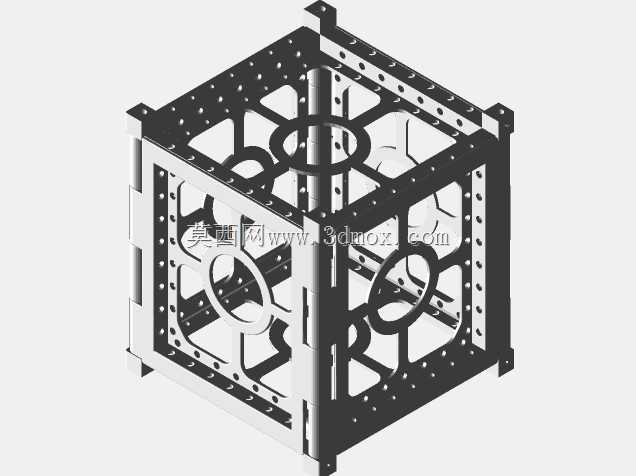

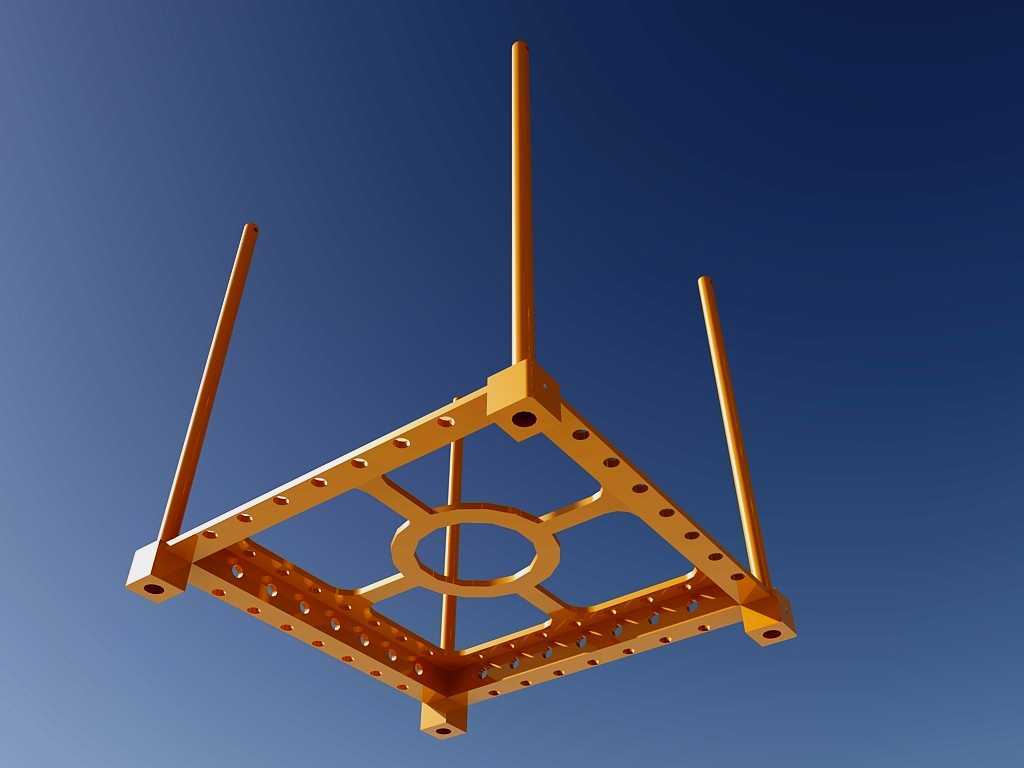

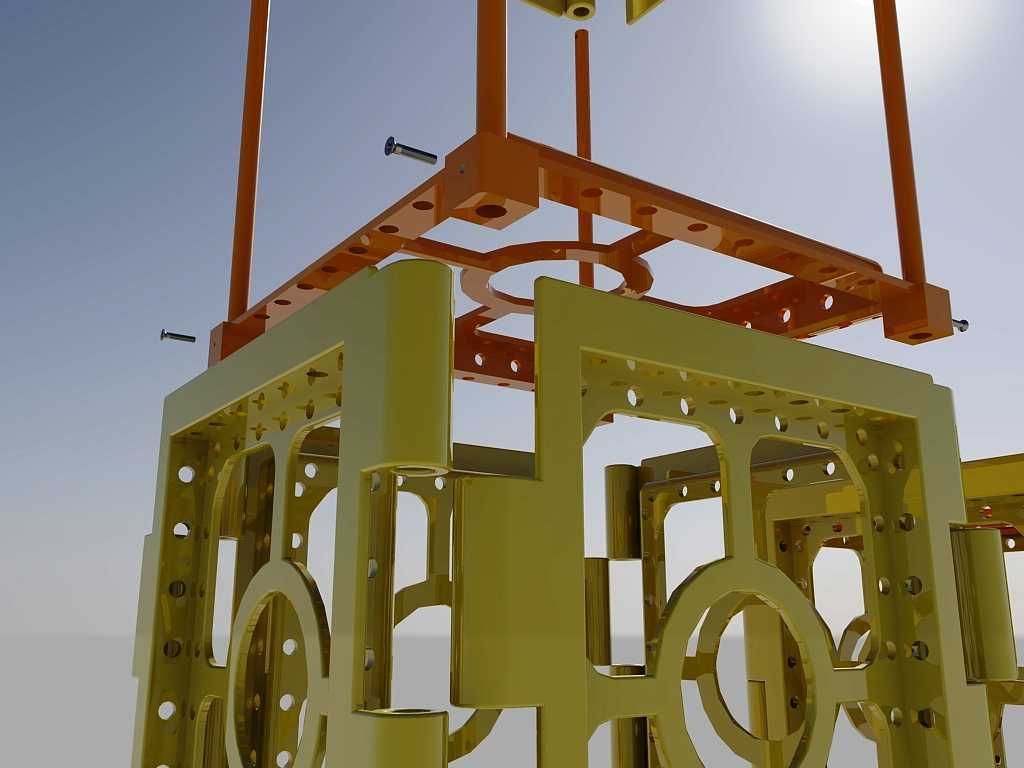

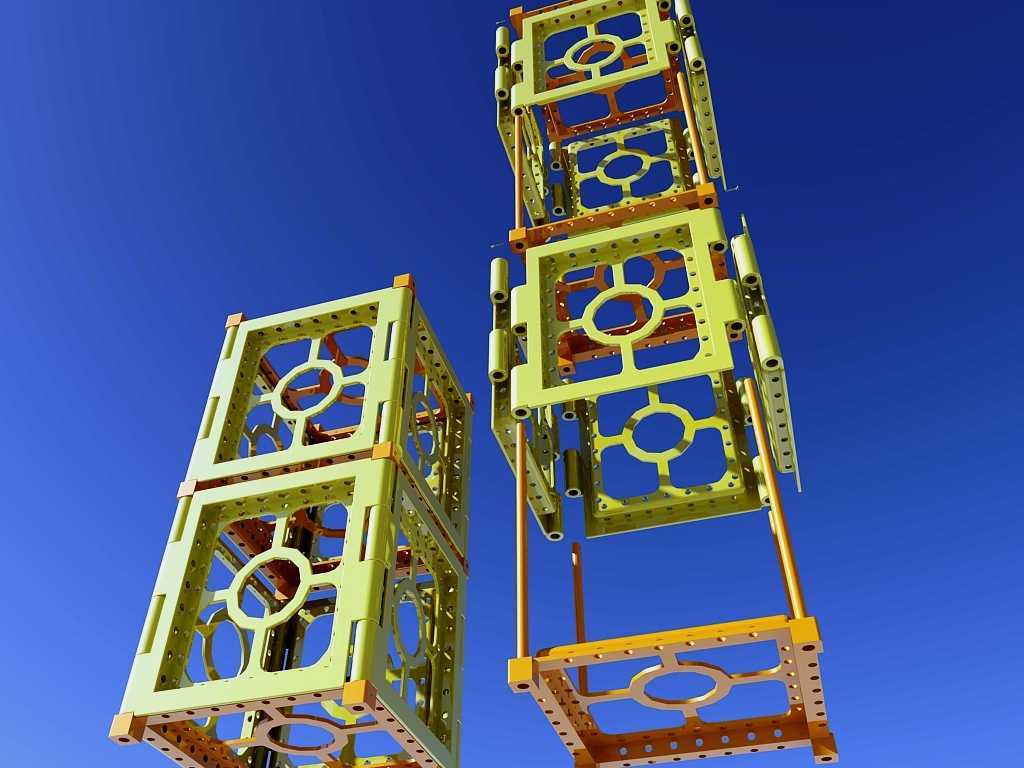

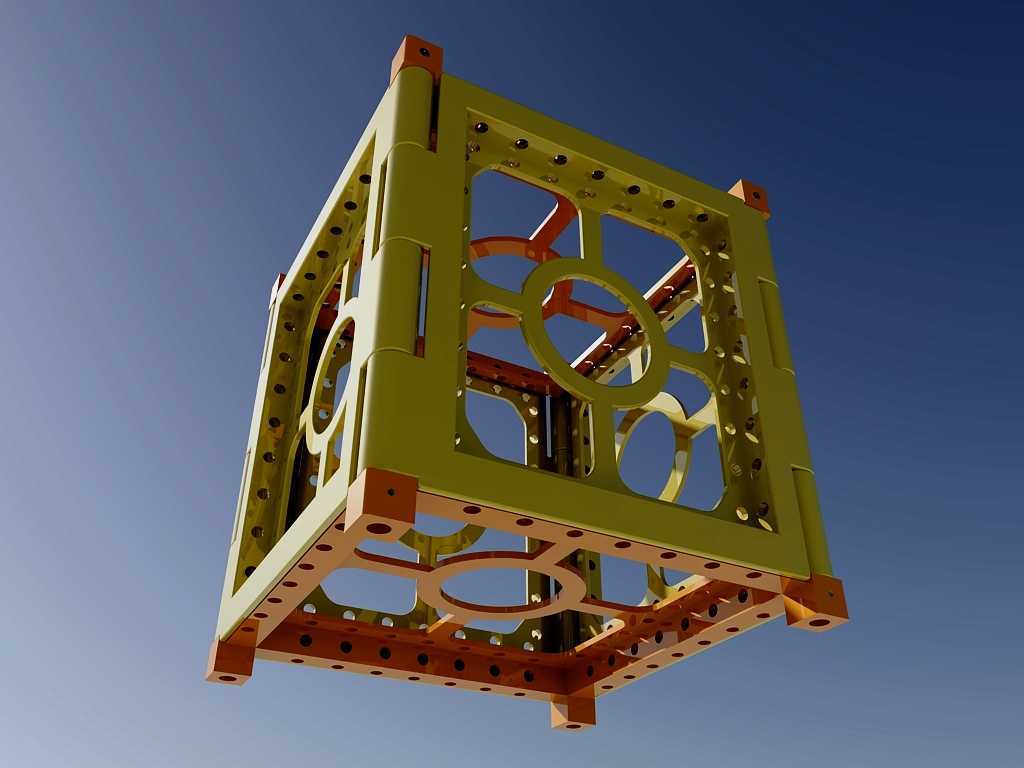

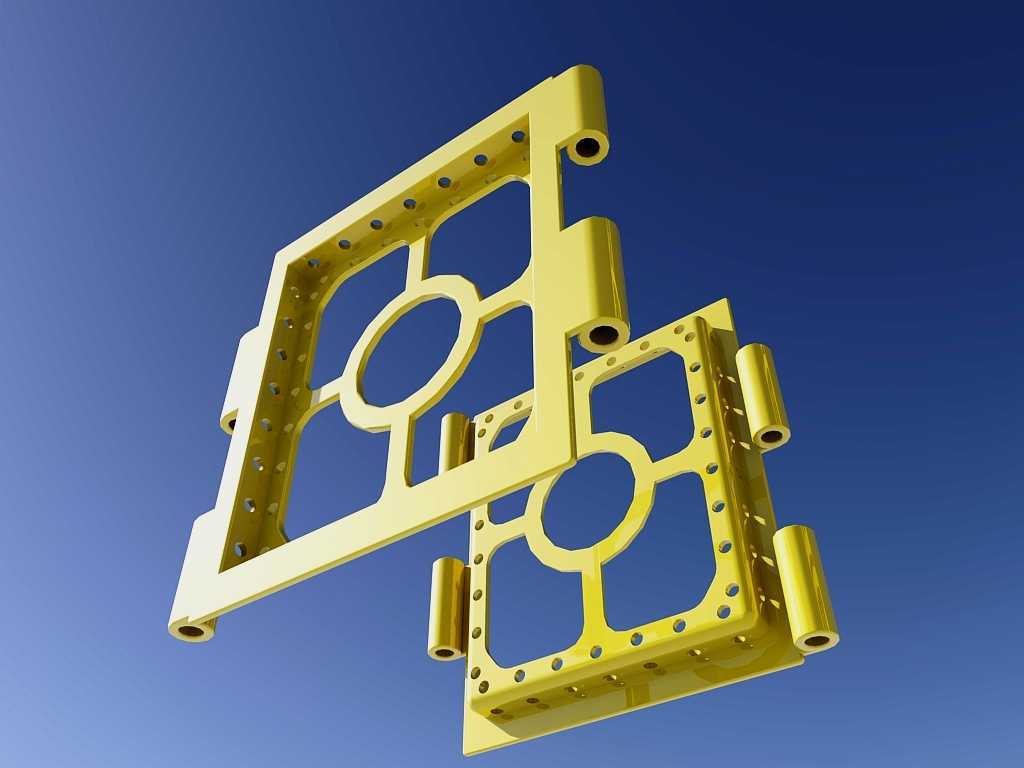

该结构为立方卫星配套的铰接式承载框架，主要应用于微纳卫星的星载设备集成安装场景，作为立方星的主体承载结构，承担整星内部载荷固定、外部防护以及多单元星体拼接铰接的核心功能。结构采用分体式设计，分为顶部承载件、底部承载件、侧围面板以及连接螺钉四个组成部分，所有金属结构件采用不锈钢材质加工，兼顾航天工况下的结构强度与抗腐蚀性能，能够适应发射阶段的振动冲击以及在轨运行的温度交变环境。设计过程中充分考虑立方星的标准化单元尺寸要求，可通过对应组件的组合装配，分别适配2U与3U规格的立方卫星组装需求，无需额外加工转接件即可完成不同规格星体的结构搭建。框架主体采用镂空式轻量化设计，在边框位置预留密集的安装孔位，既能够为星载电路板、传感器、电源模块等组件提供充足的安装固定点位，也能最大限度降低结构自重，提升卫星的有效载荷占比。框架侧边集成的铰接式连接结构，可实现多组框架之间的转动连接与快速拼接，满足多单元组合卫星的展开、铰接动作需求，铰接部位采用同轴套筒式结构，配合对应的连接销即可实现稳定的转动配合，铰接位置的公差设计充分考虑航天装配的精度要求，既保证转动顺畅无卡滞，也能控制连接间隙避免在轨运行过程中出现结构晃动。框架的外形边界严格遵循立方星的通用尺寸规范，侧围面板的镂空区域兼顾减重与设备散热需求，中间位置的圆形镂空可适配星载光学镜头、天线等需要外露安装的载荷，无需额外对框架进行二次开孔加工。安装边界方面，框架所有安装孔位采用标准化间距设计，可直接适配市面主流的立方星标准载荷安装接口，组件之间的连接采用统一规格的螺钉，减少装配过程中的紧固件种类，提升整星装配效率。结构的受力路径经过优化，载荷通过侧围边框传递至上下承载件，避免局部应力集中，镂空区域的加强筋布局经过力学仿真验证，能够承受发射阶段的过载冲击，不会出现结构变形或断裂问题。
