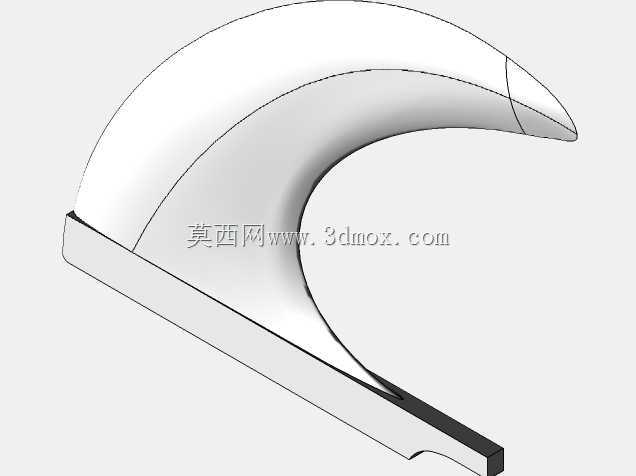

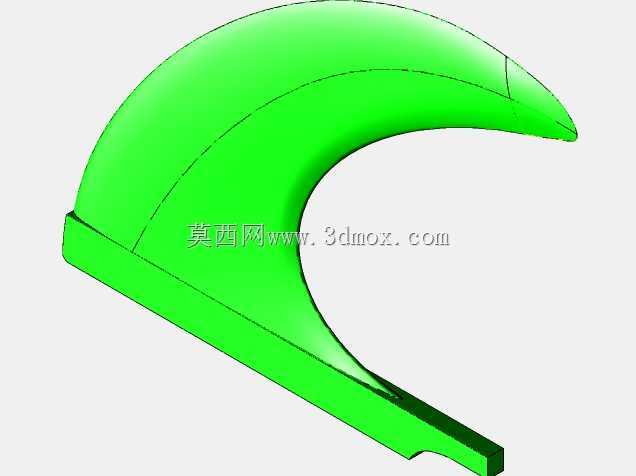

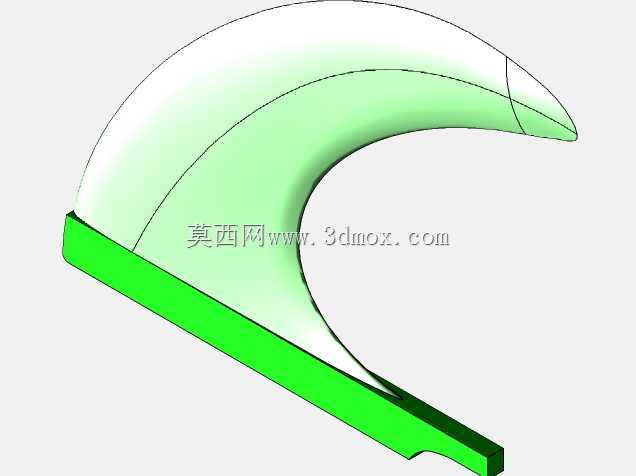

冲浪板机翼鳍放样练习曲面结构

该曲面构件属于水上运动器材的配套功能部件，核心应用场景集中在冲浪板、滑水板等水上滑行装备的水动力优化环节，实际使用中安装于板体底部，通过自身曲面形态梳理板底水流走向，降低滑行过程中的紊流阻力，同时提升板体行进时的方向稳定性，辅助使用者完成转向、切浪等动作。从设计逻辑来看，整个构件采用多截面放样的曲面构建思路，以根部安装平面为基准，沿鳍片延伸方向逐步过渡截面轮廓，根部截面厚度更大，保证与板体连接的结构强度，向尖端延伸过程中截面逐渐收窄变薄，形成顺滑的流线型弧面，曲面过渡全程保持G2连续，避免出现曲率突变的棱边，减少水流经过时的阻力激增与空泡产生。安装边界方面，构件根部预留平整的安装贴合面，可通过粘接或者紧固件锁紧的方式与板体底部固定，安装面的轮廓尺寸适配常规冲浪板的鳍座安装位，不需要额外修改板体结构即可完成装配，整体外伸长度控制在合理范围，既保证足够的水动力作用面积，又避免过长导致剐蹭水底或者转向时卡滞。从功能特性上看，该曲面形态兼顾了结构强度与水动力性能，厚根部设计可以承受滑行时水流的持续冲击，以及转向过程中产生的侧向弯矩，不会出现根部断裂的问题；顺滑的外弧面能够引导水流沿鳍片两侧均匀分流，减少板体行进时的晃动，提升高速滑行时的操控稳定性。建模过程中重点练习了多截面放样的曲面控制技巧，通过调整不同位置截面的控制点位置，修正曲面的曲率变化，保证整个鳍片的曲面光滑无褶皱，同时验证了沿引导线放样、曲面缝合、实体加厚等基础曲面建模命令的配合使用逻辑，这类曲面构建思路同样可以迁移到机翼、叶片、导流板等同类流线型构件的设计工作中，帮助结构设计人员掌握自由曲面的尺寸控制与形态优化方法，避免曲面建模中出现的收敛褶皱、曲率不连续等常见问题，为同类水动力、气动力构件的设计提供可参考的建模逻辑。
