通用电气发动机轻量化安装固定支架

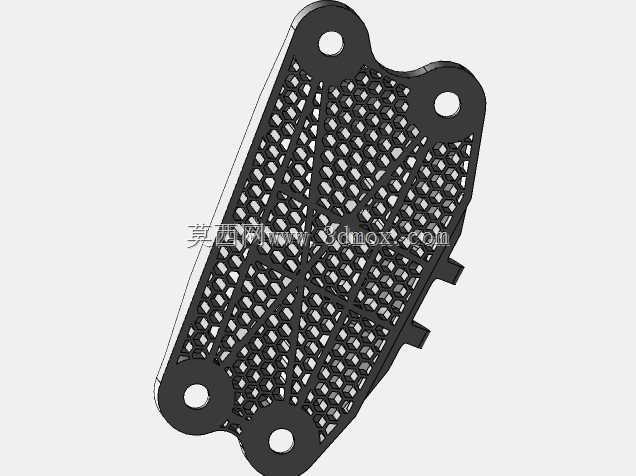

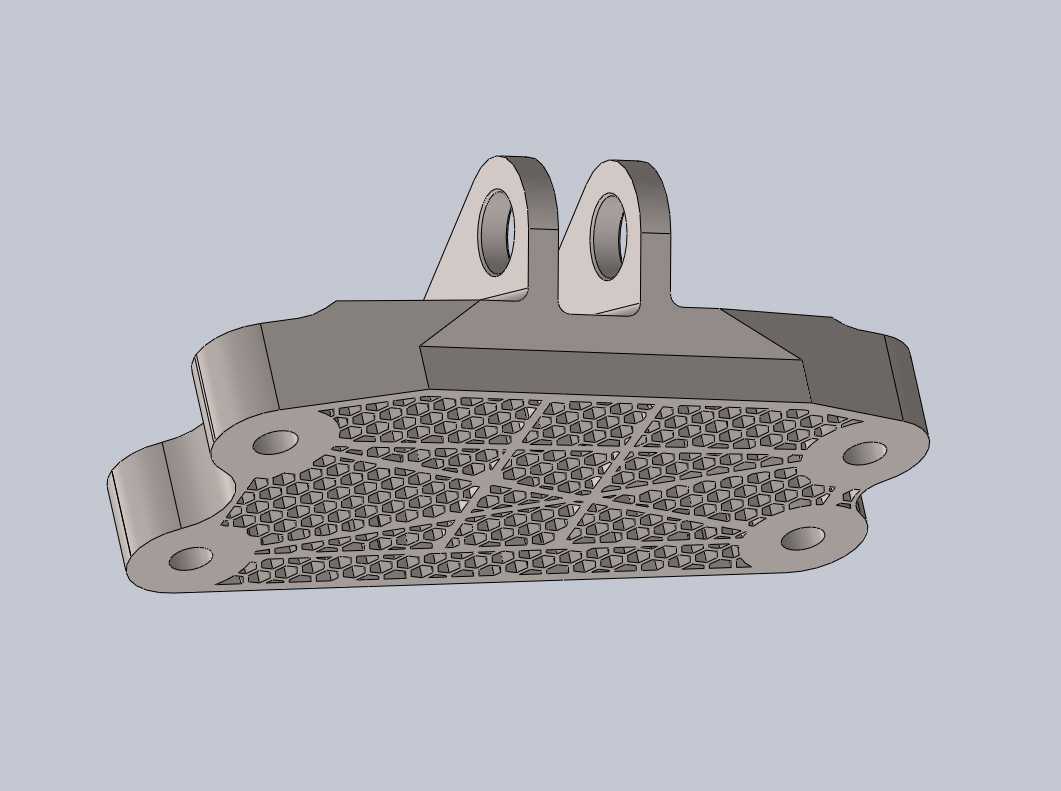

该支架主要应用于通用电气系列发动机的舱内安装场景，承担发动机与安装基座之间的载荷传递、振动缓冲与位置固定作用，是动力总成安装环节的核心承载构件。从实际工况适配角度出发，设计阶段优先考虑了安装边界的适配性，支架底部设置四个均布的安装孔位，孔位间距匹配现有发动机舱基座的通用安装孔距，无需对原有基座做二次改孔加工即可完成适配，上部两个带衬套安装位的吊耳结构，直接对接发动机本体的安装吊点，吊耳内孔预留了衬套压装余量，可适配橡胶减震衬套或金属轴套两种安装方案，满足不同振动等级的使用需求。结构设计上采用了一体化铣削成型的主体思路，底部承载面做了网格化镂空筋格设计，这种结构并非单纯为了减重，而是通过交错的筋条排布，在不降低整体抗弯、抗扭截面模量的前提下，将整体重量降低40%，同时网格状的筋条结构可以打散发动机运行时传递的连续振动波，减少共振点的产生，避免支架在发动机常用转速区间出现共振疲劳。支架的外形轮廓做了多处圆角过渡处理，所有安装孔位周边都做了局部加厚的凸台结构，避免螺栓压紧时出现应力集中导致的开裂问题，上部两个吊耳的连接根部做了大圆弧过渡，匹配有限元分析得出的应力集中区域做了局部加厚，确保在承受发动机侧向冲击载荷时不会出现根部断裂。安装边界方面，支架整体厚度控制在适配舱内安装空间的范围内，底部安装面的平面度公差预留了加工余量，安装后可保证与基座的完全贴合，不会出现局部悬空导致的受力不均，上部吊耳的中心高度与发动机安装点的设计高度完全匹配，安装后不会对发动机的进出管路、线束排布造成干涉，同时预留了足够的扳手操作空间，方便现场安装时的螺栓紧固作业。
