流线型异形曲面护边壳体结构造型

　　该造型针对大曲率连续包边类异形壳体的结构验证而建，整体轮廓取自非对称自由曲面，边缘采用整圈顺滑隆起的护边形态，主体基面为带厚度的实体板件，内部预留多处阶梯式嵌装槽位与异形避让缺口，可直接用于曲面包覆件、设备外饰护边、工艺样件铣削验证等场景的结构参考。

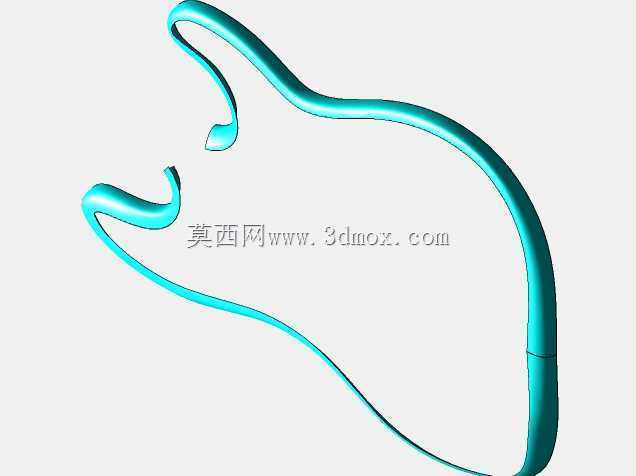

　　从实际装配边界来看，这类曲面护边件最常见的使用场景，是覆盖在设备外露的尖锐轮廓外缘：一方面作为防撞缓冲层，吸收搬运、运维过程中磕碰产生的冲击，避免基体棱边直接受力崩缺；另一方面作为外观过渡件，把原本生硬的直角拼接缝遮挡在护边内侧，让整机外轮廓形成连续顺滑的视觉面。建模时没有采用规则拉伸切剪的常规思路，而是先沿着主体外轮廓拟合整条空间样条曲线，再以样条为路径扫掠出变截面的护边实体——护边的截面宽度、隆起高度沿着轮廓走向动态变化：在曲率半径较小的转角位置，护边截面适当收窄，避免曲面自交；在长直平缓段则适当加宽增厚，提升包覆接触面积。

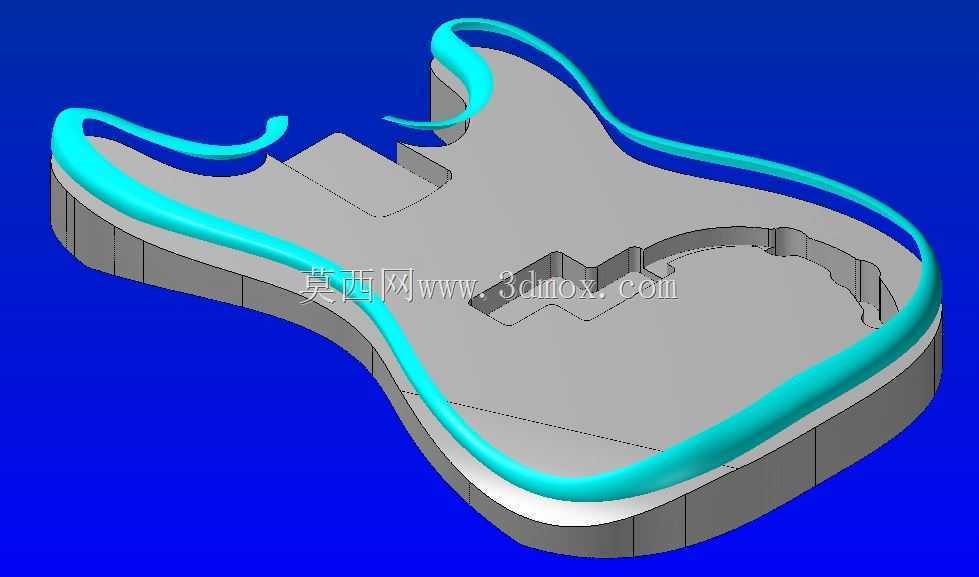

　　主体板件的厚度方向做了分层处理：下层为平直的安装基准面，可直接贴合在配套基体的安装平面上，基准面全程保持平面度要求，不需要额外配做找平工艺；上层为随形的曲面过渡区，和隆起护边顺滑衔接，不存在硬棱拐点。内部开设的多处凹槽并非随意布置：尺寸较大的矩形槽用于容纳内部功能模块的凸起部位，异形曲线槽则对应走线、卡扣的安装位置，槽边预留的壁厚均匀控制，既不会因为壁厚过薄导致注塑或3D打印时出现填充缺料，也不会因为局部堆料过厚产生收缩变形。

　　设计过程中重点处理了三类工程问题：第一是整条护边曲面的G2连续校验，沿着轮廓路径逐段检查曲率梳，确保相邻曲面段之间曲率平滑过渡，不会出现肉眼可见的棱线折痕，后续数控加工时刀具路径可以顺着曲面走向连续进给，减少频繁抬刀带来的接刀痕；第二是拔模方向的统一，所有朝向安装侧的立面都预留了一致的拔模斜度，若采用注塑工艺生产，开模时护边不会倒扣拉伤，若采用五轴铣削制作样件，刀具也可以从单侧进刀完成大部分型面加工；第三是安装边界的干涉预判，护边向外延伸的最大轮廓、向内覆盖的搭接宽度都做了明确约束，和配套基体装配后，护边内侧和基体侧壁之间保留均匀的间隙，既不会因为间隙过大出现护边晃动，也不会因为间隙过小导致装配时强行挤压变形。

　　从功能特性上看，这种全周流线护边结构没有尖锐外角，人员触碰时不会被棱边划伤，符合设备外防护件的安全设计要求；护边自身的隆起截面形成了类似加强筋的作用，相当于在薄板主体的外缘增加了一圈闭合的加强框，大幅提升了整个薄板件的抗扭刚度，即使主体板件厚度较薄，受到侧向推力时也不容易出现整体翘曲。建模时内部的B-rep实体拓扑保持完整，所有曲面缝合后没有碎面、缝隙，后续导入CAM软件做加工编程时，可以直接选中整个实体生成刀路，不需要额外修补几何。

　　针对这类自由曲面件的实际落地，加工时优先选择顺着护边走向的平行刀路，精加工采用球头刀沿曲率方向进给，表面残留高度控制在外观件要求范围内；如果是小批量试制，可采用增材制造方式直接打印整体件，打印时把安装基准面贴在成型平台上，不需要额外添加大量支撑，护边的悬空曲面角度完全满足自支撑要求；如果是批量量产，开模前可以把该数模直接导入模流分析软件，验证护边变截面位置的填充流动状态，提前调整浇口位置，避免曲面末端出现短射。整个造型把自由曲面的外观需求和装配、加工、防护的工程要求结合在一起，没有为了追求曲面造型而牺牲结构可制造性，每一处曲面起伏都对应实际的装配或防护功能。
