ULA火箭有效载荷整流罩连接支架结构

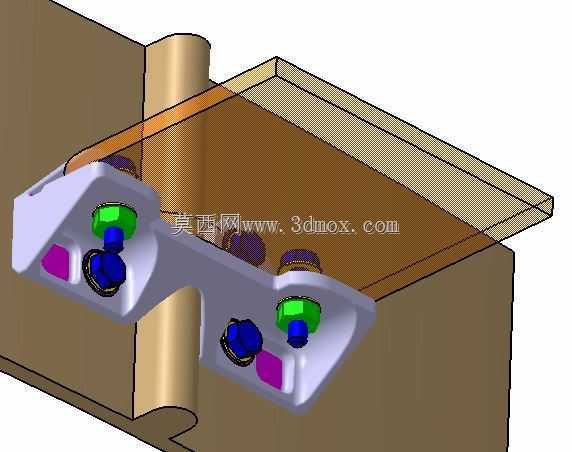

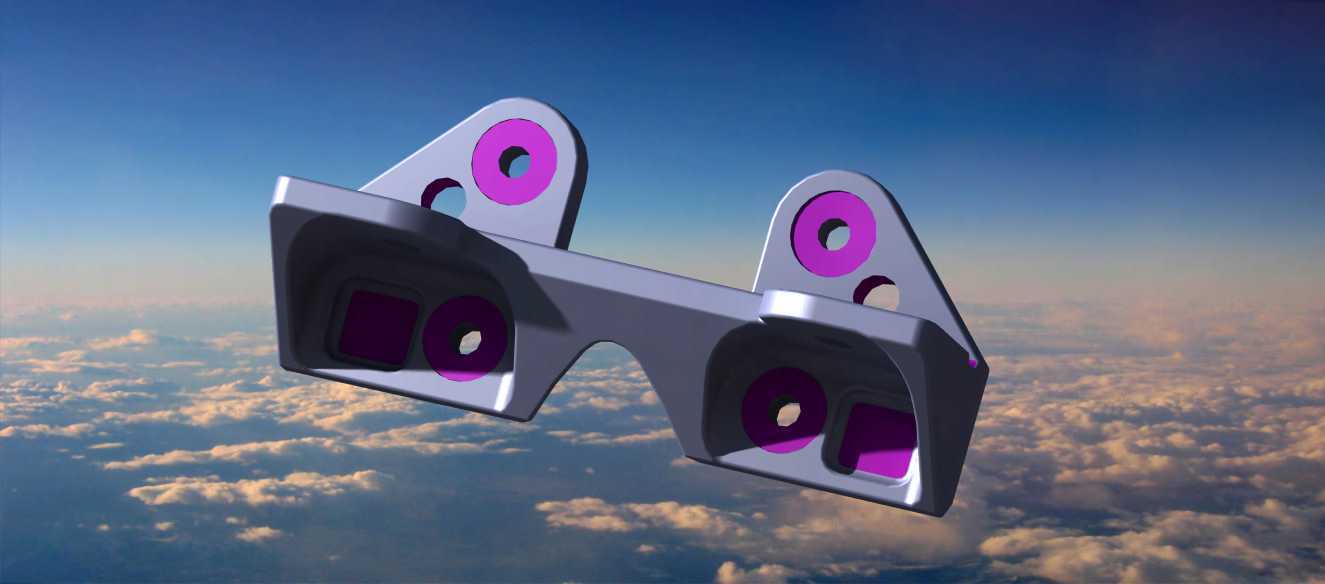

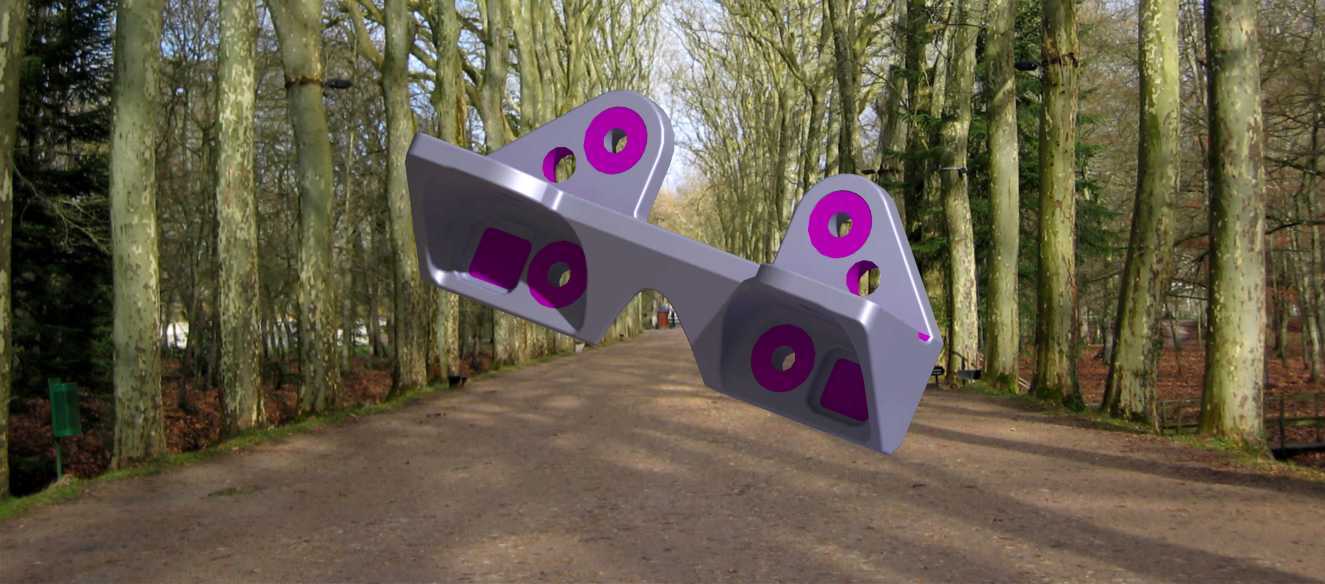

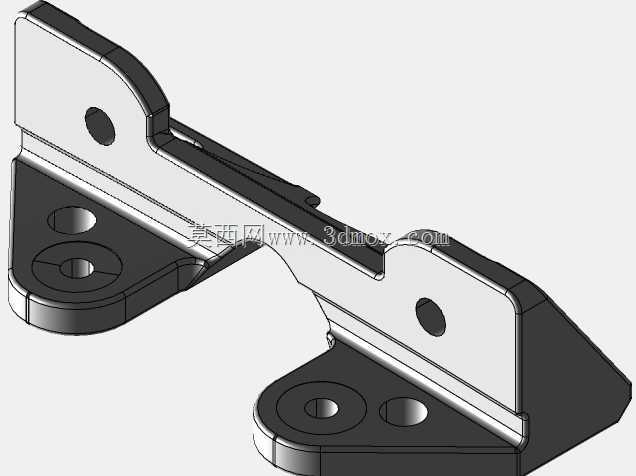

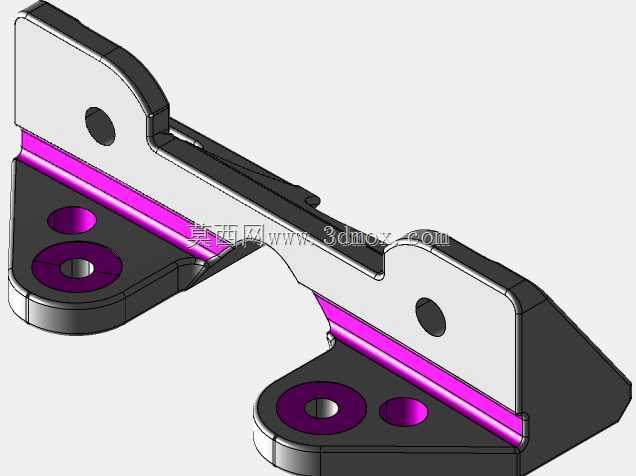

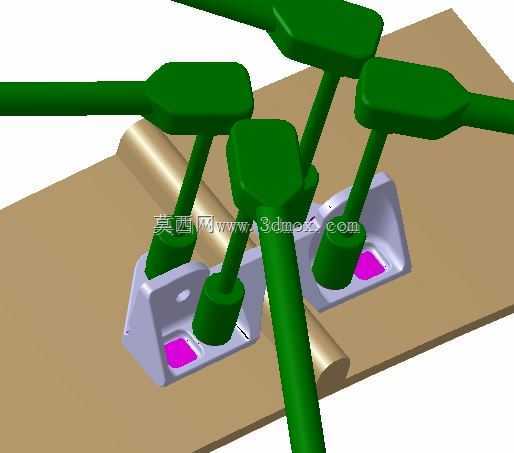

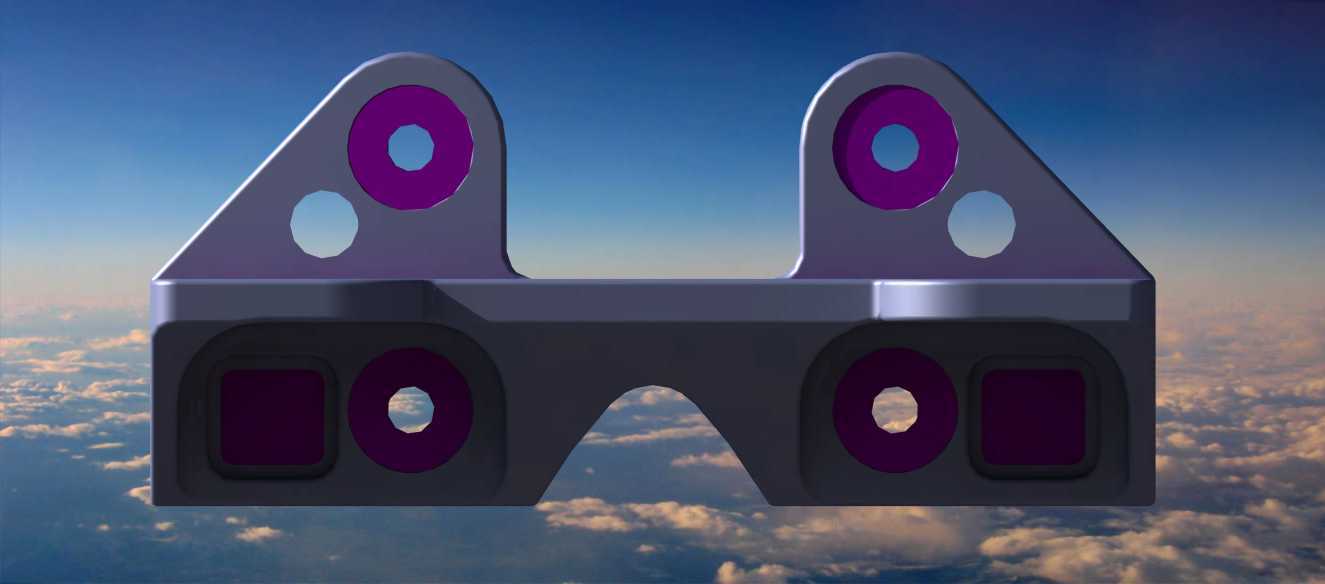

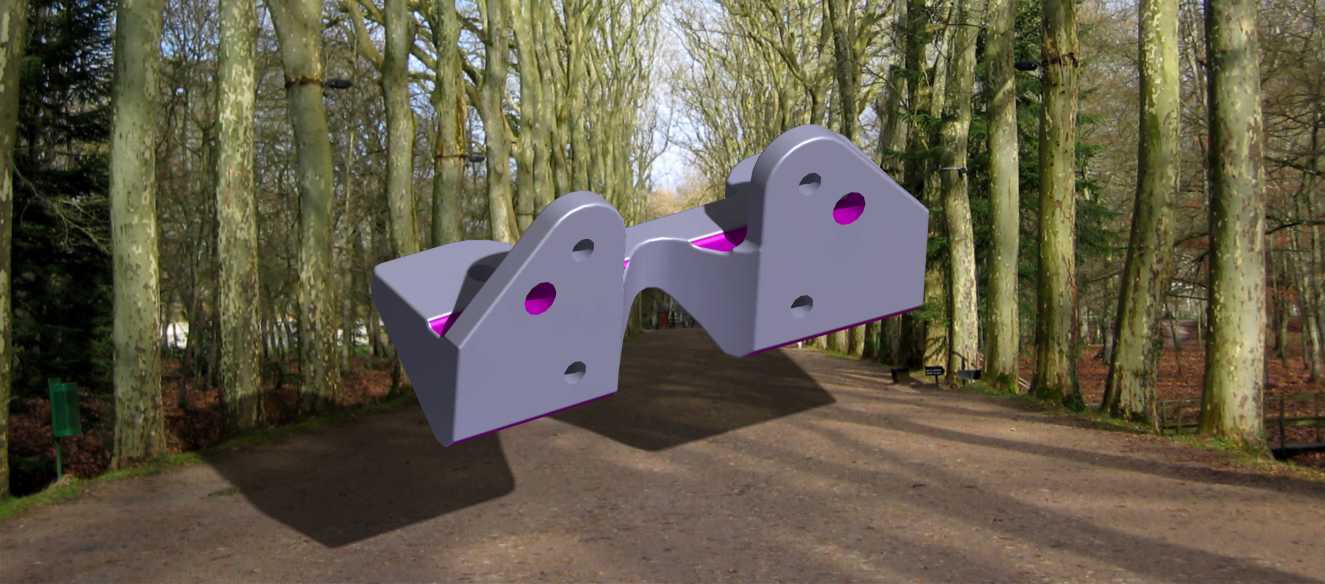

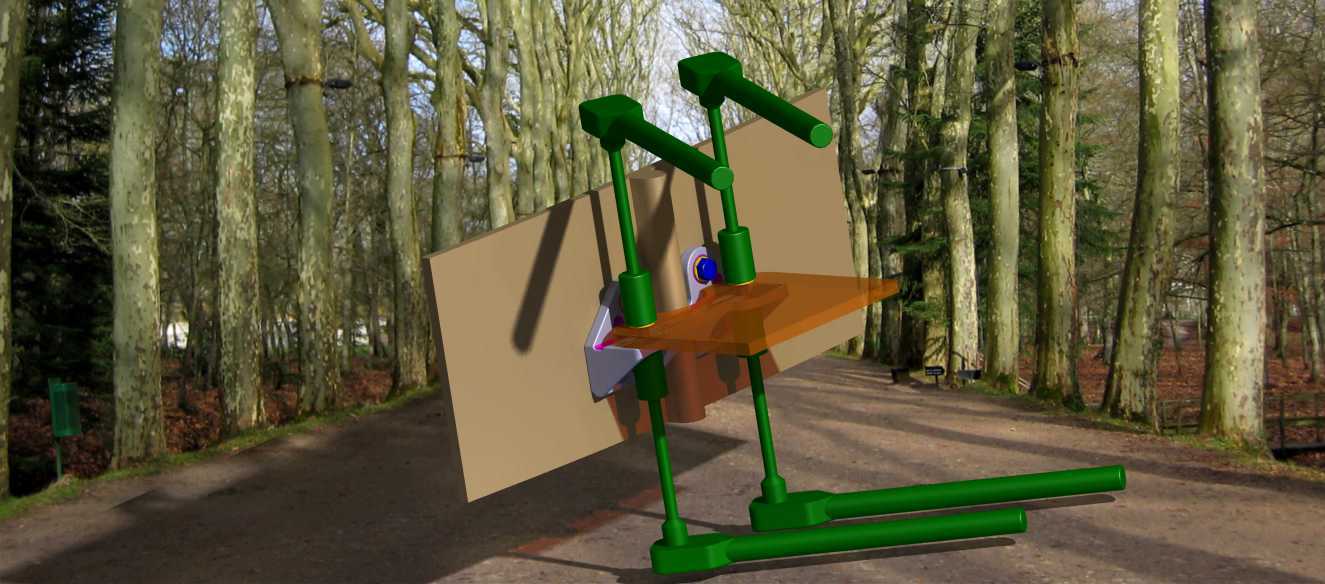

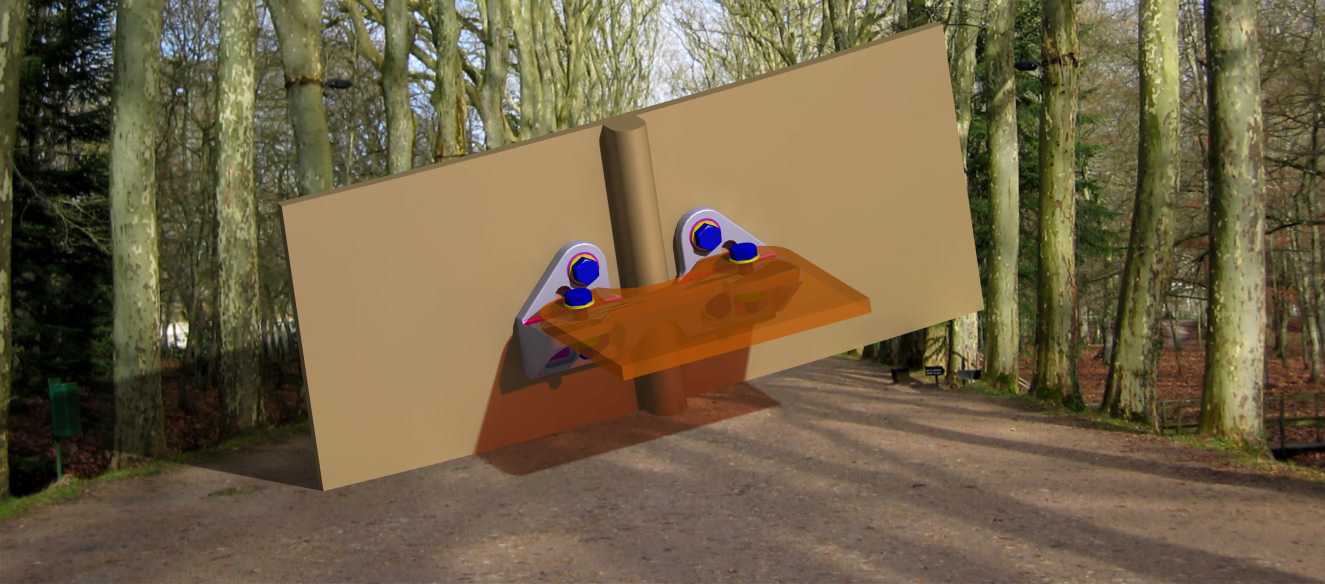

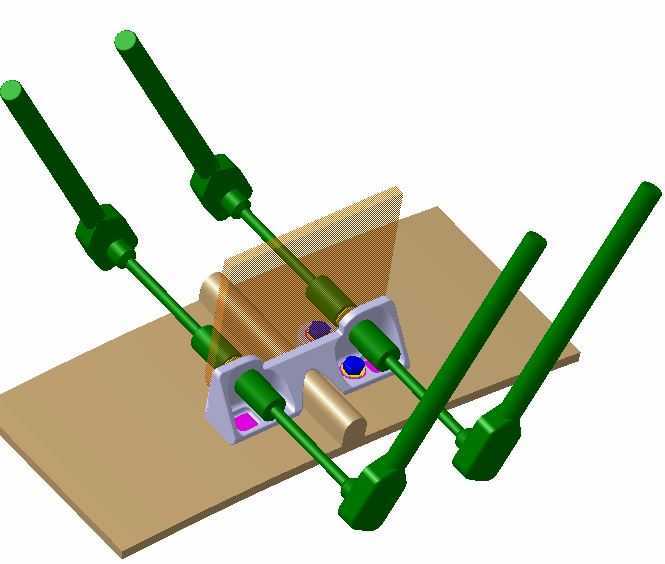

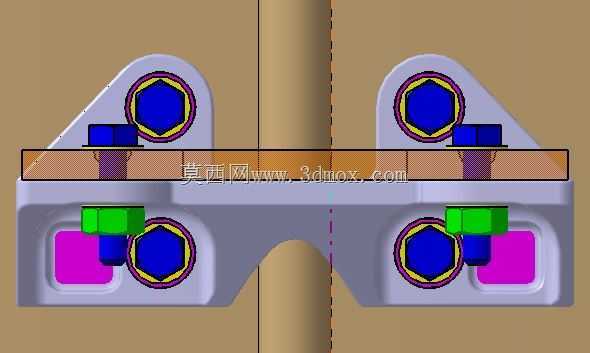

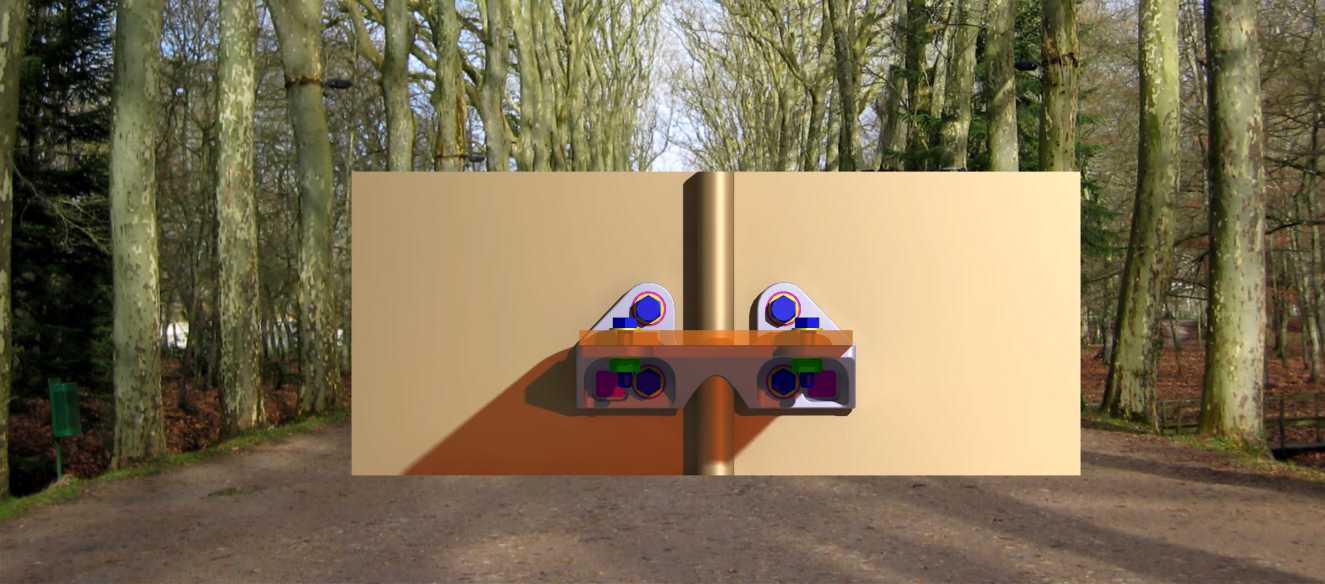

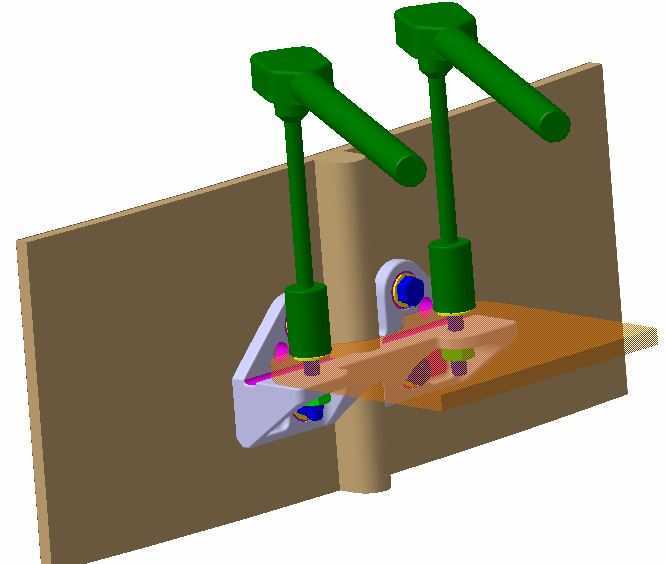

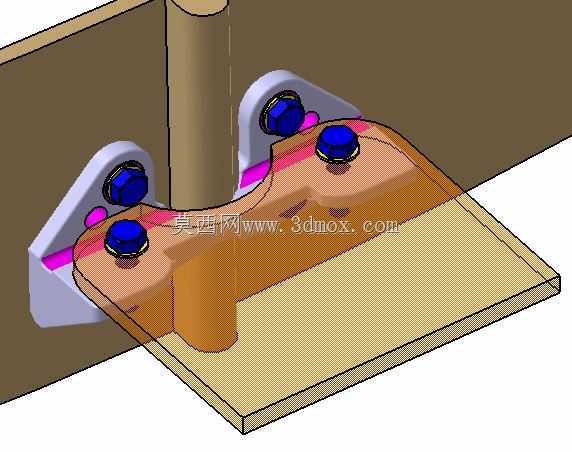

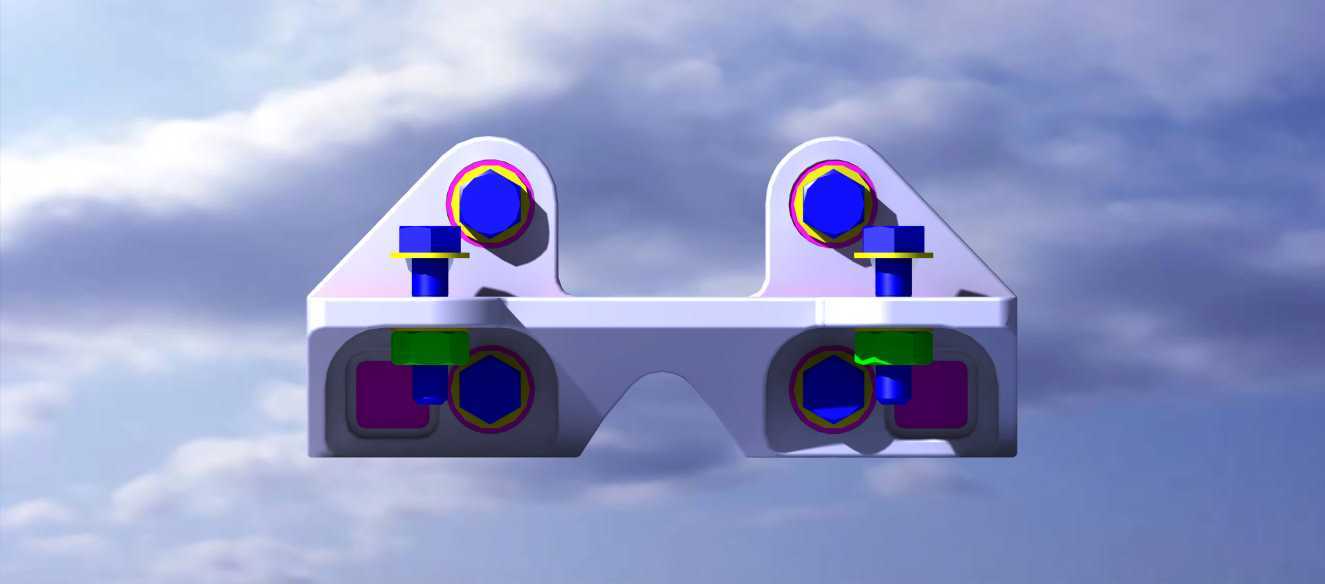

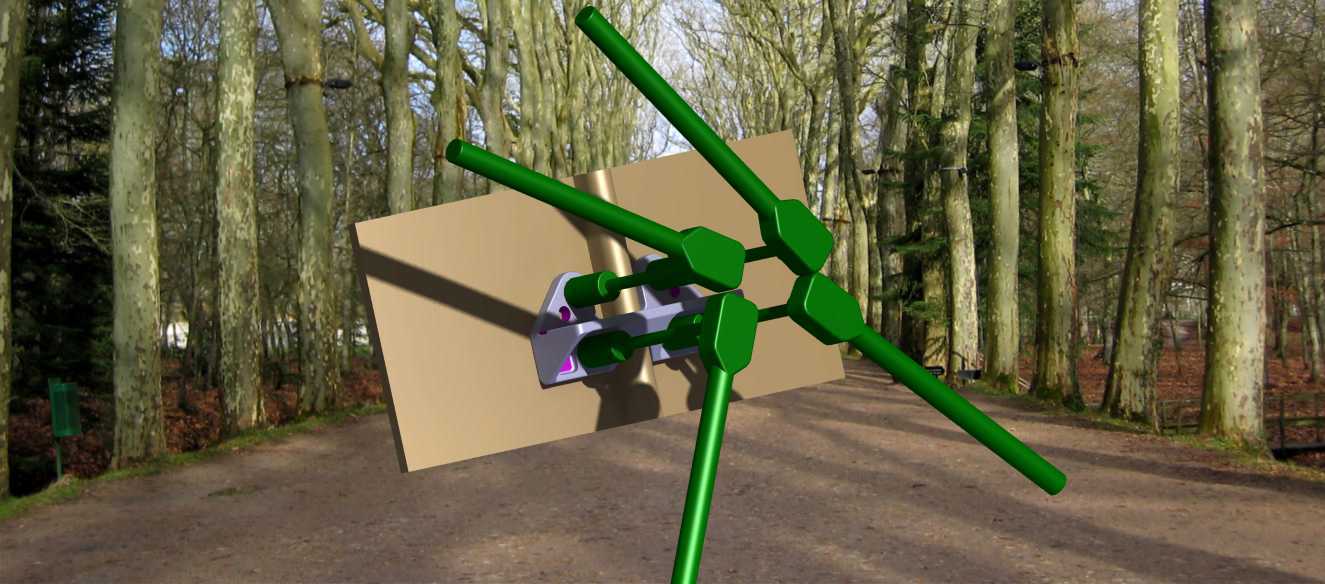

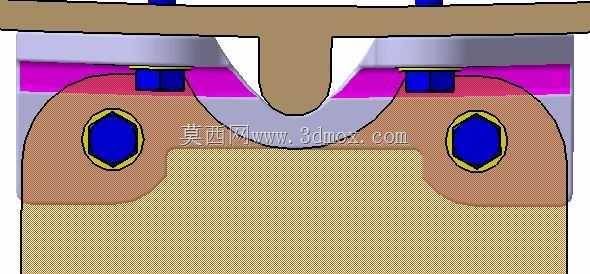

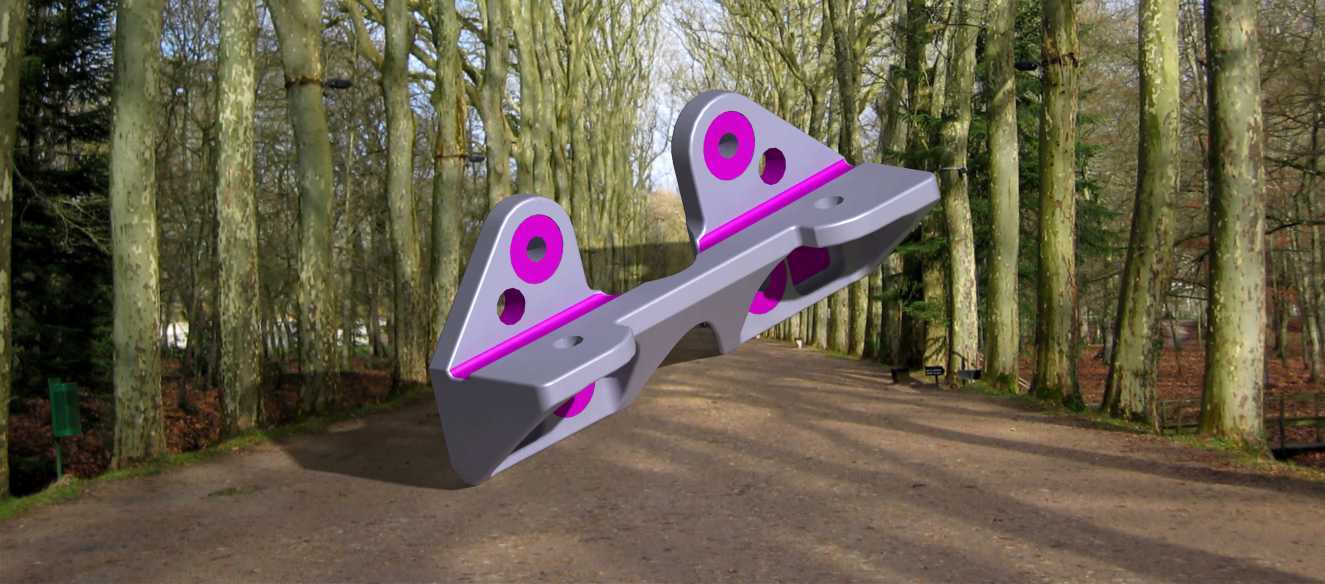

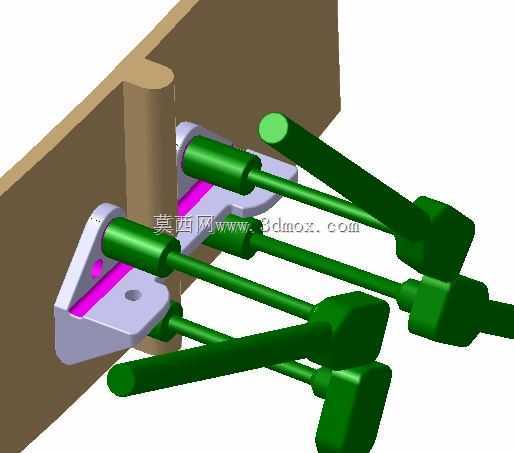

该支架作为ULA火箭有效载荷整流罩段的配套连接承载构件，主要应用于运载火箭整流罩与有效载荷舱段的装配衔接环节，承担整流罩局部结构固定、载荷传递以及飞行过程中气动载荷分流的作用，是整流罩系统中保障舱段连接可靠性的关键结构件。从实际装配场景来看，该支架安装于整流罩内壁与有效载荷安装托盘的衔接位置，需要适配整流罩曲面内壁的安装基准，同时匹配托盘侧的连接接口，在火箭起飞阶段的过载环境、大气层飞行段的气动振动环境下，保持连接刚度，避免局部应力集中导致的结构形变，同时在整流罩分离动作前，维持对应舱段的位置精度，保障分离流程的动作可靠性。设计层面，该支架采用弯折式一体承载构型，主体为薄壁钣金类承力结构，设置多组安装孔位，其中两组大直径沉头孔位用于与整流罩内壁的预埋安装座配合，实现支架本体的基础固定，另外两组对称分布的通孔用于连接载荷侧的接口构件，中部的弯折过渡段做了圆弧加强处理，避免直角弯折带来的应力集中问题，侧边的翻边结构提升了支架整体的抗扭刚度，在轻量化的前提下保障结构强度。安装边界方面，支架的三个安装基准面分别对应整流罩内壁的法向、切向以及载荷托盘的轴向定位面，各孔位的位置公差需要满足舱段装配的同轴度要求，安装后支架与周边整流罩蒙皮、托盘构件的间隙控制在安全范围内，避免飞行过程中出现结构干涉。材料选用上适配航天场景的耐高低温、高比强度要求，结构重量经过优化，在满足承载要求的前提下尽可能降低冗余质量，适配火箭发射的减重需求。从结构受力角度分析，该支架需要传递整流罩局部承受的气动剪切力，同时承担有效载荷侧传递的轴向过载力，弯折段的加强结构能够将集中载荷分散到整个支架的承力面上，避免局部应力超过材料许用值，各安装孔位的沉头设计能够保证紧固件安装后不突出支架表面，防止与周边构件产生刮碰，同时提升连接的贴合度，降低振动环境下的连接松动风险。
