侧流式高压涡轮风机结构设计方案

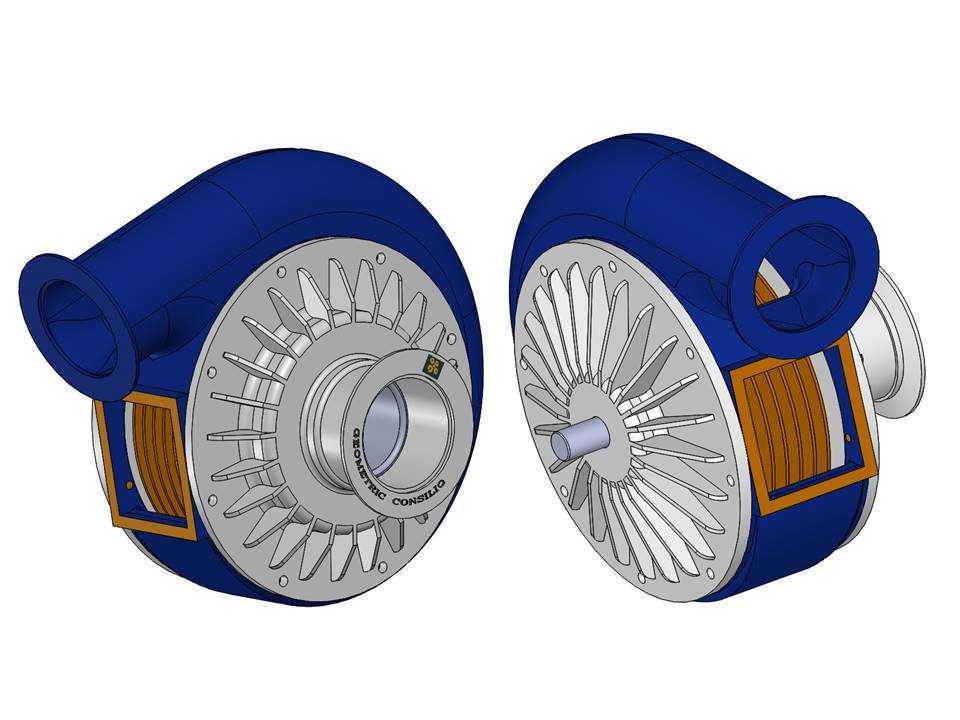

这款侧流式涡轮风机的结构设计，核心围绕小流量高风压的工况需求展开，常见应用场景覆盖印刷机械的真空吸附、污水处理的池底曝气、物料输送的正压风送、工业吸尘的负压源配套，在轻工、环保、包装、粮食加工等领域都有广泛的使用场景。从结构布局来看，整机采用直联式传动设计，叶轮直接嵌套在电机输出轴端，省去了皮带传动或联轴器传动的中间环节，既压缩了整机轴向安装尺寸，也减少了传动环节的功率损耗，安装时仅需要固定底部的安装支架，预留出进出风口的管路连接空间即可，不需要额外搭建传动基座。设计过程中，叶轮采用了径向直叶片的开式结构，叶片沿轮盘周向均匀排布，这种结构的优势在于加工难度低，动平衡校正方便，同时气流在叶片间流道内的折转损失更小，能够在高转速工况下稳定输出风压，不会因为叶片曲面的加工误差导致气动性能出现大幅波动。涡壳部分采用了环形流道的侧流道设计，气流从轴向入口进入叶轮后，在叶片的带动下获得动能，在环形侧流道内形成螺旋状的流动轨迹，多次经过叶轮叶片获得能量叠加，最终从切向布置的出口排出，这种流道设计相比普通离心风机，能够在更小的叶轮直径下获得更高的输出风压，适合安装空间受限但风压要求较高的配套场景。在安装边界的考量上，整机的进出风口采用标准的圆形法兰接口，能够直接和常规的通风软管、硬管进行对接，不需要额外制作转接接头；电机端的安装法兰和涡壳端盖采用一体化的定位止口设计，装配时能够保证叶轮和涡壳流道的同轴度，避免运行过程中出现叶轮擦碰涡壳的故障。结构细节上，涡壳侧面预留了独立的散热风道，电机运行时产生的热量能够通过叶轮带动的冷却气流直接带走，即使长时间连续运行，电机绕组的温升也能控制在合理区间，不需要额外加装独立的散热风扇。端盖部分采用了加厚的铝合金材质，既兼顾了结构强度，也减轻了整机重量，同时铝合金的导热性能更好，能够辅助带走轴承部位的摩擦热量，延长轴承的维护周期。在实际选型配套时，需要注意预留进出风口的管路通径，不能随意缩小管路直径，否则会导致流道阻力增大，风压流量参数出现衰减，同时安装面需要保持水平，避免长期运行过程中因为安装倾斜导致轴承承受额外的径向力，缩短部件使用寿命。
