M12规格顶升指夹工装夹具结构

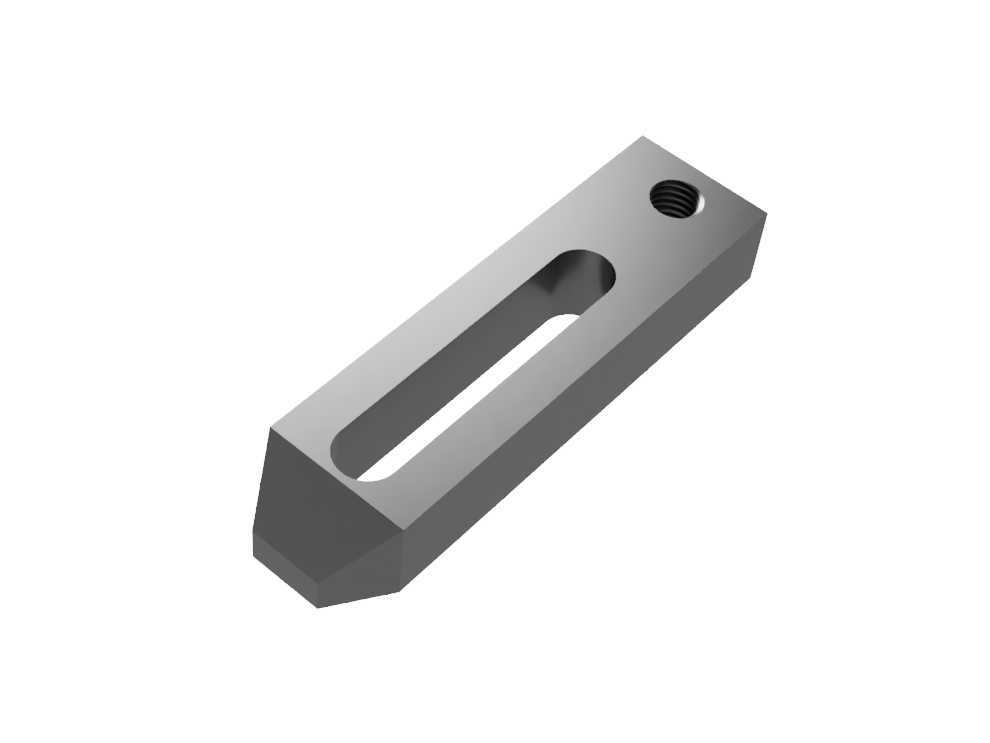

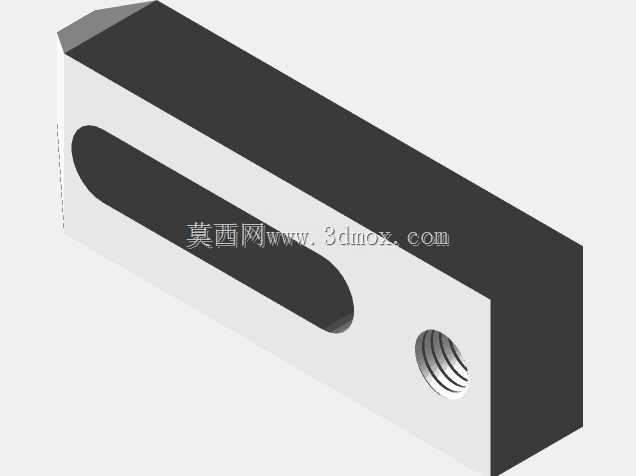

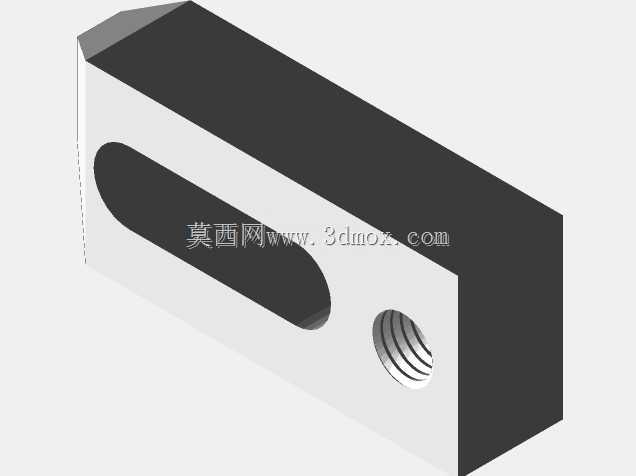

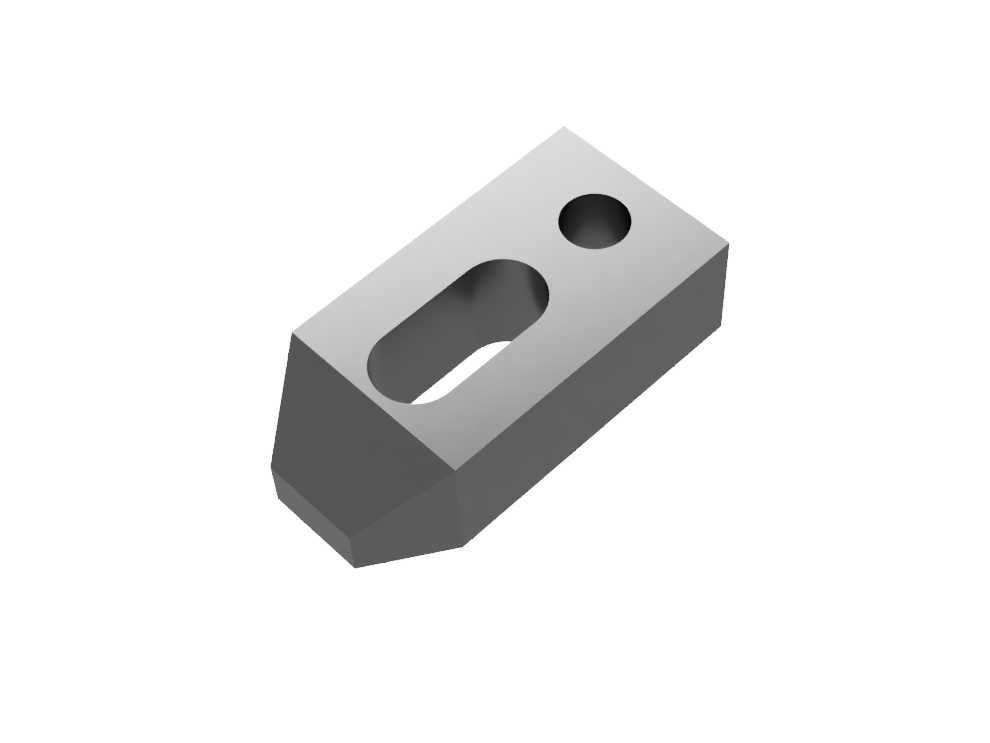

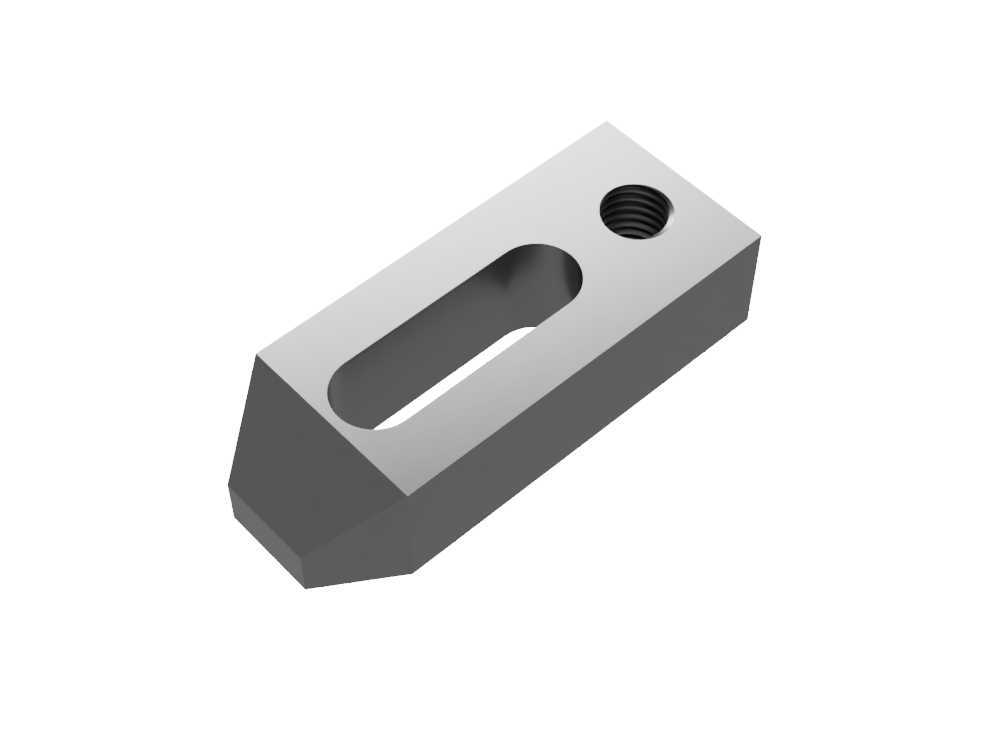

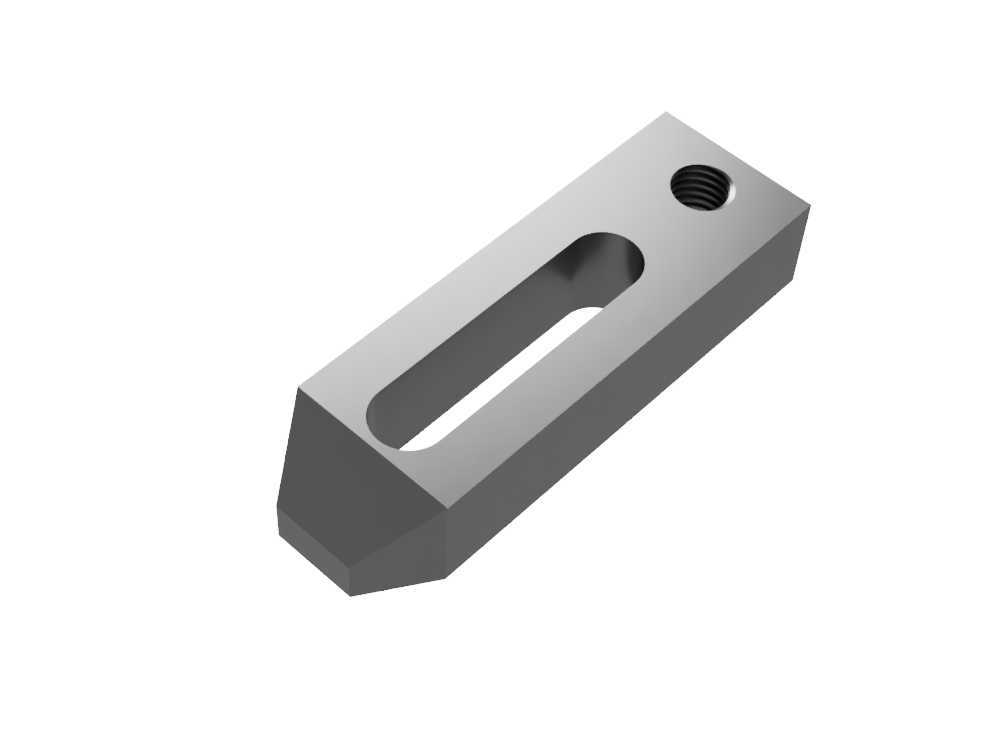

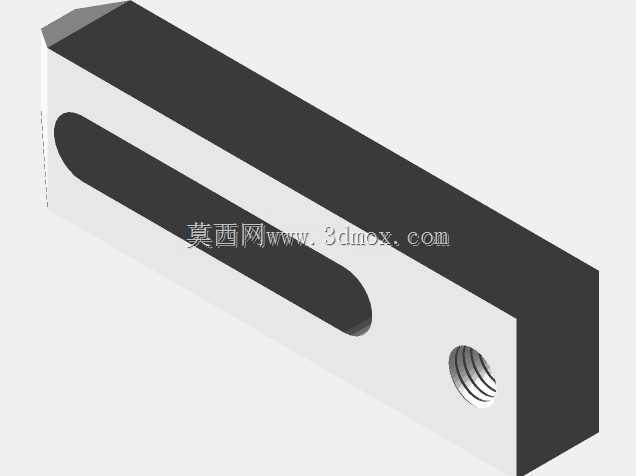

在CNC加工工位的工件装夹环节，这类顶升指夹常被布置在工装板的定位槽内，配合气动顶升回路完成工件的侧向压紧与抬升动作，尤其适合小型铝件、钢件的多工序流转加工，能在不遮挡加工面的前提下提供稳定的夹持力，避免传统平口钳装夹带来的干涉问题。从结构设计来看，主体采用长方体块式基座，底部做了斜角让位处理，能适配工装板上的沉台安装位，安装时无需额外加工复杂让位槽，直接嵌入预设的T型槽即可完成初步定位。基座上开设的长圆孔为安装调节位，可根据工件的实际尺寸调整夹持位置，调节行程覆盖同规格不同批次工件的尺寸公差，无需重新制作夹具基座；旁侧的圆孔为定位销孔，安装时配入圆柱销即可完成夹具的最终锁止，避免加工过程中受切削力影响出现位置偏移。夹持端的型面做了贴合处理，接触工件的位置做了小倒角，既不会刮伤工件表面，也能保证夹持时的接触面积足够，在高速铣削的振动工况下不会出现工件松脱的问题。设计时特意将夹持力的作用点设置在工件刚性较好的侧边位置，避开薄壁加工区域，防止装夹力导致工件变形，影响最终加工精度。基座宽度控制在13mm，属于紧凑化设计，能在狭小的工装板空间内密集布置多个夹点，针对异形工件可实现多点同步夹持，适配多工位转盘加工设备的安装空间要求，不会和相邻工位的夹具、刀具路径产生干涉。这类指夹的顶升行程经过适配设计，抬升高度刚好满足工件脱离工装定位面的距离要求，配合上下料机械手的取料动作，能实现加工完成后的工件自动顶出，减少人工取件的辅助时间，提升单机加工的自动化效率。在实际使用中，这类夹指也可适配在流水线的挡停定位工位，对流转的工装板进行侧向定位夹紧，保证工位作业时工装板的位置精度，适配装配、检测等多类自动化工位的装夹需求。
