模块化多旋翼无人机载荷挂载适配结构

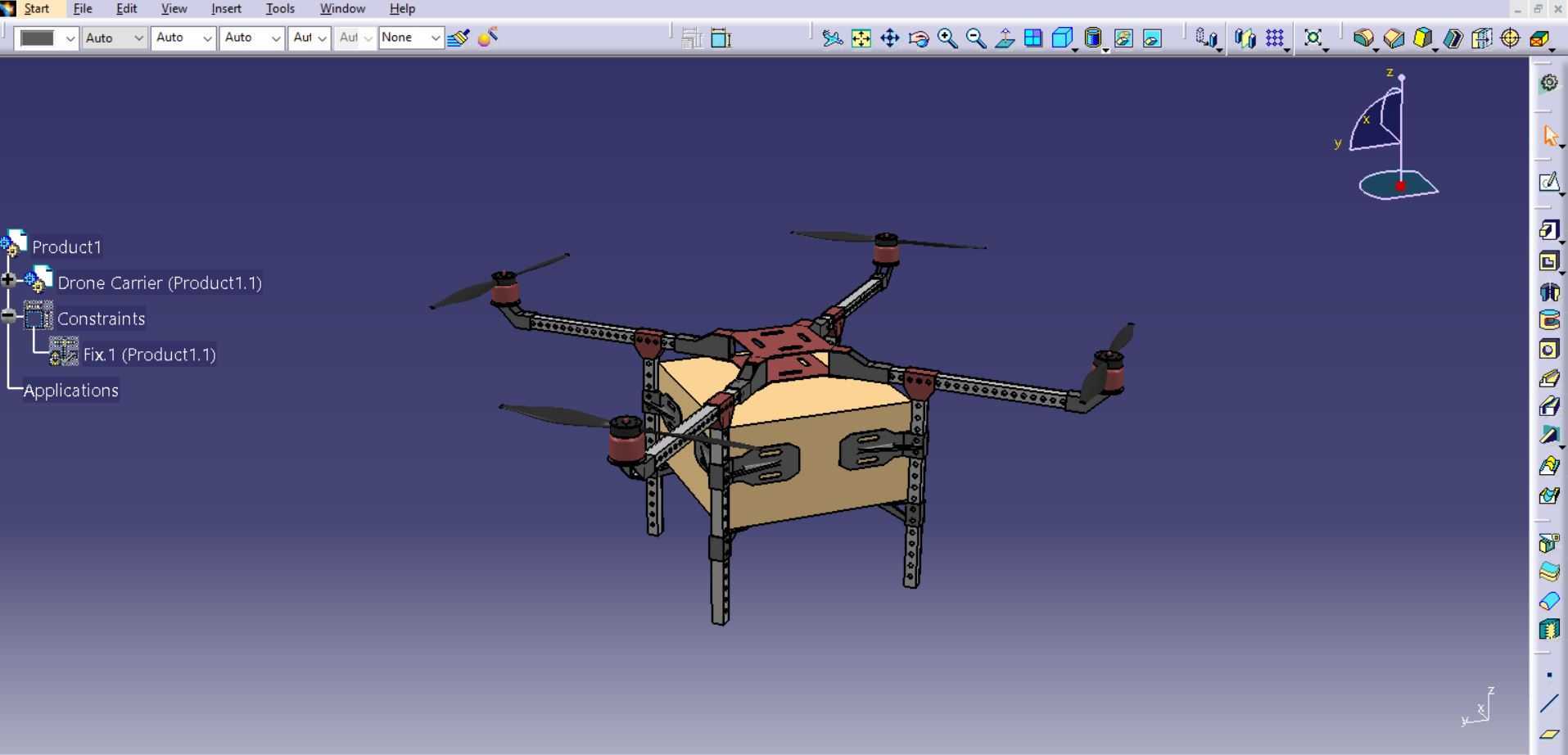

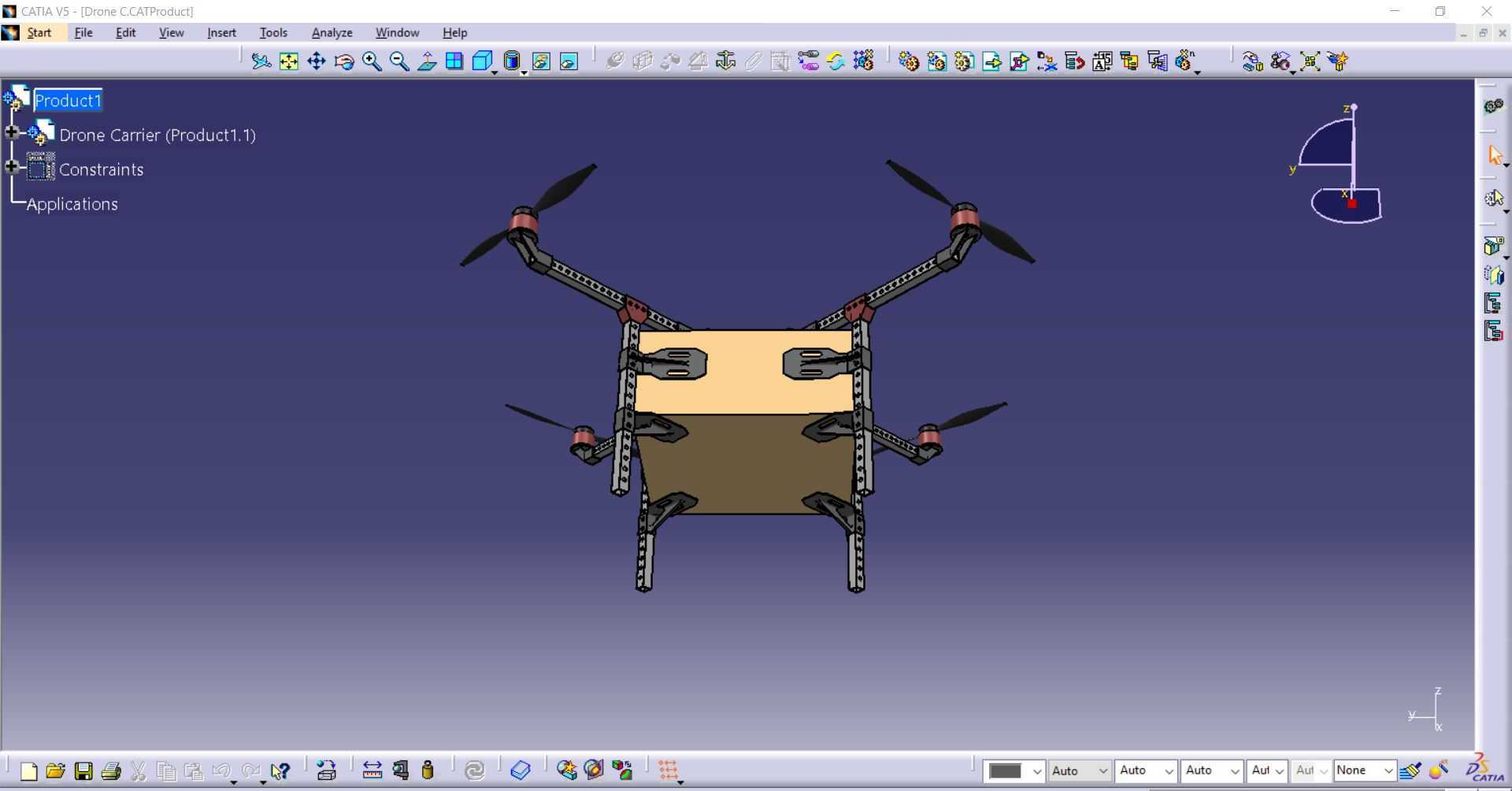

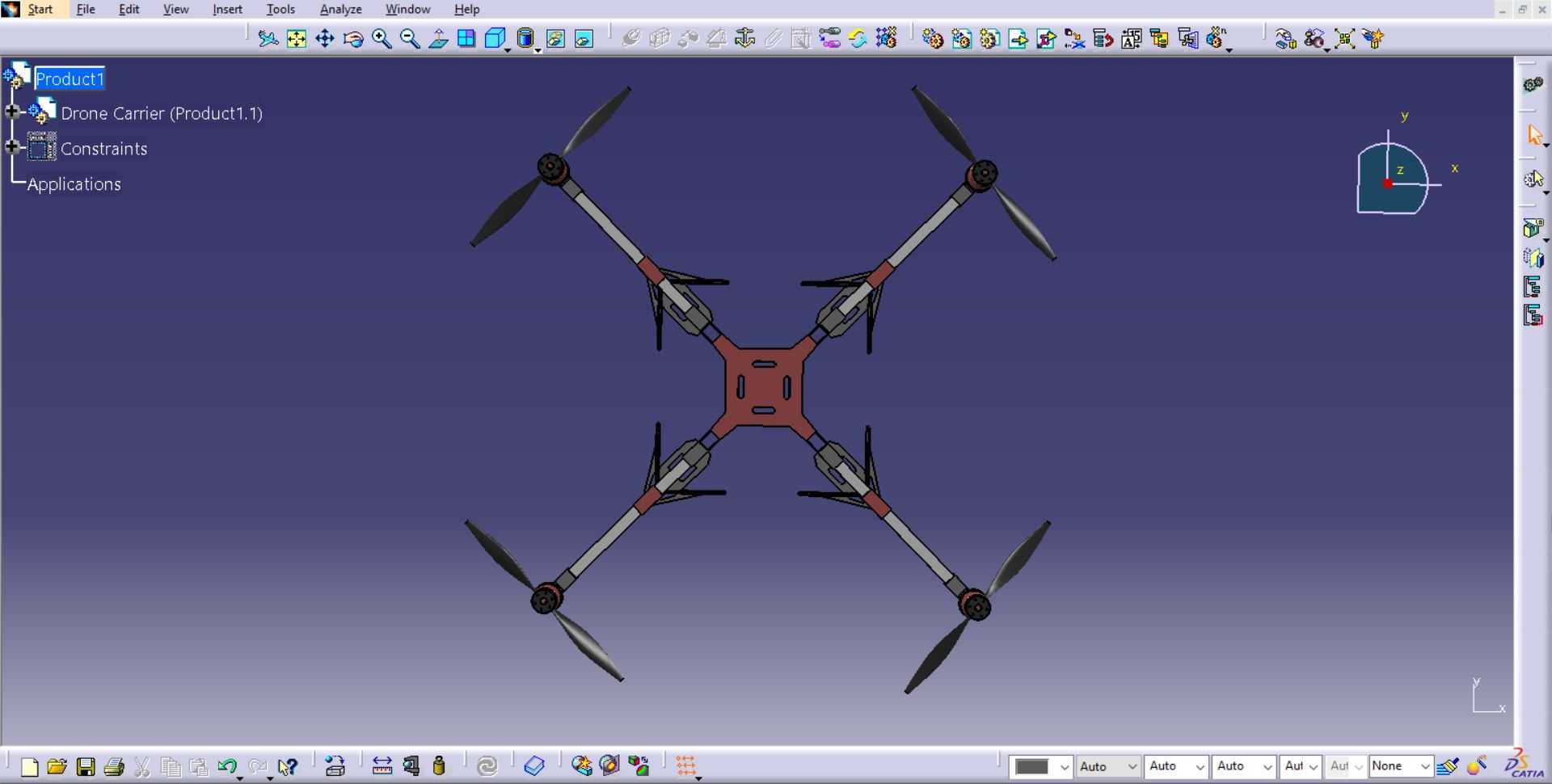

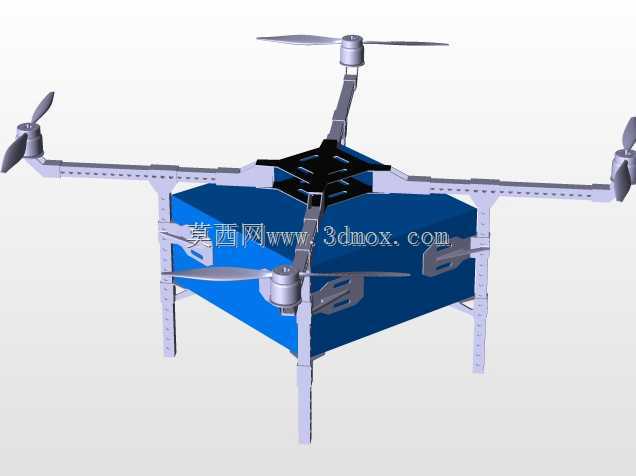

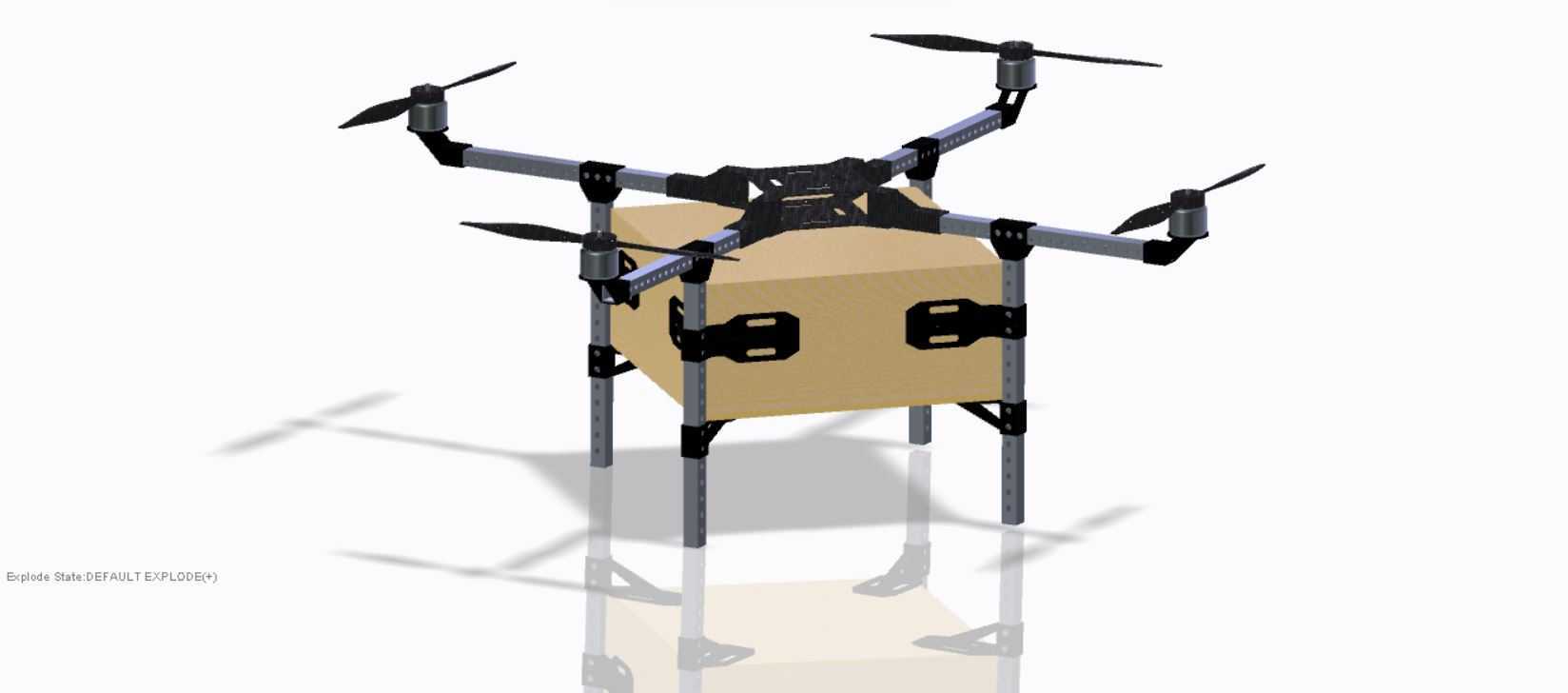

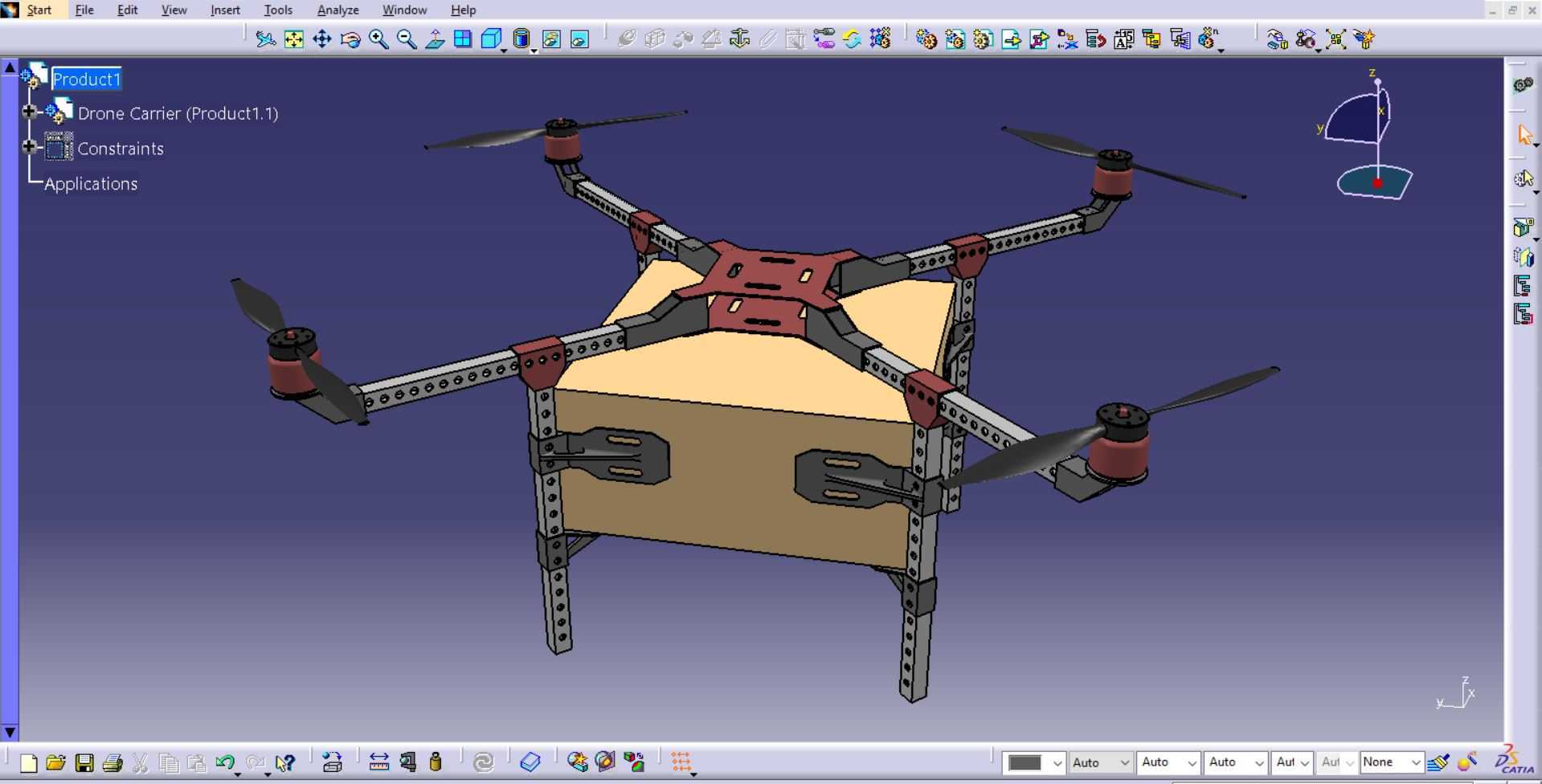

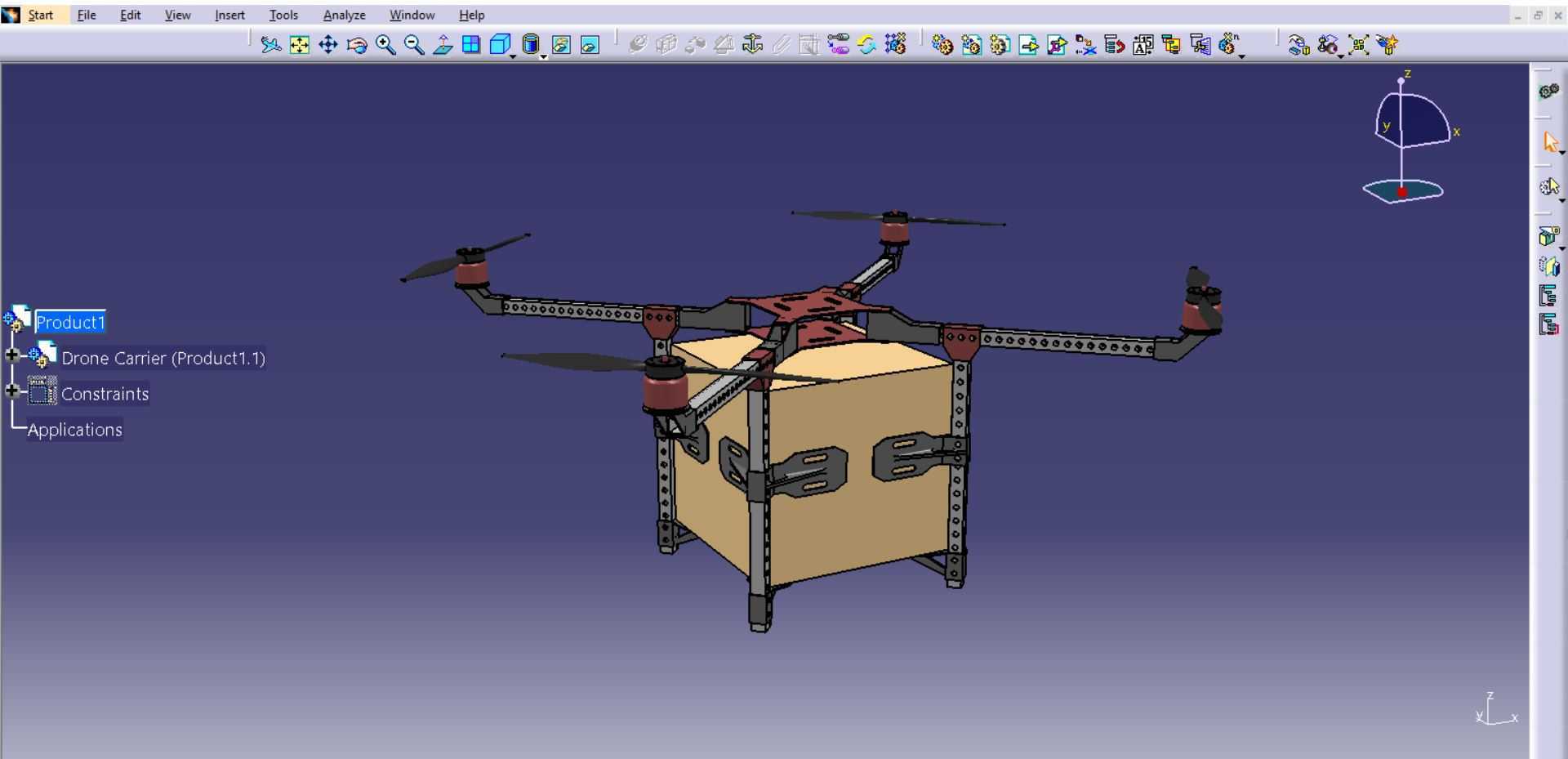

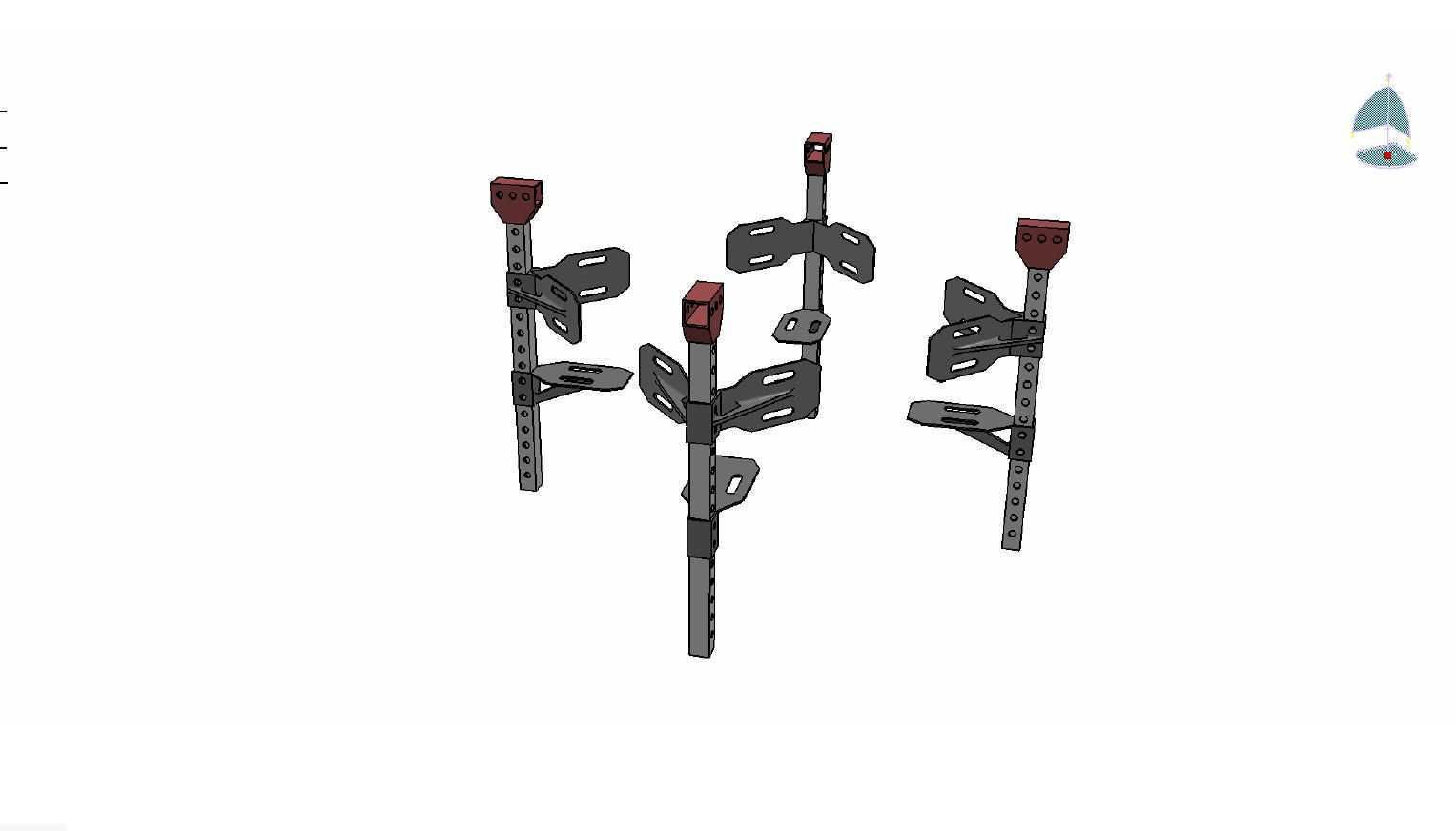

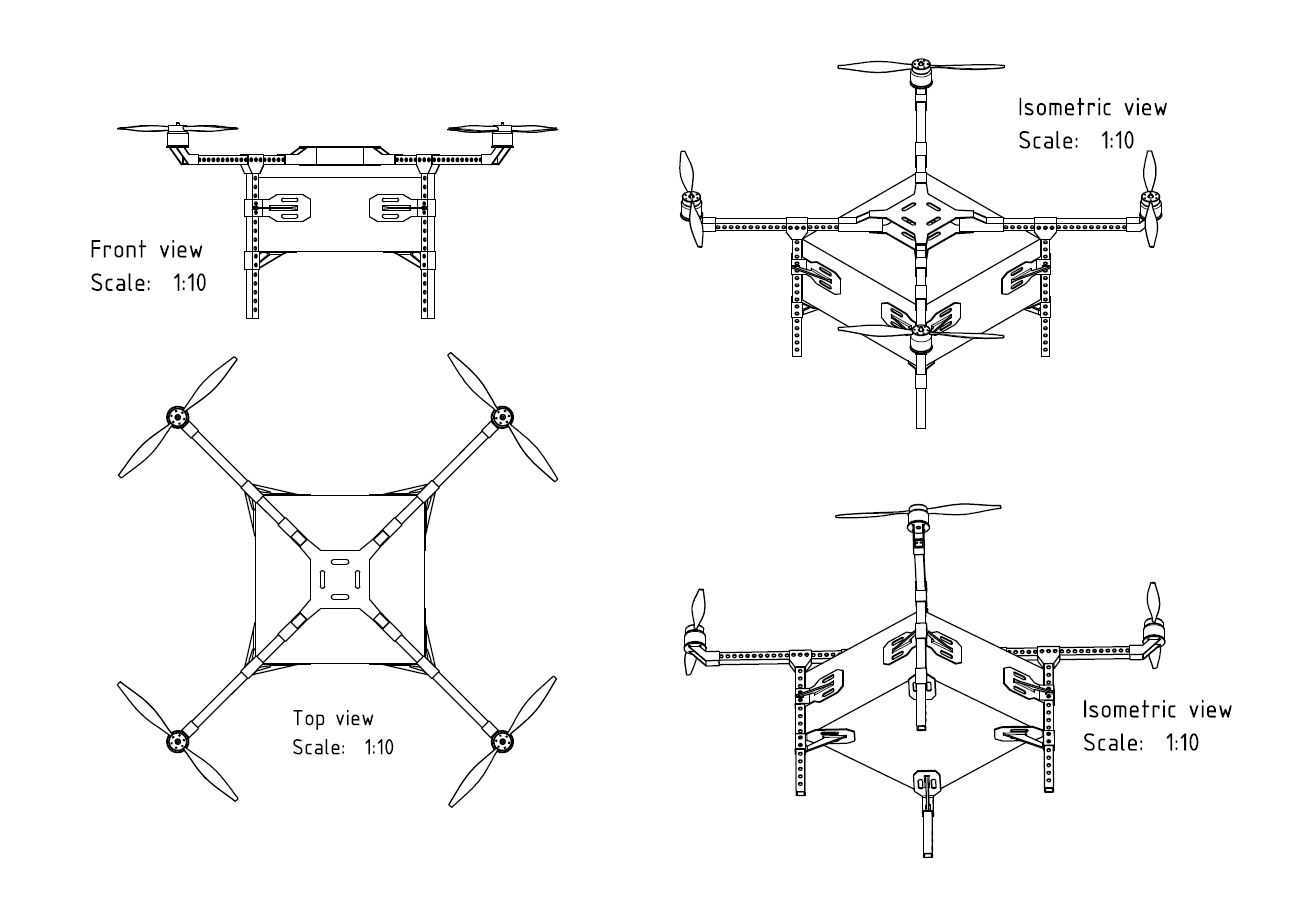

这套适配结构针对多旋翼无人机在末端配送、应急物资投送场景下的载荷适配痛点开发，核心解决不同规格箱体类载荷的快速固定与投放需求，可覆盖药品、食品、小型应急装备等长方体形态载荷的运载作业。结构采用分体式支架设计，支腿长度可根据载荷高度做档位调整，支腿与机架连接位预留通用安装孔位，可适配市面上多数轴距在400mm-650mm区间的四旋翼无人机机架，无需对原有飞控、动力系统做改装即可加装。

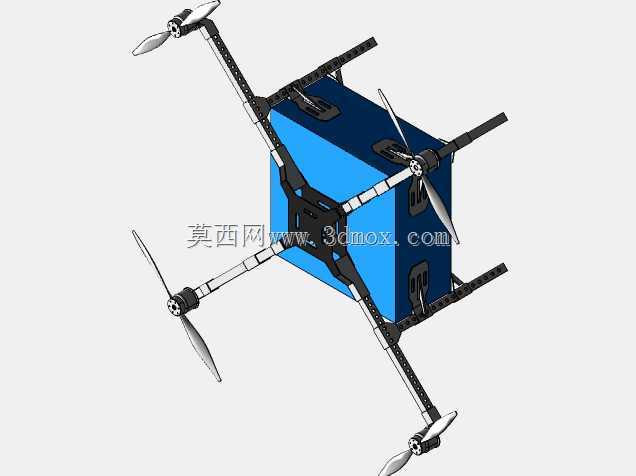

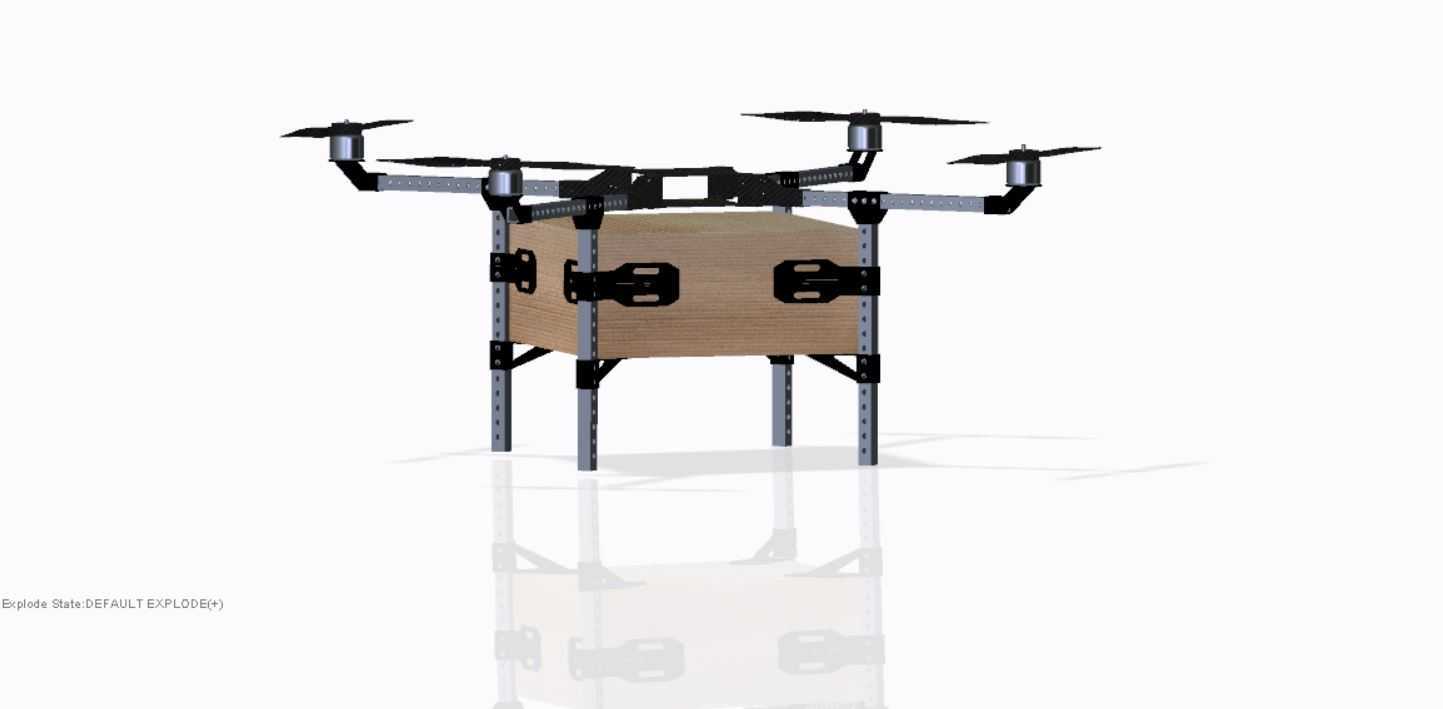

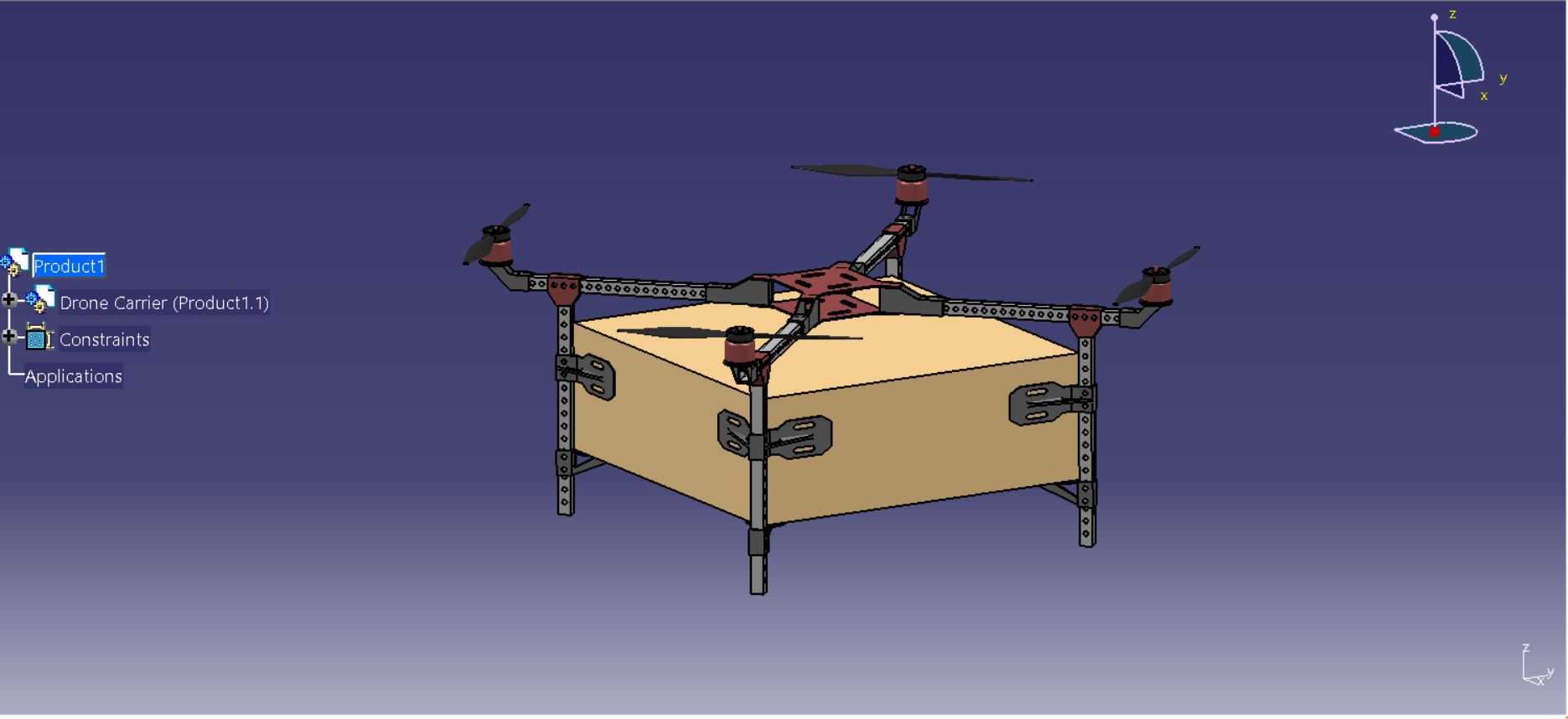

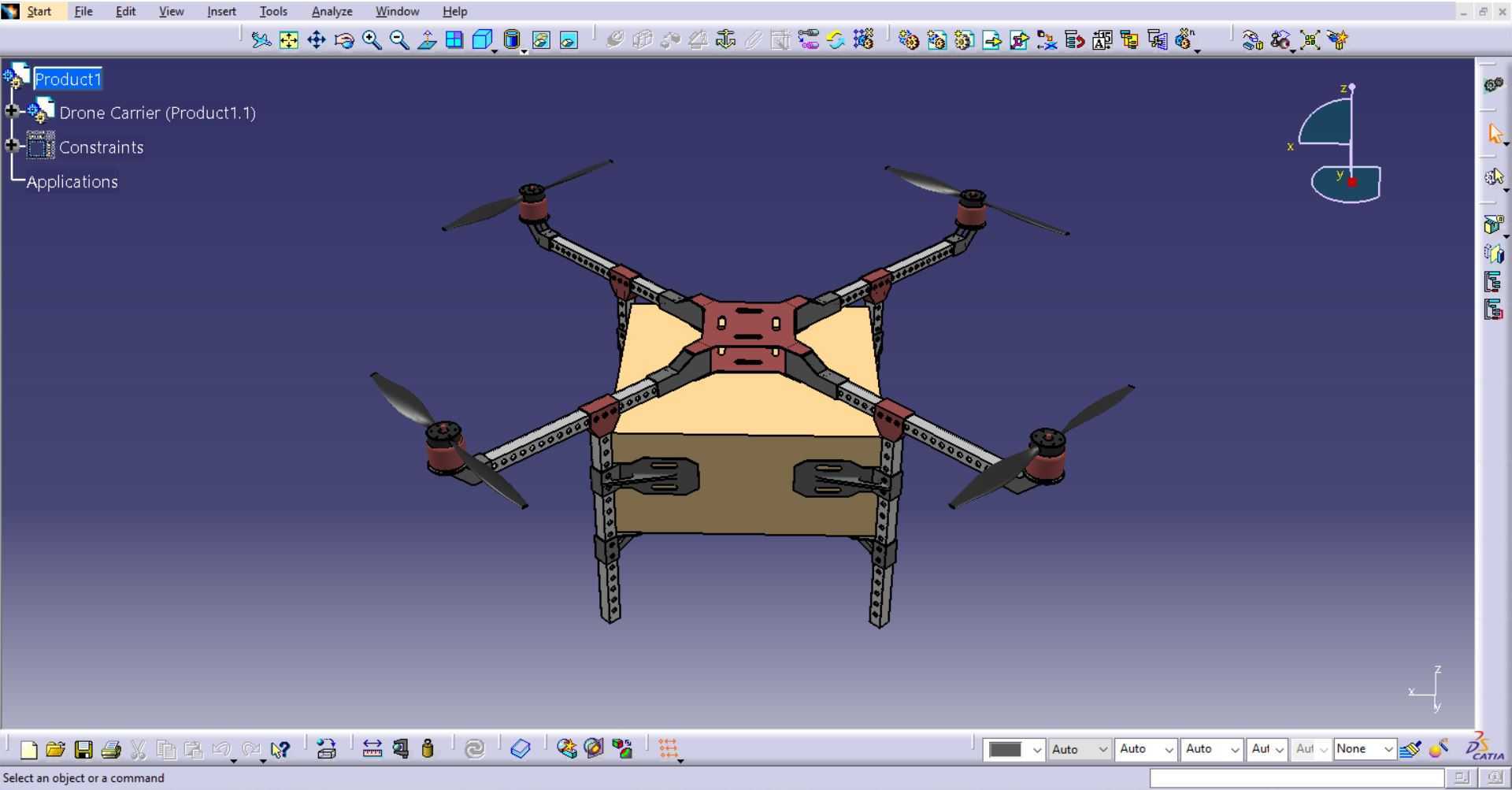

从结构设计逻辑来看，整套配件拆分后单零件最大轮廓尺寸不超过180mm，所有受力件均做了等强度壁厚优化，非受力区域做了镂空减重处理，零件壁厚统一控制在2mm-3mm区间，既满足FDM工艺3D打印的成型要求，避免打印过程中出现翘曲、支撑过多的问题，也能保证单架次挂载1.5kg载荷时的结构刚度，飞行过程中不会出现支架形变导致的载荷晃动。载荷固定位采用弹性卡扣配合绑带的双重固定方案，卡扣接触面做了防滑齿纹处理，可适配边长200mm-320mm区间的方形箱体，安装时只需将箱体卡入支架定位区，扣合两侧卡扣即可完成固定，全程无需额外工具，单人操作耗时不超过30秒。

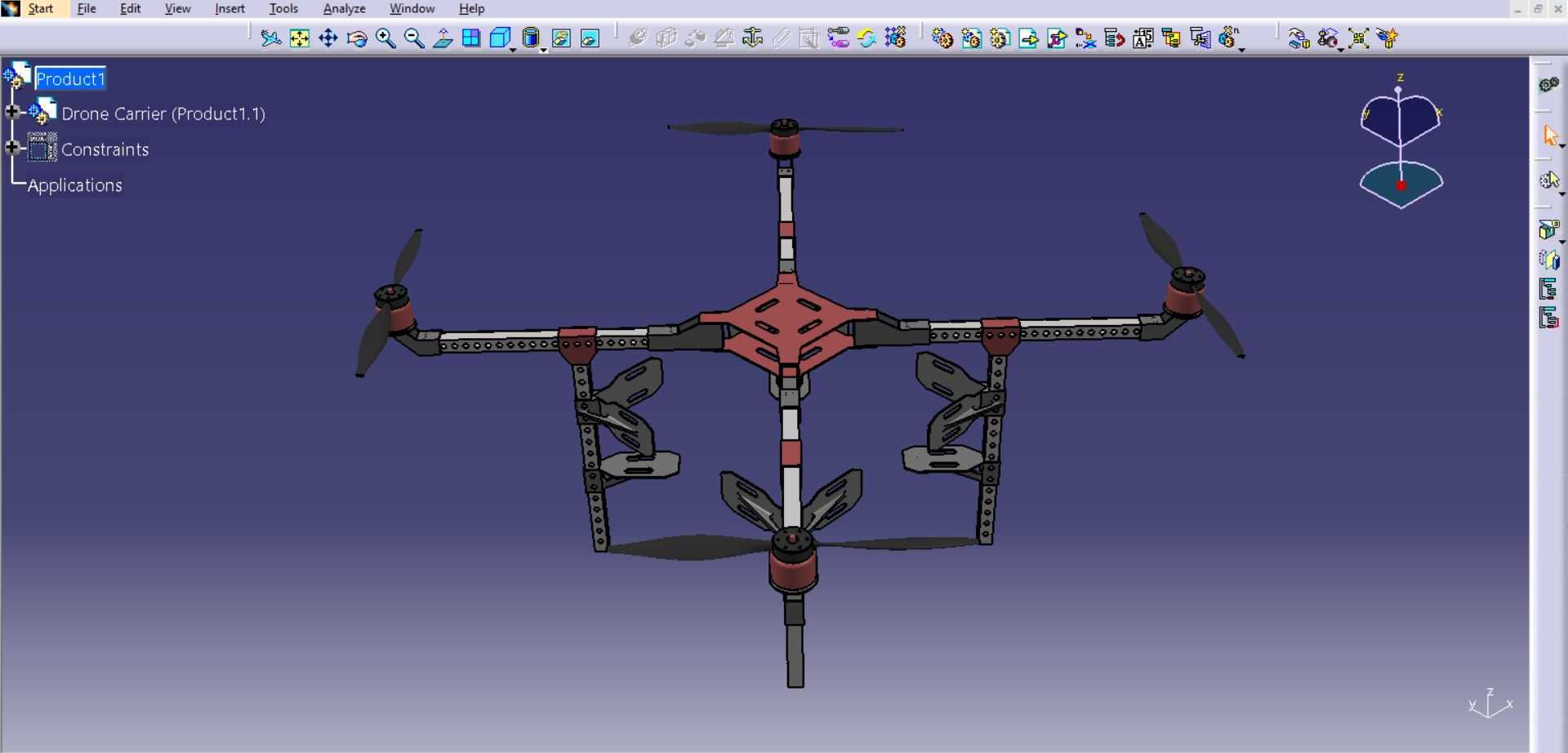

考虑到投送场景的实际需求，支架底部预留了执行器安装接口，可搭配通用舵机实现到达指定位置后的自动脱钩投放，也可在着陆后直接手动解锁卡扣取下载荷，两种作业模式可根据实际任务场景切换。整套结构的连接节点均采用插拔式配合设计，公差控制在0.2mm，组装时无需粘接，依靠结构本身的过盈配合即可实现可靠连接，日常存放可完全拆分收纳，减少运输占用空间。支腿底部做了弧形脚垫设计，着陆时可缓冲部分冲击，同时避免在不平整地面起降时支架出现侧翻，支腿的垂直高度预留了120mm的离地间隙，保证挂载的箱体底部不会在起降过程中与地面发生剐蹭。在结构受力校核上，机架连接位的载荷传递路径做了斜向加强筋设计，将飞行过程中的升力均匀分散到四个支腿，避免应力集中导致的连接位断裂，卡扣的解锁力度设置在15N，既保证飞行过程中不会因为气流扰动出现意外脱开，也能保证投放执行器或手动操作时可以顺利解锁。
