蜗轮蜗杆传动螺旋升降支撑装置

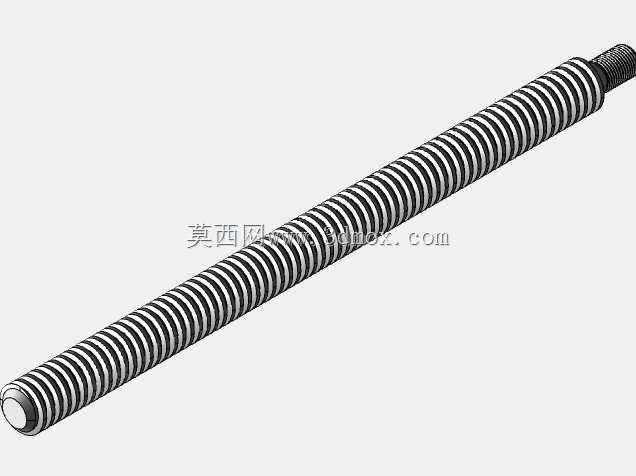

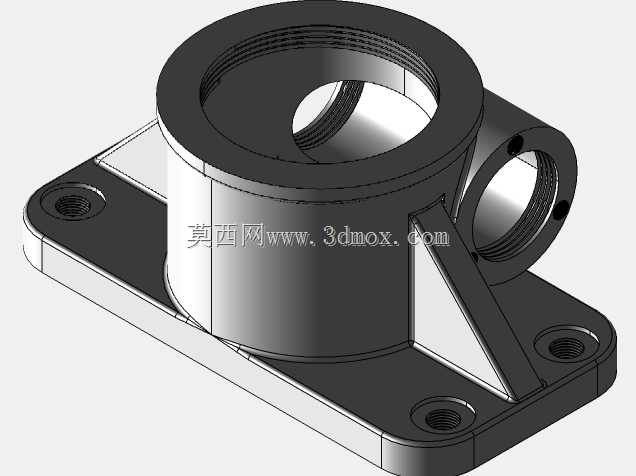

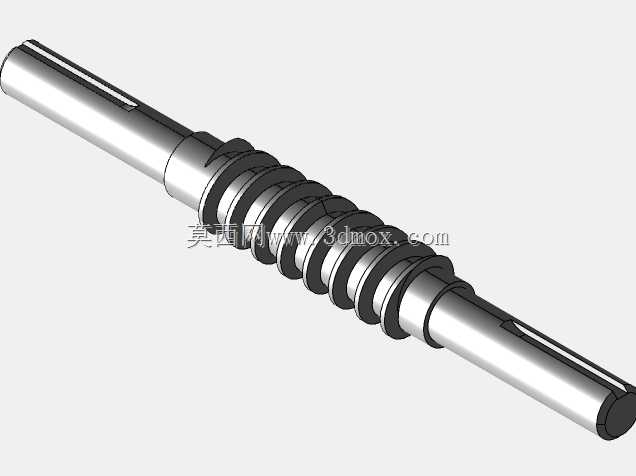

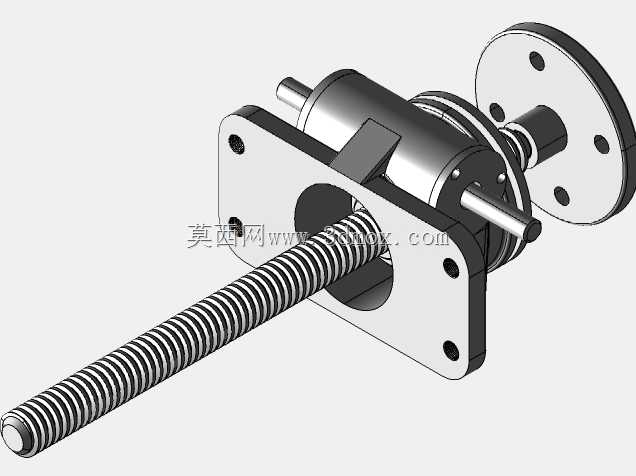

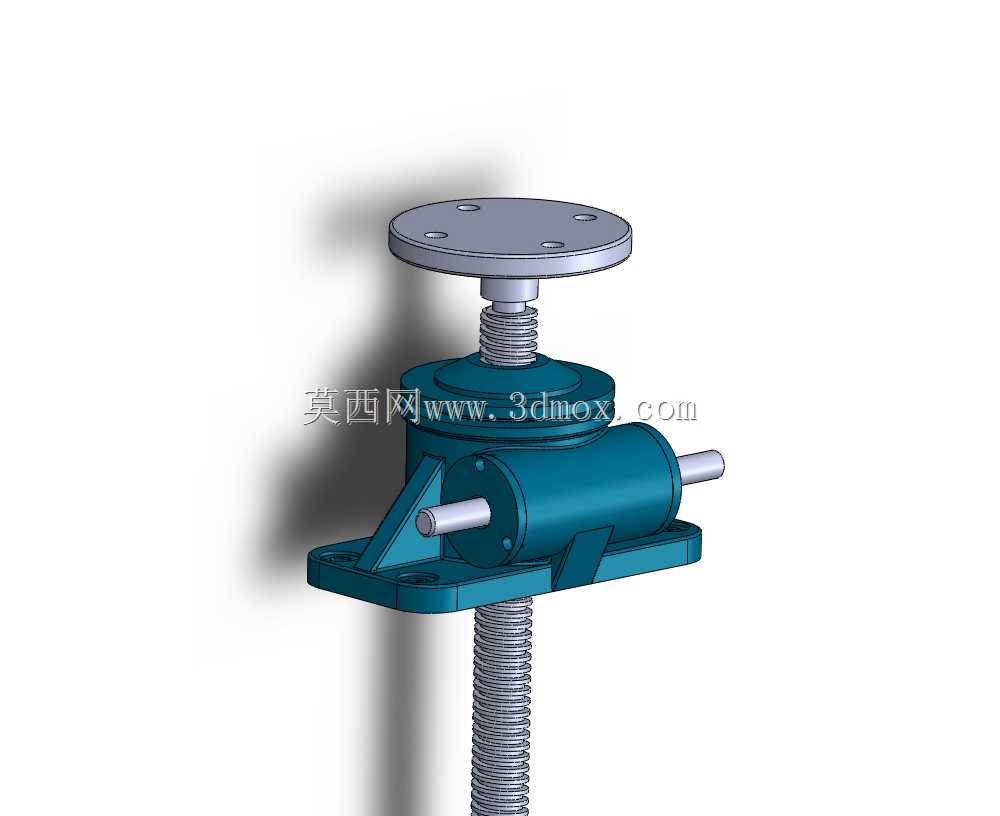

在设备检修、工装调平、重型构件安装的现场场景里，这类蜗轮驱动的螺旋顶升装置是车间、装配工位常备的支撑作业部件，区别于液压类顶升设备，它不存在密封件老化泄压的风险，长时间带载支撑时的位置保持性更稳定，哪怕是静置数天的工装定位场景，也不会出现负载缓慢下沉的问题，很适合对支撑位置精度有要求的装配、检修作业。从结构设计逻辑来看，这套装置采用侧置输入轴搭配蜗轮蜗杆的传动副，输入轴两端伸出壳体，现场作业时不管是哪个方位的操作空间受限，都能从对应侧插入摇杆输入扭矩，不用额外调整设备摆放角度，适配狭窄工位的操作需求。蜗杆与蜗轮啮合的传动形式自带反向自锁特性，也就是说顶升到位之后，哪怕撤去输入的操作力，负载端的轴向力也不会驱动蜗轮反转回落，不需要额外加装锁止销或者制动结构，简化了现场操作的步骤，也降低了误操作带来的安全风险。顶部的圆形承载盘做了四个均布的安装孔，当需要顶升带安装面的构件时，可以直接通过螺栓把承载盘和被支撑件锁紧，避免顶升过程中接触面打滑偏移；底部的安装底座同样预留了固定孔位，要是需要把顶升装置长期固定在工装台架上作为高度调节支点，直接穿螺栓锁紧底座就能完成固定，不会因为负载偏载出现装置移位的问题。设计时把传动壳体做成了一体式铸造型腔，蜗轮和蜗杆的啮合腔预留了足够的润滑脂存储空间，日常维护只需要定期从注油孔补充润滑脂，就能保证传动副的磨损控制在合理范围，不需要复杂的油路维护。螺杆部分采用梯形传动螺纹，相比普通三角螺纹，它的牙型强度更高，承载时的螺纹接触面压更均匀，大负载顶升时不会出现螺纹牙变形卡滞的问题，螺杆的伸出长度做了硬限位设计，升到最大行程时壳体内的限位台阶会挡住螺杆的台肩，避免操作时超行程把螺杆整个顶出壳体造成安全事故。实际选型使用时，要注意安装边界的预留：输入轴的转动半径要留出足够的摇杆操作空间，底部安装面的平面度要控制在合理范围，避免底座安装时翘曲导致壳体受力不均，长时间带载时出现壳体开裂的问题；顶部承载盘和被支撑件的接触面要尽量贴合，如果接触面积过小要加垫过渡钢板，避免局部压应力过大损坏承载盘表面。这类装置除了单独作为顶升工具使用，也可以多台联动布置在大型工装的多个支撑点，同步调整各点高度来实现大型构件的水平度校准，比如大型焊接工装的调平、重型设备安装时的标高微调，都能通过多组该装置配合来完成，相比液压同步系统，它的成本更低，维护更简单，对作业现场的动力条件没有要求，纯手动操作就能完成精准的高度调节。
